33 34

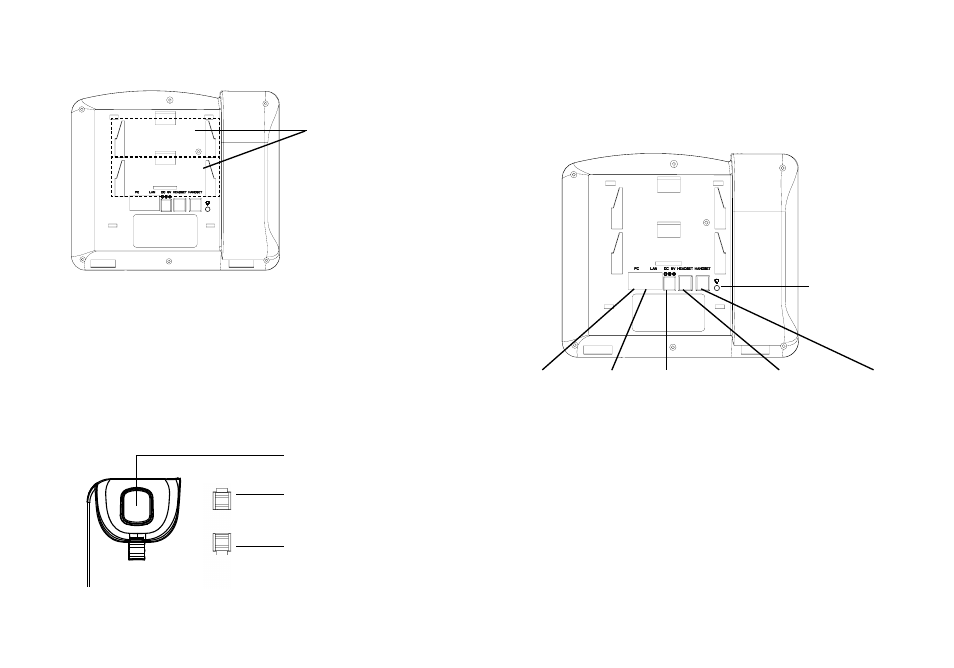

Porta PC Porta LAN Alimentazione Porta ricevitore
Slot per montaggio
a parete o supporto
telefono
Installazione del telefono (montaggio a parete):
1. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
2. Estrarre l’aletta dal ricevitore (Si veda la figura di seguito).
3. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il telefono mentre è montato a parete (Si veda la
figura di seguito).
Aletta con estensione
verso l’alto
Supporto ricevitore
Aletta con estensione
verso il basso
Installazione del telefono (supporto telefono):
Per installare il telefono sul tavolo con il supporto telefono, fissare il sup-
porto alla base del telefono dove si trova un alloggiamento per tale supporto.
(metà superiore, parte inferiore).
Per impostare il GXP2100, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare
l’alimentatore a una presa elettrica.
4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o
all’aggiornamento del firmware. Prima di continuare, attendere che il display vi-
sualizzi data/ora.
5. Usando il server web del telefono o il menu di configurazione del tastierino
numerico, è possibile inoltre configurare il telefono usando o un IP statico o un
DHCP.
Porta per auricolare
CONNESSIONE dEL TELEFONO:
Porta per auricolare
MONTAGGIO TELEFONO:
