INSTRUCCIONES DE INSTALACIÓN
5
(C) ESCAPE VERTICAL: EXTRACCIÓN HACIA EL EXTERIOR
1. Retire y guarde 3 tornillos del borde posterior y 5
tornillos de la parte superior del soporte de la cubierta
del ventilador para utilizarlos en el Paso 5. Retire el
soporte de la cubierta del ventilador deslizándolo en la
dirección opuesta a la flecha en el soporte de la cubierta
del ventilador, según se muestra en la Figura 11.
2. Levante la unidad de ventilador de la campana extractora
y deslice los alambres afuera de la cavidad. Vea la
Figura 12. Precaución: No jale o estire los Alambres
del Ventilador de la Campana.
3. Gire la unidad de ventilador de la campana 90˚ para que
los Orificios de las Paletas del Ventilador estén frente
a la parte superior del horno. Vea la Figura 13 de la
página 6. Coloque nuevamente la unidad de ventilador
de la campana en el horno. Tenga cuidado de no atrapar
el conductor entre el soporte interior y la unidad de
ventilador de la campana. Coloque el conductor en la
caja de alambres.
4. Coloque nuevamente el soporte de la cubierta del
ventilador deslizándolo por las ranuras en la misma
dirección de la flecha de la cubierta del ventilador.
Asegúrese de que las paletas del ventilador sean visibles
a través de los orificios superiores en el horno antes
de proceder. Vea la Figura 14 de la página 6.
5. Fije el soporte de la cubierta del ventilador al equipo con
los 3 tornillos del borde posterior y los 5 tornillos de la
parte superior del soporte de la cubierta del ventilador,
que fueron retirados en el Paso 1 arriba mencionado.
Vea la Figura 14 de la página 6.
Ahora, la unidad de
ventilador de la campana ha girado para una operación
de escape vertical.
6. Después de montar el horno, sujete el Regulador de
Succión de Extracción a la cubierta del ventilador ubicada
en la parte superior del horno. Para sujetar el Regulador
de Succión de Extracción, remítase al capítulo “MONTAJE
DEL HORNO EN LA PARED”, Vea la Figura 20 de la página
7 y la PLANTILLA DEL GABINETE SUPERIOR.

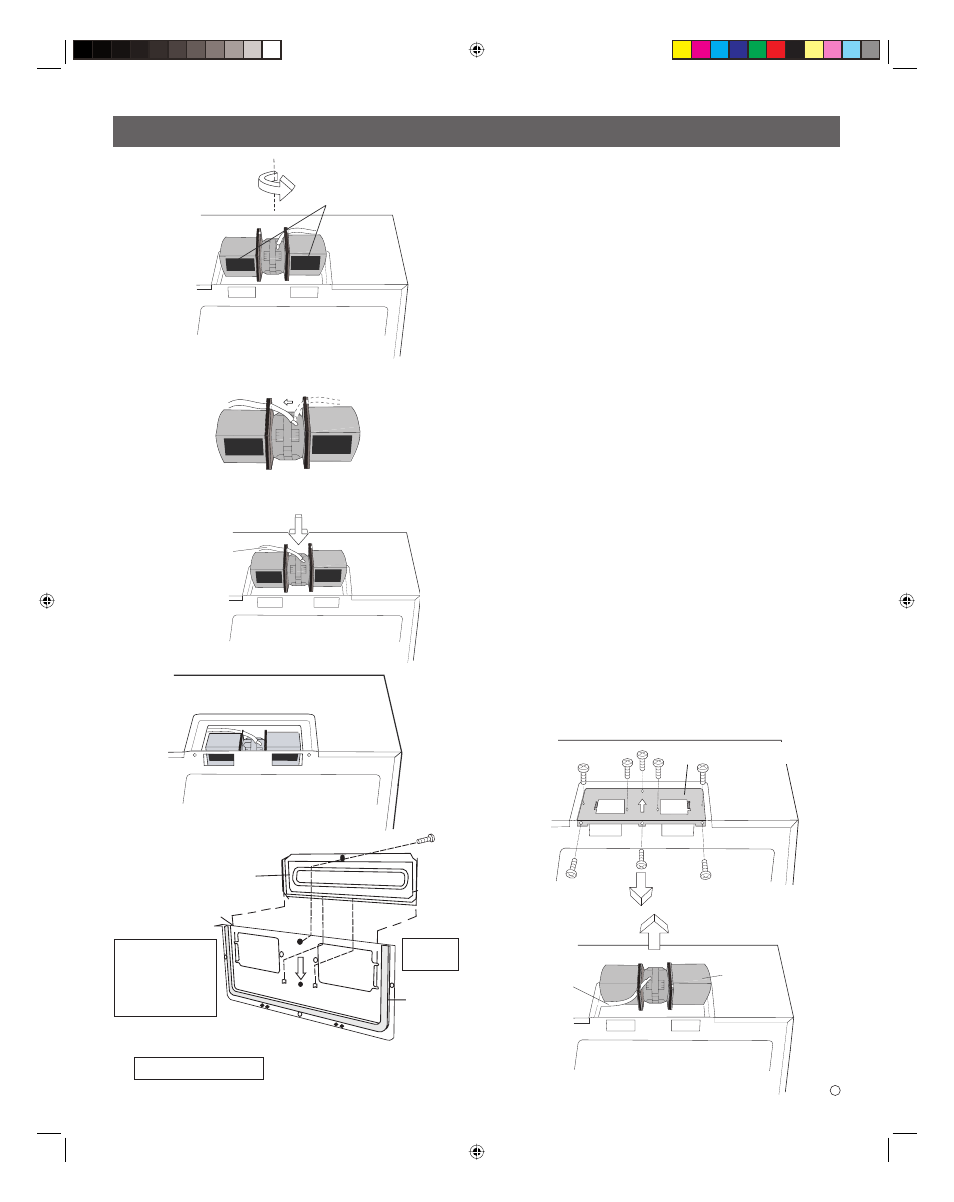

Figura 10A
Gire 180˚ Orifi cios de las Paletas
del Ventilador
Figura 9A
Figura 9B
Cambie la posición del cable al orifi cio del lado izquierdo.
Figura 10B
Conjunto del Amortiguador
de Escape
Soporte de la Cubierta
del Ventilador
Guarde este Conjunto para
Futuras Instrucciones.
Amortiguador
Posterior
Figura 9C
Alambres del
Ventilador de
la Campana
(B) (A)
Lado de la
pared.
Parte posterior del horno.
Aplique el Amortiguador
Posterior Luego de Fijar
a la Pared el Conjunto
del Amortiguador
de Escape.
Figura 11
Figura 12
Alambres del
Ventilador de
la Campana
Unidad de
Ventilador de
la Campana
Soporte de la Cubierta del Ventilador
