12
cinta métrica cerrando el botón giratorio
(7.4).

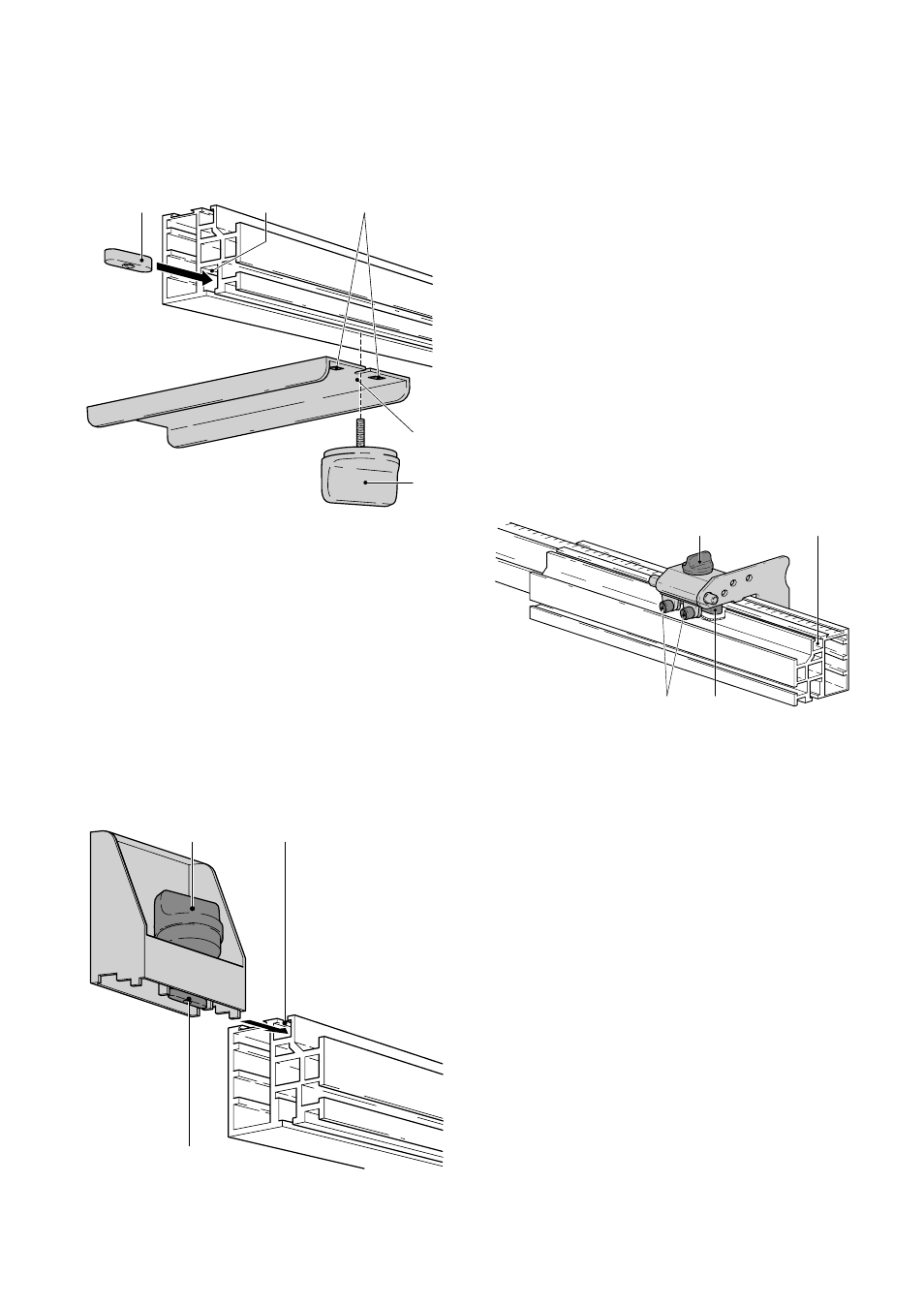

2.6 Chapa de apoyo
La chapa de apoyo (1.4) actúa como apoyo
para piezas de trabajo de mayor longitud.
8
8.3 8.1 8.2
8.5
8.4
– Atornille fi rmemente la chapa de apoyo a
la entalladura (8.4) con el botón giratorio
(8.5) y el muelle de ajuste (8.1) a la ranura
(8.2) del perfi l de tope. Atención: los dos
salientes (8.3) han de quedar enclavados
en la ranura (8.2).
–En caso necesario, saque el telescopio del
tope para tronzar 4 in. para introducir la
chapa de apoyo en la ranura.
2.7 Apoyo
El apoyo (1.3) sirve, como su propio nomb-
re indica, de apoyo para piezas de trabajo
más altas.
9
9.1 9.2
9.3
– Abra el botón giratorio (9.1) para la suje-
ción del apoyo.
– Introduzca la lengüeta (9.3) en la ranura
superior (9.2) del perfi l de tope o de la
pieza intermedia ajustable.
–En caso necesario, saque el telescopio del
tope para tronzar 4 in. para introducir la
chapa de apoyo en la ranura.
– Desplace el apoyo hasta la posición desea-
da.
– Fije el apoyo cerrando el botón giratorio
(9.1).
2.8 Tope de apoyo
El tope de apoyo (1.5) permite ajustar la
distancia de separación con respecto a la
hoja de sierra y, por consiguiente, la longitud
de la pieza que vaya a serrarse.
– Abra el botón giratorio (1.11) de la pieza
intermedia ajustable.
– Desplace el perfi l de tope (1.1) y la pieza
intermedia (1.6) hasta dejar entre ellos
una separación de 3.1 in. aprox.
10
10.1 10.2
10.3 10.4
– Abra el botón giratorio (10.1) para la su-
jeción del tope de apoyo.
– Introduzca la lengüeta (10.3) en la ranura
superior (10.2) del perfi l de tope o de la
pieza intermedia ajustable.
– Desplace el tope de apoyo hasta la posición
deseada.
– Fije el tope de apoyo cerrando el botón
giratorio (10.1).
Ajuste del juego del tope de apoyo
– Gire (abriendo o cerrando) ambos tornillos
(10.4) hasta que el tope de apoyo esté
exento de juego pero se pueda seguir mo-
viendo con facilidad.
