Achtung: Vor der Herstellung der
Kabelverbindungen sind der Subwoofer und
die anderen Audio-/Videokomponenten vom
Stromnetz zu trennen.
Zum Anschluss an einen Verstärker (oder AV-Receiver) ist der
SUBWOOFER-Ausgang an der Rückseite von Verstärker (oder AV-
Receiver) mit dem INPUT-Eingang am Subwoofer zu verbinden.
Nach dem alle Verbindungen hergestellt sind, sind die
Netzstecker des Subwoofers und der anderen Audio-/
Videokomponenten in Steckdosen zu stecken.
Vor seinem Einsatz ist der Subwoofer gemäß dem
nachstehend beschriebenen Verfahren auf optimale
Lautstärkebalance mit den Frontlautsprechern einzustellen.
1
Stellen Sie Lautstärkeregler VOLUME auf Mindestwert (0).
2
Schalten Sie die Stromversorgung aller anderen
Komponenten ein.
3
Sorgen Sie dafür, dass der Netzschalter POWER in
Stellung ON ist.
* Daraufhin leuchtet die Netzanzeige grün.
4
Spielen Sie eine Signalquelle mit tiefen Frequenzen ab
und stellen Sie mit dem Regler am Verstärker die
Lautstärke auf den gewünschten Wert ein.
5
Erhöhen Sie die Lautstärke allmählich zur Einstellung
der Lautstärkebalance zwischen Subwoofer und
Frontlautsprechern.
Um in den Genuss eines natürlichen Bassklangs zu
kommen, ist die Subwoofer-Lautstärke auf einem
Pegel zu halten, auf dem sie sich kaum von dem der
anderen Lautsprecher unterscheidet.
6
Stellen Sie nun die Lautstärke des gesamten
Klangsystems mit dem Regler am Verstärker ein.
Hinweis
Bei einem Mehrkanal-Heimkinosystem empfiehlt sich
die Einstellung des Lautstärkereglers VOLUME
ungefähr auf die mittlere Position.
Frequenzgang des Subwoofers
* Dieses Schaubild zeigt nicht die tatsächlichen
Frequenzgang-Charakteristiken.

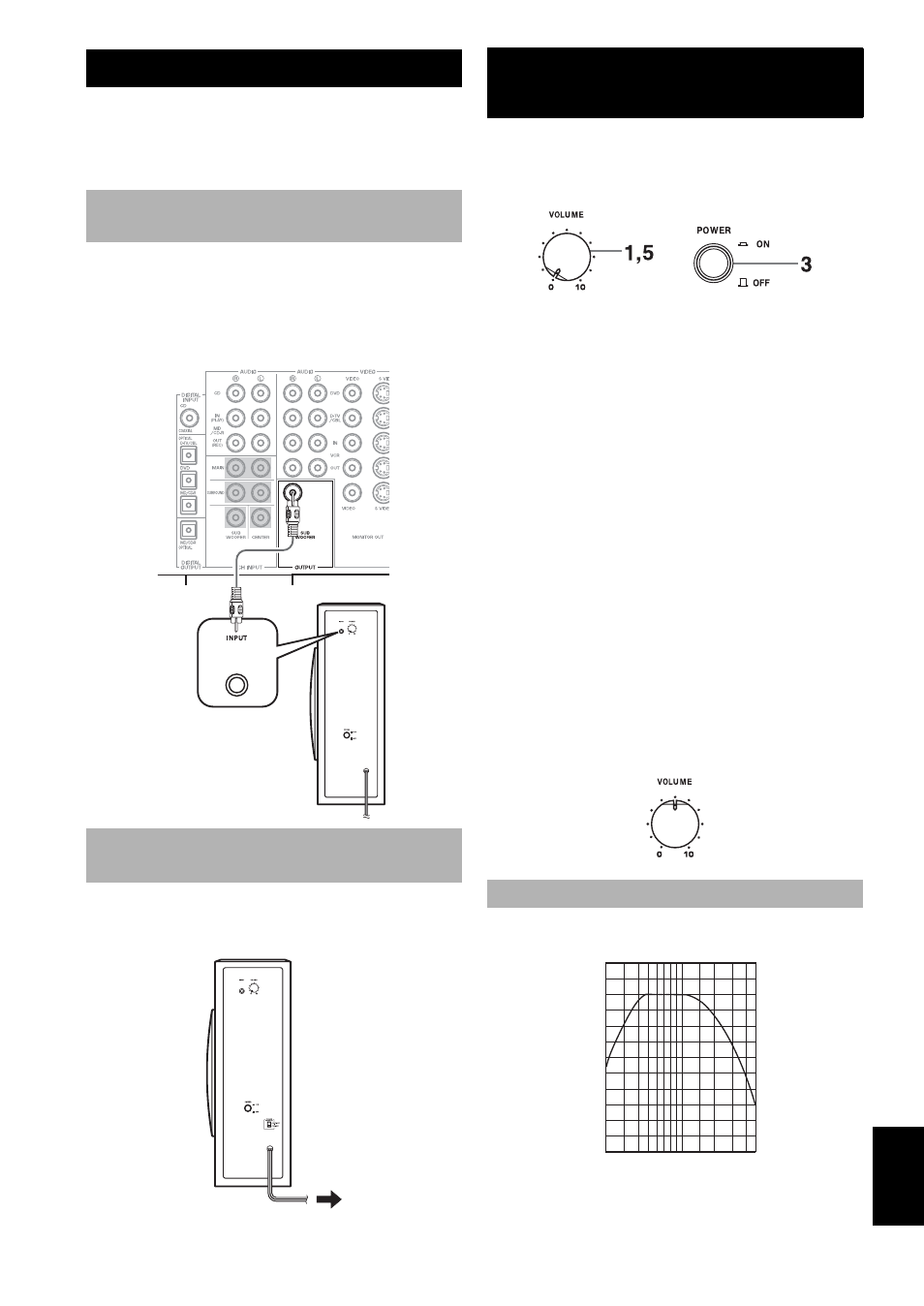

ANSCHLÜSSE
Verbindung mit dem Line-Ausgang
(Cinch-Buchse) des Verstärkers
Verbinden des Subwoofers mit der
Netzsteckdose
Verstärker (Die Auslegung der Rückseite unterscheidet
sich u. U. bei verschiedenen Verstärkern.)
Zur
Netzsteckdose
EINSTELLUNG DES
SUBWOOFERS VOR GEBRAUCH
Frequenzgang
20 50 100 200 500 Hz
40
50
60
70
80
90
100 dB
