Attenzione:
Accertatevi che i cavi dell’alimentazione del subwoofer e degli altri dispositivi AV siano scollegati
dalle prese a muro CA prima di eseguire qualsiasi collegamento.

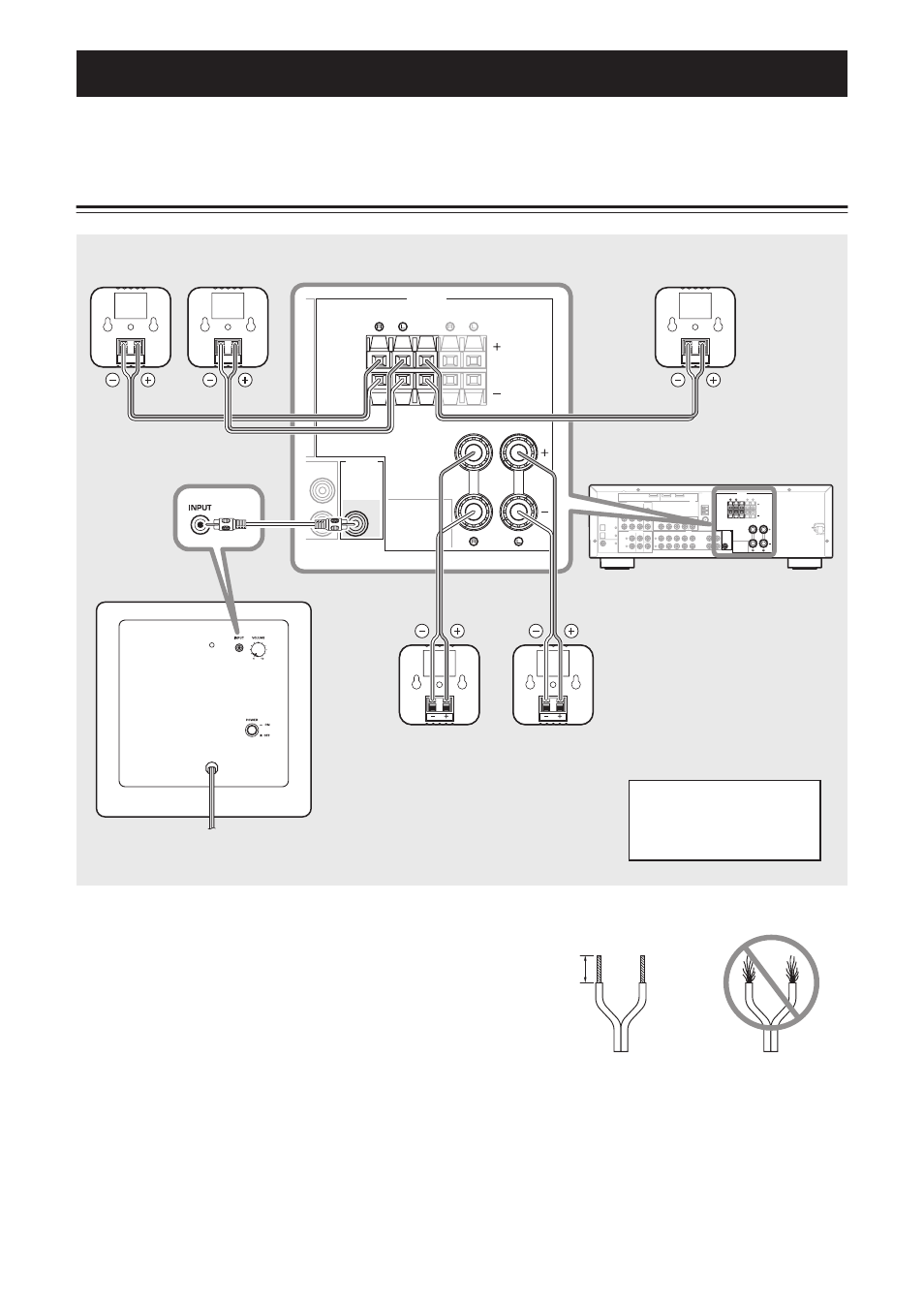

Diagramma dei collegamenti
■ Preparare i cavi degli altoparlanti
Dopo avere posizionato gli altoparlanti dovete tagliare
il cavo degli altoparlanti di 25 metri e ricavare cinque
cavi per collegare i due altoparlanti anteriori,
l’altoparlante centro e i due altoparlanti surround.
1
Tagliate il cavo degli altoparlanti fornito in
dotazione in parti adatte agli altoparlanti
anteriori, centro e surround. Dovete ottenere
cinque cavi.
2
Rimuovete circa 10 mm di isolante
dall’estremità di ogni cavo.
3
Attorcigliate i fili.
Note
• Fate in modo che i cavi degli altoparlanti siano il più
corti possibile. Non attorcigliate il cavo in eccesso.
• Attorcigliate bene i fili in modo che questi non
fuoriescano.
• Fate attenzione a non ferirvi mentre preparate i cavi
degli altoparlanti.
Collegare gli altoparlanti
DOCK
DIGITAL INPUT
COMPONENT VIDEO
VIDEO
AUDIO
MULTI CH INPUT
HDMI
ANTENNA
SPEAKERS
DVD
OPTICAL
DVD
CENTER
FRONT B
FRONT A
DVR
SURROUND
FRONT
CENTER
SUBWOOFER
DTV/CBL
DVD
DVR
FM
AM
GND
IN
OUT
DTV/CBL
DVD
DVR
CD
OUTPUT
SUB
WOOFR
IN
OUT
MD/
CD-R
IN
(PLAY)
OUT
(REC)
DTV/CBL
DTV/CBL
MONITOR
OUT
MONITOR
OUT
CD
PR
PB
Y
DVD
COAXIAL
DTV/
CBL
OUT
UNBAL.
SPEAKERS
CENTER
FRONT B
FRONT A
D
OUTPUT
SUB
WOOFR
D/
D-R
OUT
(REC)
SURROUND
Alla presa a muro CA
Altoparlante centro
Subwoofer
Amplificatore
Altoparlanti anteriori
Destro
Sinistro
Altoparlanti surround
Destro
Sinistro
Nota: La disposizione
esatta dei terminali degli
altoparlanti dipende
dall’amplificatore.
Giusto
Sbagliato
10 mm
