DE-25
DEUT
SCH
7

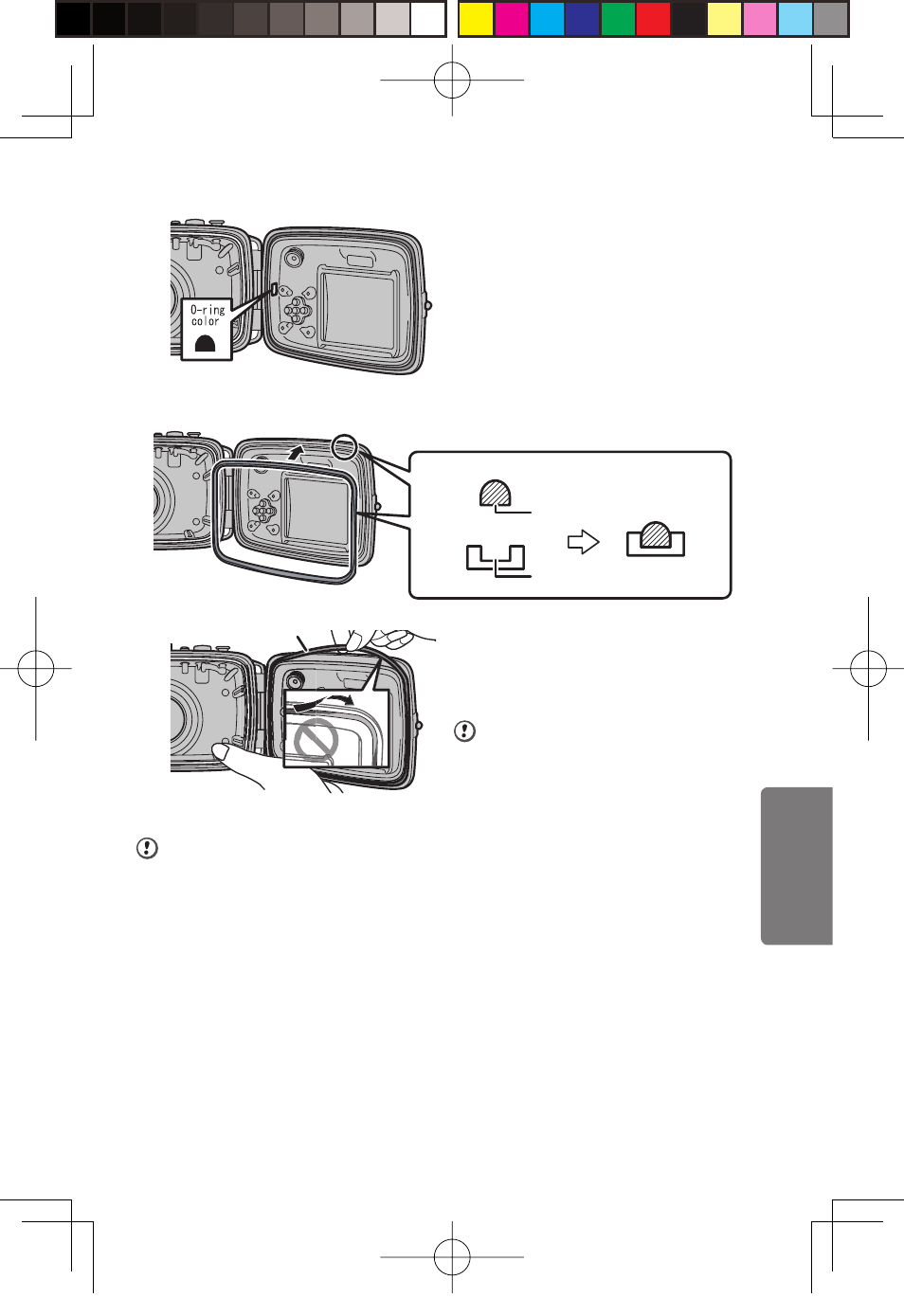

Setzen Sie den hinterseitigen O-Ring (orange) ein.
Damit Sie ihn nicht verwechseln, achten
Sie auf den Aufkleber (orange) an der
Innenseite des Unterwassergehäuses.
Richten Sie die flache Seite des O-Rings an
die Grundfläche der Nut.
Kontrollieren Sie beim Einsetzen des
O-Rings, ob der O-Ring weder verdreht
noch gebogen ist und nicht aus der
Nut heraussteht.
Kontrollieren Sie beide O-Ring, sowohl
den vorderseitigen als auch den
hinterseitigen.
Gehen Sie bei der Wartung der O-Ringe besonders umsichtig vor, damit kein Fett auf das
Objektivfenster und das LCD-Monitorfenster gerät. Jegliche Verschmutzungen auf dem
Objektivfenster und dem LCD-Monitorfenster sind mit einem weichen, trockenen Tuch
vorsichtig abzuwischen.
O-Ring
● Querschnitt des O-Rings
● Querschnitt der Nut
● Abbildung des
eingesetzen
O-Rings
Grundfläche der Nut
Flache Seite
