17

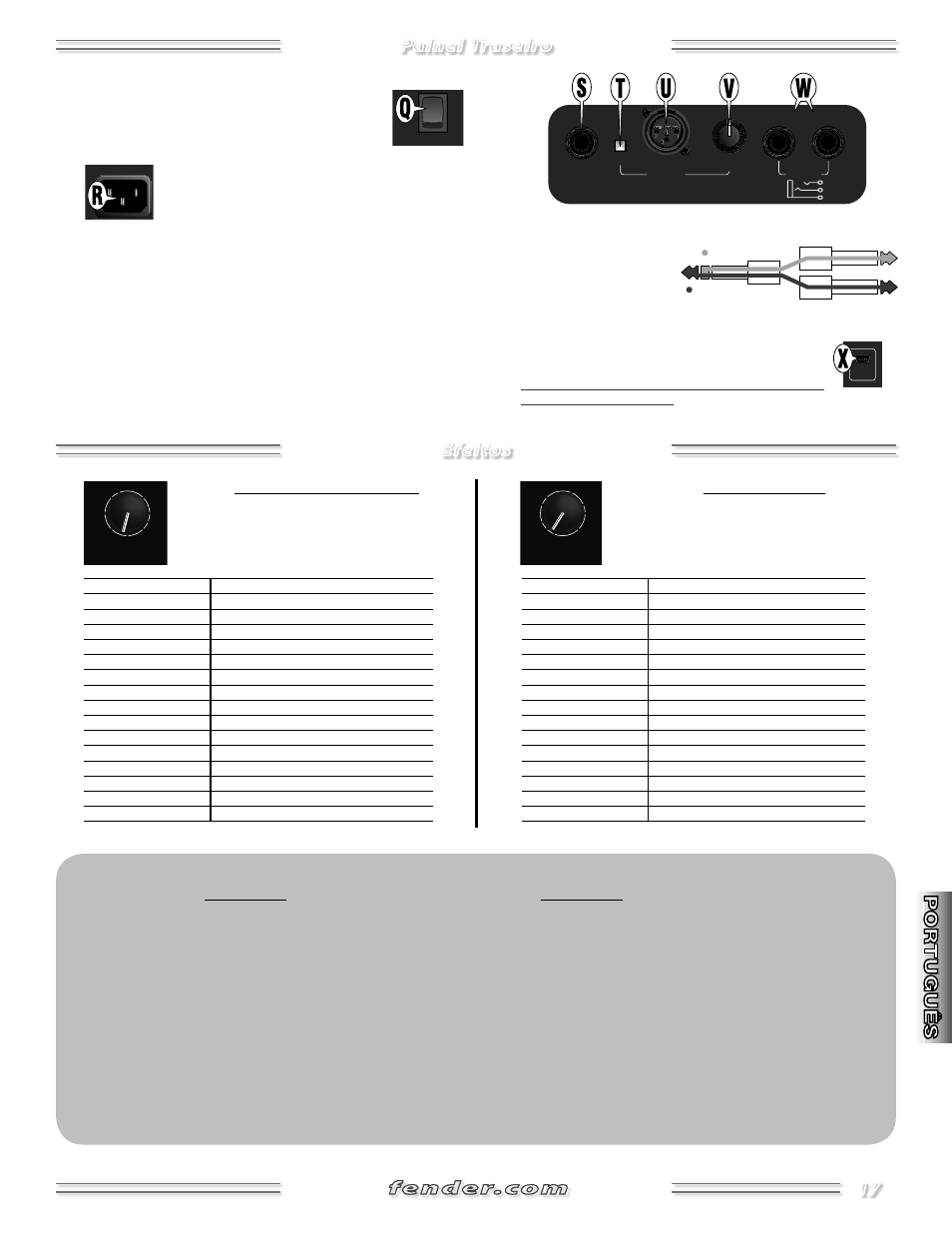

Painel Traseiro
Efeitos
O . MUTE — Pressione-o para baixo para desabilitar todas as saídas de
áudio do amplificador.
P .
LED POWER — Ilumina-se quando a unidade está ligada.
Q . POWER — Liga e desliga a unidade.
R . INPUT POWER — Conecte a uma tomada aterrada usando o cabo
de alimentação incluso seguindo as especificações de
voltagem e frequência demonstradas no painel traseiro
do seu amplificador.
S . FOOTSWITCH — Conecte o pedal opcional de 2 botões (P/N 064673)
para habilitar a capacidade de ligar e desligar remotamente os efeitos
para cada canal.
T .
GROUND LIFT — Pressione para baixo para desconectar a conexão
terra (pino 1) do jack de saída balanceada que pode reduzir o ruído da
linha em certas situações. De maneira geral, deve-se deixar este botão
na posição ‘out’ (aterrado).
U . BALANCED LINE OUT — Jack de saída XLR para conexão com equipa-
mento de som externo.
V . LEVEL — Ajusta o nível de saída do BALANCED LINE OUT JACK [JACK
DE SAÍDA BALANCEADA] {U}. Use-o para ajustar a sensibilidade da
entrada do seu equipamento de som externo.
W . STEREO FX LOOP (ACOUSTASONIC 150 ONLY) — Jacks de efeito loop
para aparelhos de efeito estéreo. Conecte SEND à entrada do apa-
relho de efeitos e RETURN
às saídas de efeitos usando
"cabos Y" .
X . USB PORT — Conecte a
porta USB no amplifica-
dor à porta USB no seu computador para fazer o ‘stream’ do seu
áudio com uma variedade de aplicativos de softwa-
re. A porta USB também pode ser usada para atua-
lizar o ‘firmware’ no seu amplificador. Favor verificar
para obter detalhes.
USB
INPUT POWER
350W
POWER
ON
OFF
FOOTSWITCH
BALANCED
BALANCED
LINE OUT
LEVEL
GROUND
LIFT
LEFT
RIGHT
GROUND
RETURN /
PWR AMP IN
SEND /
PREAMP OUT
STEREO
FX LOOP
120V 60Hz
USB
INPUT POWER
350W
POWER
ON
OFF
FOOTSWITCH
BALANCED
BALANCED
LINE OUT
LEVEL
GROUND
LIFT
LEFT
RIGHT
GROUND
RETURN /
PWR AMP IN
SEND /
PREAMP OUT
STEREO
FX LOOP
120V 60Hz
USB
INPUT POWER
350W
POWER
ON
OFF
FOOTSWITCH
BALANCED
BALANCED
LINE OUT
LEVEL
GROUND
LIFT
LEFT
RIGHT
GROUND
RETURN /
PWR AMP IN
SEND /
PREAMP OUT
STEREO
FX LOOP
120V 60Hz
USB
INPUT POWER
350W
POWER
ON
OFF
FOOTSWITCH
BALANCED
BALANCED
LINE OUT
LEVEL
GROUND
LIFT
LEFT
RIGHT
GROUND
RETURN /
PWR AMP IN
SEND /
PREAMP OUT
STEREO
FX LOOP
120V 60Hz
Vibratone 1 devagar
Vibratone 2 rápido
Chorus 1 devagar
Chorus 2 rápido
Reverb + Chorus 1 sala grande / chorus devagar
Reverb + Chorus 2 hall médio/ chorus rápido
Chorus + Delay chorus rápido/ atraso longo (480 ms)
Delay 1 atraso slapback (140 ms)
Delay 2 atraso médio (315 ms)
Delay 3 atraso longo (480 ms)
Reverb + Delay 1 hall médio / atraso médio (235 ms)
Reverb + Delay 2 hall médio / atraso longo (415 ms)
Plate Reverb studio plate
Room Reverb sala média
Hall Reverb 1 hall médio
Hall Reverb 2 hall grande
Vibratone rápido
Chorus devagar
Reverb + Chorus 1 sala grande / chorus devagar
Reverb + Chorus 2 hall médio/ chorus rápido
Chorus + Delay chorus rápido/ atraso longo (480 ms)
Delay 1 atraso slapback (140 ms)
Delay 2 atraso médio (315 ms)
Delay 3 atraso longo (480 ms)
Reverb + Delay 1 hall médio / atraso médio (235 ms)
Reverb + Delay 2 hall médio / atraso longo (415 ms)
Plate Reverb studio plate
Room Reverb 1 sala média escura
Room Reverb 2 sala média iluminada
Hall Reverb 1 hall pequeno
Hall Reverb 2 hall médio
Hall Reverb 3 hall grande
Ring = Right
Tip = Left
Especificações
ACOUSTASONIC 100
ACOUSTASONIC 150
TIPO:
PR841
PR899
NÚMEROS DAS PEÇAS:
2313500000(120V,60Hz)
2313600000(120V,60Hz)
2313500900(120V,60Hz)DS
2313501900(110V,60Hz)TWDS
2313600900(120V,60Hz)DS
2313601900(110V,60Hz)TWDS
2313503900(240V,50Hz)AUSDS
2313504900(230V,50Hz)UKDS
2313603900(240V,50Hz)AUSDS
2313604900(230V,50Hz)UKDS
2313505900(220V,50Hz)ARGDS
2313506900(230V,50Hz)EURDS
2313605900(220V,50Hz)ARGDS
2313606900(230V,50Hz)EURDS
2313507900(100V,50/60Hz)JPNDS
2313509900(220V,60Hz)ROKDS
2313607900(100V,50/60Hz)JPNDS
2313609900(220V,60Hz)ROKDS
REQUISITOS DA FONTE DE ALIMENTAÇÃO:310W
350W
IMPEDÂNCIA DE ENTRADA:
INSTRUMENTO: 10MΩ
MIC/INST:3,6kΩ
INSTRUMENTO: 10MΩ
MIC/INST:3,6kΩ
SAÍDA DE POTÊNCIA:
100WRMSem8Ω@<0.2%THD
2x75WRMSem2x8Ω@<0.2%THD
ALTO FALANTE:
Um8Ω,8"(20cm)Fender®SpecialDesign,UmPiezohorn
Dois8Ω,8"(20cm)Fender®SpecialDesign,UmPiezohorn
PEDAL (OPCIONAL):
P/N:0064673000(Efeitoson/off)
P/N:0064673000(Efeitoson/off)
DIMENSÕES
ALTURA: 153/8pol.(39,1cm)
LARGURA:193/8pol.(49,2cm)
ALTURA: 16pol.(40,6cm)
LARGURA:223/8pol.(56,8cm)
PROFUNDIDADE: 913/16pol.(24,9cm)
PROFUNDIDADE: 101/8pol.(25,7cm)
PESO:
18lb(8,16kg)
22,5lb(10,21kg)
As especificações dos produtos estão sujeitas a mudanças sem aviso prévio
Canal de Instrumento
Selecione uma das 16 variações dos 9 tipos
de efeitos usando o botão FX SELECT. Os
efeitos estão descritos no sentido horário
do botão:
Canal Mic/Inst
Selecione uma das 16 variações dos 9 tipos
de efeitos usando o botão FX SELECT. Os
efeitos estão descritos no sentido horário
do botão:
FX SELECT
FX SELECT
HALL
ROOM
VIBRATONE
CHORUS
PLATE
DELAY
REVERB
+CH
CHORUS
+DLY
REVERB
+DLY
HALL
ROOM
VIBRATONE
CHORUS
PLATE
DELAY
REVERB
+CH
CHORUS
+DLY
REVERB
+DLY
FX SELECT
FX SELECT
HALL
ROOM
VIBRATONE
CHORUS
PLATE
DELAY
REVERB
+CH
CHORUS
+DLY
REVERB
+DLY
HALL
ROOM
VIBRATONE
CHORUS
PLATE
DELAY
REVERB
+CH
CHORUS
+DLY
REVERB
+DLY
