28

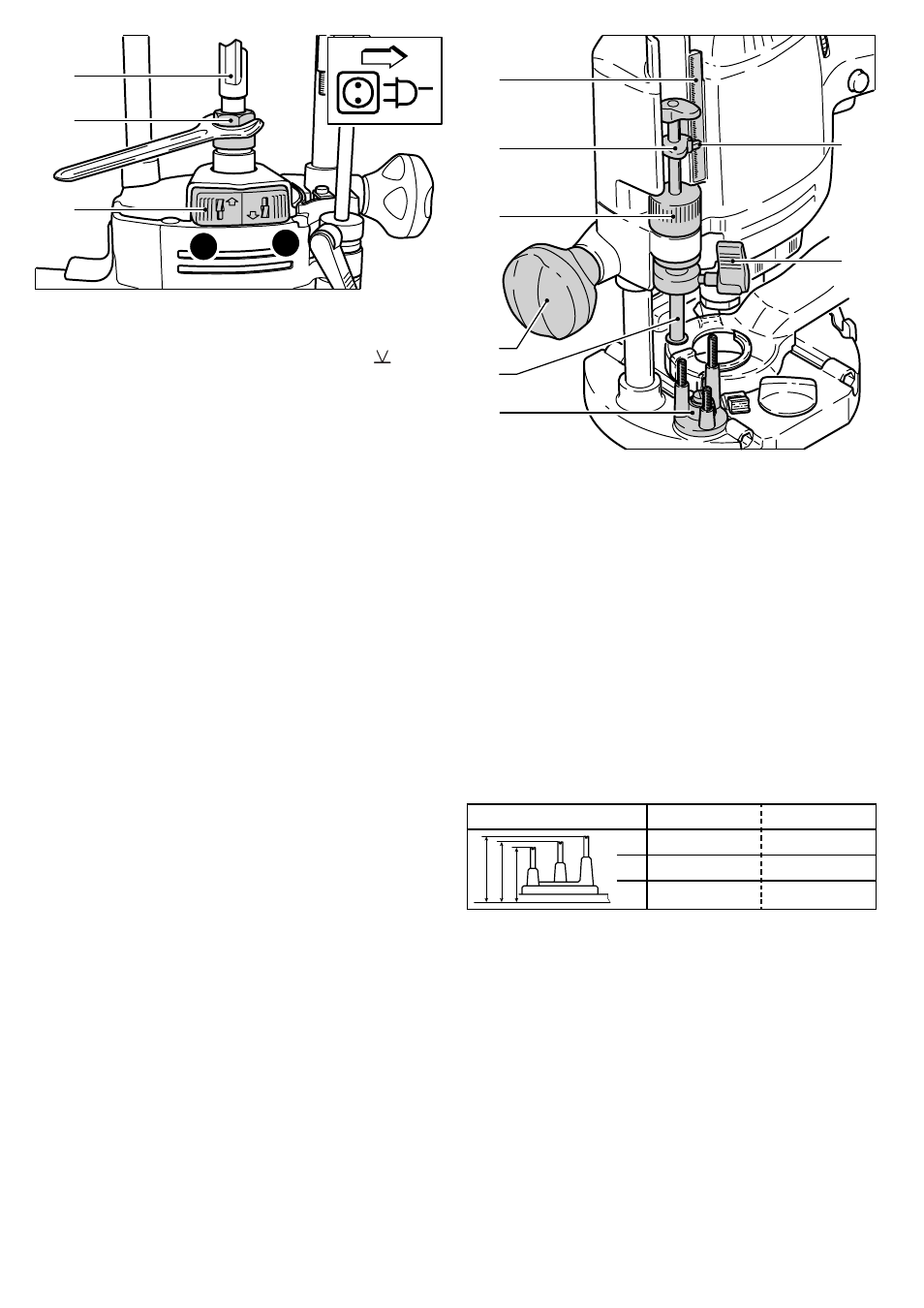

6.1
6.2
6.3
A B
Insertar la herramienta
Inserte la fresa (6.3) hasta donde le sea
posible, al menos hasta la marca en el
vástago de la fresa en la pinza abierta.
Pulse el interruptor (6.1) para el bloqueo
del husillo en lado derecho (A).
Apriete la tuerca (6.2) con una llave de hor-
quilla de ancho 19.
Retirar la herramienta
Pulse el interruptor (6.1) para el bloqueo
del husillo en el lado izquierdo (B).
Abra con una llave de horquilla (SW 19)
la tuerca (6.2) hasta que pueda extraer la
herramienta.
Nota: el bloqueo del husillo bloquea el husillo
de motor respectivo sólo en una dirección de
giro. Por este motivo, no es necesario depo-
sitar la llave de tornillos al abrir y cerrar la
tuerca, de lo contrario podría moverse de un
lado a otro como una chicharra.
Cambiar el mandril
Pulse el interruptor (6.1) para el bloqueo
del husillo en el lado izquierdo. Desatornille
la tuerca (6.2) completamente y sáquela,
junto con el mandril, del husillo.
Pulse el interruptor (6.1) para el bloqueo
del husillo en lado derecho. Ponga un nuevo
mandril con tuerca en el husillo y apriete
la tuerca ligeramente. No apriete bien la
tuerca mientras no haya metido ninguna
fresa.
Ajustar la profundi-
dad de fresado
La profundidad de fresado se ajusta en tres
pasos:
–
–
–
–
–
–
–
7.8
7.7
7.5
7.4
7.6
7.2
7.3
7.1
a) Ponerla en cero
Abra la palanca de sujeción de modo que el
tope de profundidad (7.5) se pueda mover
libremente.
Ponga la fresadora con la base de fresado
(7.7) sobre una superfi cie plana. Abra la
ruedecilla (7.4) y empuje la máquina hacia
abajo hasta que la fresa descanse sobre
la superfi cie. Fije bien la máquina en esta
posición cerrando la ruedecilla (7.4).
Apriete el tope de profundidad contra uno
de los tres topes fi jos del tope de revólver
(7.6).
Con un destornillador puede ajustar indivi-
dual-mente cada tope fi jo.
Tope fi jo altura min. altura máx.
A B C
A 47 mm 60 mm
B 53 mm 74 mm
C 60 mm 86 mm
Desplace el indicador (7.2) hacia abajo,
de modo que indique 0 mm en la escala
(7.1).
Si la posición cero no es correcta, puede co-
rregirse con el tornillo (7.8) en el indicador.
b) Preajustar la profundidad de fresado
Se puede preajustar la profundidad de fre-
sado con el ajuste rápido o con el ajuste de
precisión.
Ajuste rápido de la profundidad de fre-
sado:
Tire del tope de profundidad (7.5) hacia
arriba hasta que el indicador señale la
profundidad de fresado deseada. Fije el
–
–
–
–
–
–
