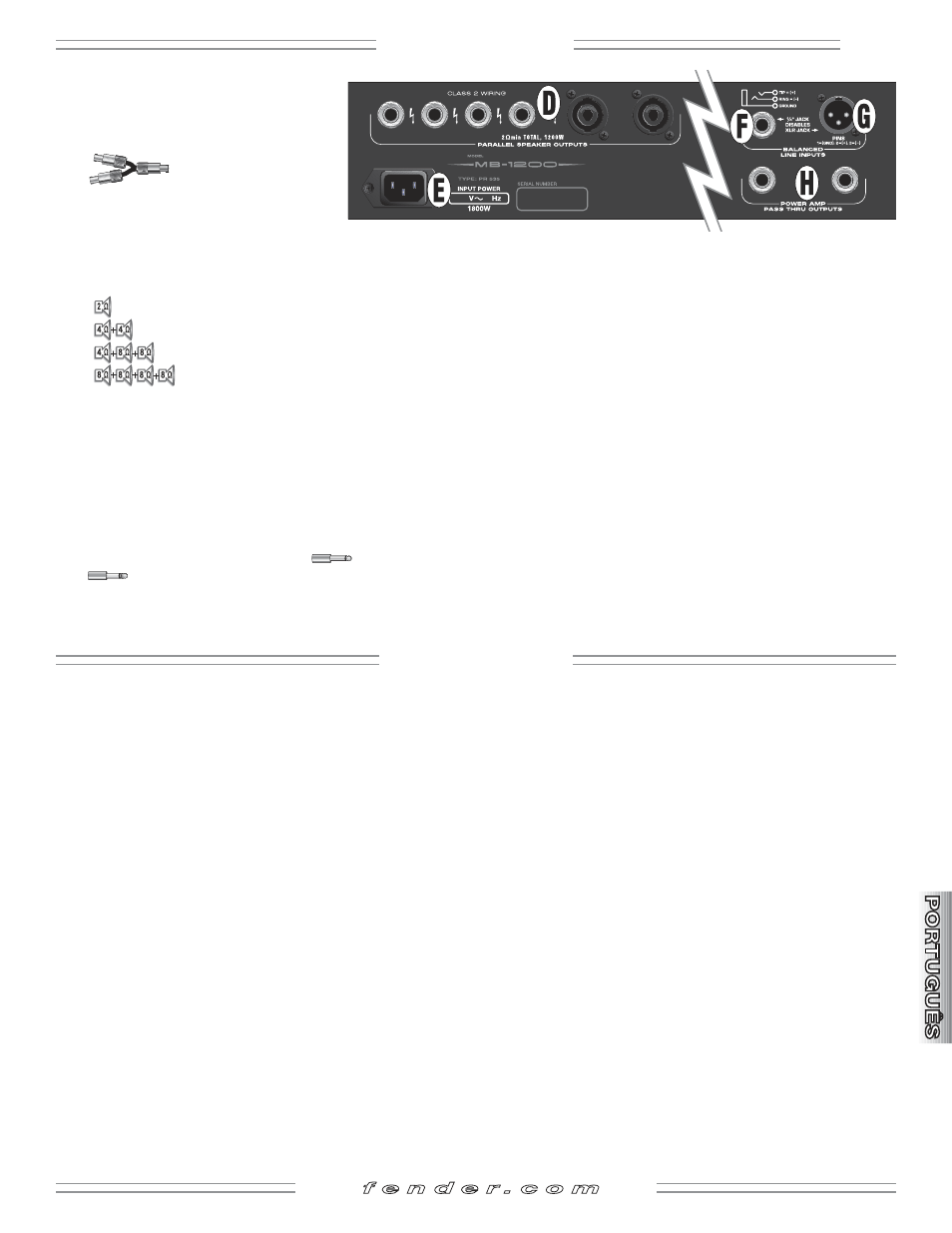

D. PARALLEL SPEAKER OUTPUTS
- Use qualquer combinação des-
tas saídas para conectar
caixas acústicas. Cada conec-
tor Speakon® pode
accomodar
duas
caixas utilizando um
cabo Y de 4–polares.
As configurações de alto-falantes
recomendadas abaixo, fornece um
carregamento ideal total de 2-ohm:
(um 2Ω gabinete)
(dois 4Ω gabinetes)
(um 4Ω e dois 8Ω gabinetes)
(quatro 8Ω gabinetes)
E. IEC POWER CORD SOCKET - Conecte somente
o fio de alimentação fornecido de alta capacidade,
para aum AC aterrada em conformidade com as
especificações de freqüência e voltagem especificado
no painel traseiro do seu MB-1200.
F. BALANCED (1/4") LINE INPUT - Conecte a saída do
seu preamp para esta tomada quando utilizando um
cabo de instrumento com mono
(TS) ou estéreo
(TRS) plugues; Tip=(+), Ring=(–), Sleeve=Ground.
Esta tomada desativa a tomada XLR-{G}.
G. BALANCED (XLR) LINE INPUT - Conecte a saída
do seu preamp para esta tomada quando utilizando
um cabo de microfone com conectores padrão XLR
O uso de um microfone balanceado ou cabo
TRS 1/4” normalmente resultará em um som melhor,
mais nítida (sem ruídos).
H. POWER AMP PASS THRU OUTPUTS - Quando usando
um preamp para alimentar vários amplificadores
de potência, use estas tomadas para conectar nas
entradas dos amplificadores adicionais. O sinal em
cada uma destas tomadas é uma replica exata do
sinal conectado no local de entrada {F} ou {G}.
(Embora um cabo comun de guitarra TS esteja
adequado, um cabo balanceado TRS garante o
melhor som possível.)
Especificações
TIPO: PR 535
NUMEROS DE PEÇAS: 2147500000 (120V, 60Hz) US, 2147503000 (240V, 50Hz) AUS, 2147504000 (230V, 50Hz) UK,
2147506000 (230V, 50Hz) EUR, 2147507000 (100V, 50Hz) JPN
REQUERIMENTO DE POTÊNCIA: 1800W
POTÊNCIA DE SAÍDA: 1200W RMS em 2Ω @ 1%THD
IMPEDÂNCIA DE ENTRADA: 18kΩ balanceada
SENSIBILIDADE DE ENTRADA: 1V RMS (0dBV)
POWER AMP PASS THRU: IMPEDÂNCIA DE SAÍDA: 220Ω, NÍVEL NOMINAL: 0dBV
FIOS DE ALIMENTAÇÃO: 0069133000 (120V, 60Hz) US, 0047250000 (240V, 50Hz) AUS, 0047249000 (230V, 50Hz) UK,
0047251000 (230V, 50Hz) EUR, 0069142000 (100V, 50Hz) JPN
ALTO-FALANTES RECOMENDADOS: 810 Pro (2217200000), 410 Pro ST/SL (2217100000 / 2217000000), Bassman® 212 (2217300000),
DIMENSÕES: ALTURA: 3.5 in (8.9 cm), LARGURA: 19.0 in (48.3 cm), PROFUNDIDADE: 15.0 in (38.1 cm)
PESO: 35 lb (15.9 kg)
