19
920-005-10 (3-04)

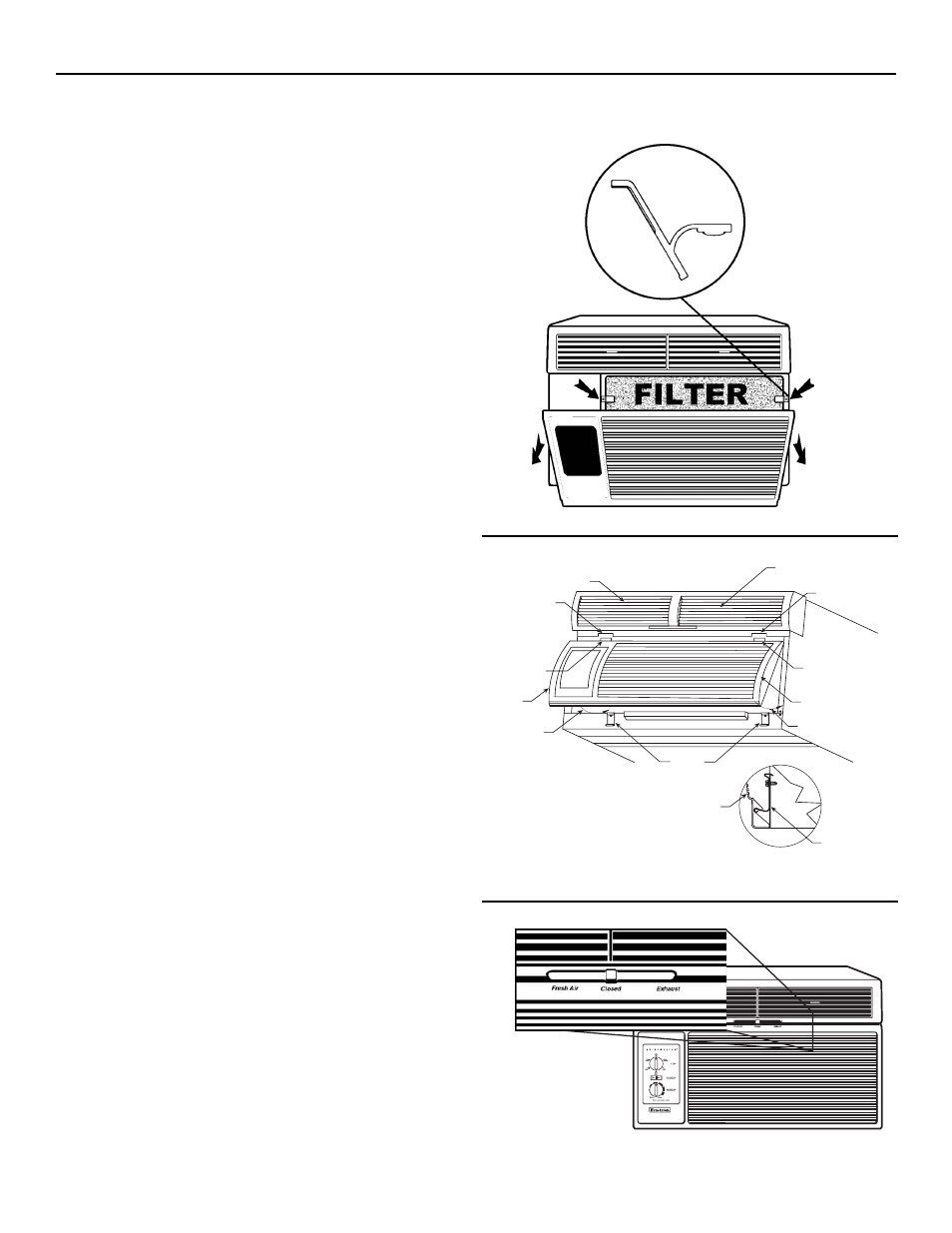

Démontage, lavage et remplacement du filtre et
de la grille de reprise d’air
Ouvrez la grille de reprise d’air en la saisissant par ses
rebords d’extrémité supérieurs et en la tirant vers vous
(Figure 3). La grille de reprise d’air restera ouverte jusqu’à
ce qu’elle soit détachée ou fermée (Il est plus facile de
détacher la grille complètement avant de la fermer). Au
cas où il faudrait que vous l’enleviez, saisissez-la par le
bas et tirez-la vers vous.
Le fi ltre est maintenu en place au moyen de deux agrafes
élastiques (Figure 4). Enfoncez-les, saisissez le fi ltre
et enlevez-le en le tirant vers vous afi n d’en effectuer
l’entretien. Nettoyez-le à l’eau chaude avec un savon doux,
rincez-le, asséchez-le complètement, puis remettez-le
en place. Prenez cependant des précautions au moment
de retirer le fi ltre, car ses pièces métalliques internes
comportent des bords coupants.
Si la grille de reprise a été enlevée, fermez-la en la
saisissant par ses rebords d’extrémité inférieurs (Figure
4, Note 1). Soulevez la grille de reprise et insertez les
languettes dans les rainures du bas de la grille de reprise.
(Figure 4, Note 2). Poussez la grille dans sa place en la
poussant vers le haut et dans les languettes du bas de
l’unite.(Figure 4, Notes 3 et 4)
Contrôle d’air frais et d’evacuation d’air
refoulement
En plaçant le bouton sur la position de refoulement,
EXHAUST (Figure 5), l’air vicié et les odeurs de fumée
pourront être éliminés de la pièce. Cette fonction devrait
être utilisée en combinaison avec la fonction de ventilateur
seulement (FAN ONLY) pour envoyer le flux d’air vers
l’extérieur. Pour un refroidissement normal, le bouton devrait
être en position fermée normale (VENT SHUT) pour une
performance maximale.
Utilisation du climatiseur Friedrich (suite)
Figure 3a
Figure 3b
PLÉNUM D'AIR DE DÉCHARGE
FENTE
LANGUETTE
FENTE
LANGUETTE
REMARQUE 2
GRILLE DE RETOUR D'AIR
REMARQUE 1
AGRAFES
REMARQUE 3
REMARQUE 1
GRILLE DE RETOUR D'AIR
REMARQUE 4
VUE LATÉRALE
(COUPE)
AGRAFE
REMARQUE 3
Figure 4
Figure 5
