Manuel d’Installation
Model COGB FRANÇAIS
21
Dimensions et Dispositions pour la Découpe
Suggestions Importantes de Préparation
1. Biseautez tous les bords exposés du contre-plaqué
décoratif pour empêcher qu’ils ne s’écaillent.
2. Arrondissez les quatre coins de la découpe et li-
mez le pourtour pour que les bords soient lisses et
que les coins ne se fissurent pas. Utilisez une mè-
che de 1/4‘’ ou 3/8’’ pour percer les trous à chaque
angle.
3. Si les bords ne sont pas lisses, l’intérieur des coins
n’est pas arrondi et l’encastrement a été forcé, il
est possible que le contre-plaqué du plan de travail
se fendille.
Cette table de cuisson a été conçue en laissant
une grande tolérance de découpe pour le cas où
plus tard, l’appareil serait remplacé par un autre
d’une marque différente. Nous vous recomman-
dons de considérer la dimension minimum de me-
sure de découpe dans le cas d’une nouvelle ins-
tallation. Quelques découpes pour des remplace-
ments possibles:
• 28 1/2" (72.4 cm) X 19 15/16" (50.7 cm)
• 28 1/2" (72.4 cm) X 19 5/8"
(49.8 cm)
• 29" (73.7 cm) X 19" (48.3 cm)
001
(76.2 cm)
30"
(8 cm)
3-1/8"
(53.3 cm)
21"

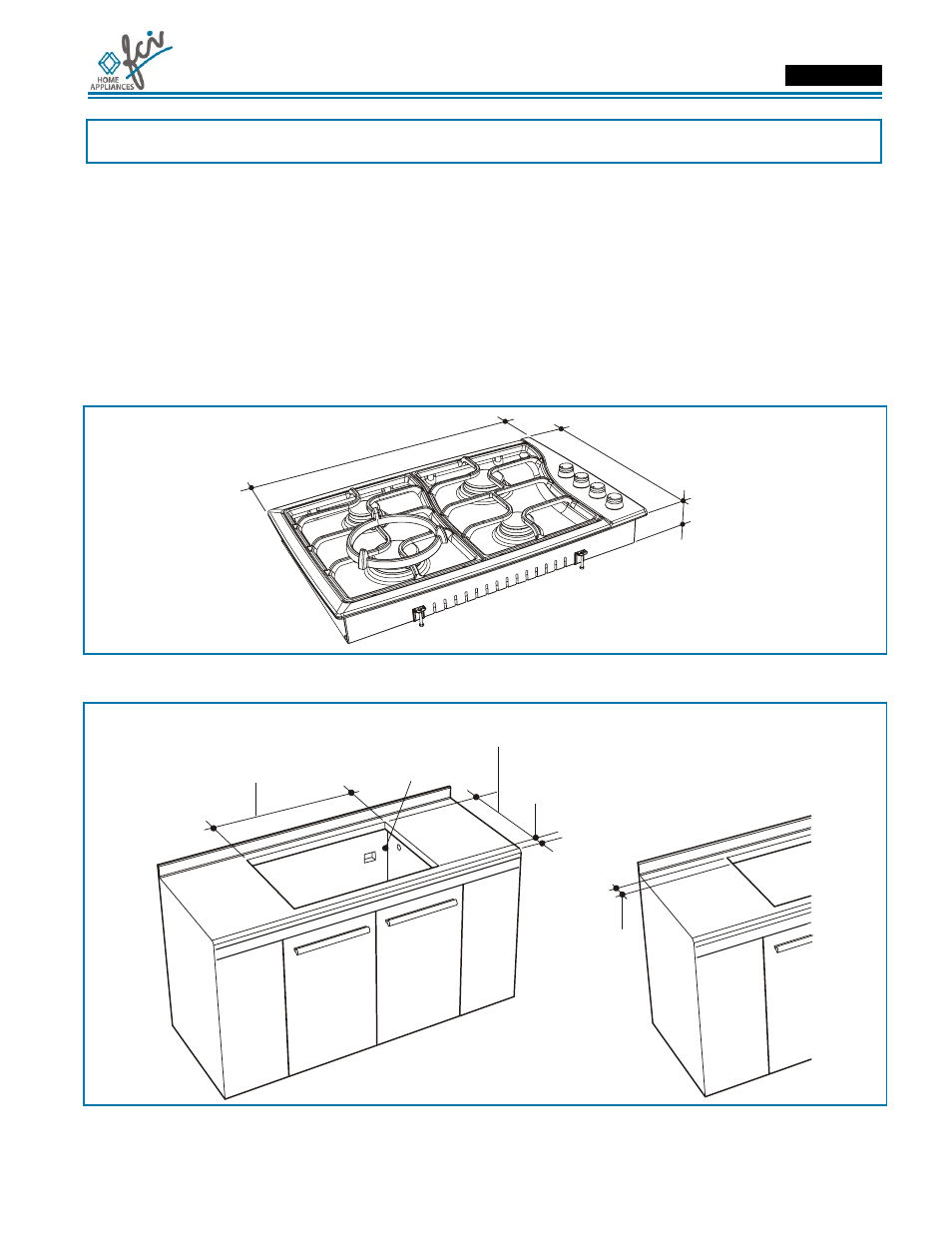

Figure 1. Dimensions du produit
002
Figure 2. Dimensions pour la découpe
Largeur de la découpe
MIN: 19’’ (48.3 cm)
MAX: 19-5/8’’ (49.8 cm)
Du bord de la découpe au bord
antérieur du plan de travail
2-1/2’’ (6.35 cm)
Ecartement MIN
1-1/2’’ (3.8 cm)
Longueur de la découpe
MIN: 28-1/2’’ (72.4 cm)
MAX: 29’’ (73.6 cm)
Voir NOTE
