CÂBLAGE
1. Retirer les quatre vis qui maintiennent le capuchon conique en place, de façon à exposer la boîte de jonction du
moteur.
ATTENTION: Couper l’alimentation électrique avant de câbler l’inducteur de tirage.
2. Câbler l’inducteur de tirage selon le Code national de l’électricité et les codes locaux applicables. L’UNITÉ DOIT
ÊTRE MISE À LA TERRE ! Vérifier le circuit de terre pour s’assurer que l’unité a été mise à la terre de façon
appropriée. Le câblage devrait être protégé par un dispositif de protection de surintensité (fusible ou disjoncteur)
classé à 15 A. (Voir Les Diagramme A)
3. Après le câblage, remettre le capuchon conique en place.

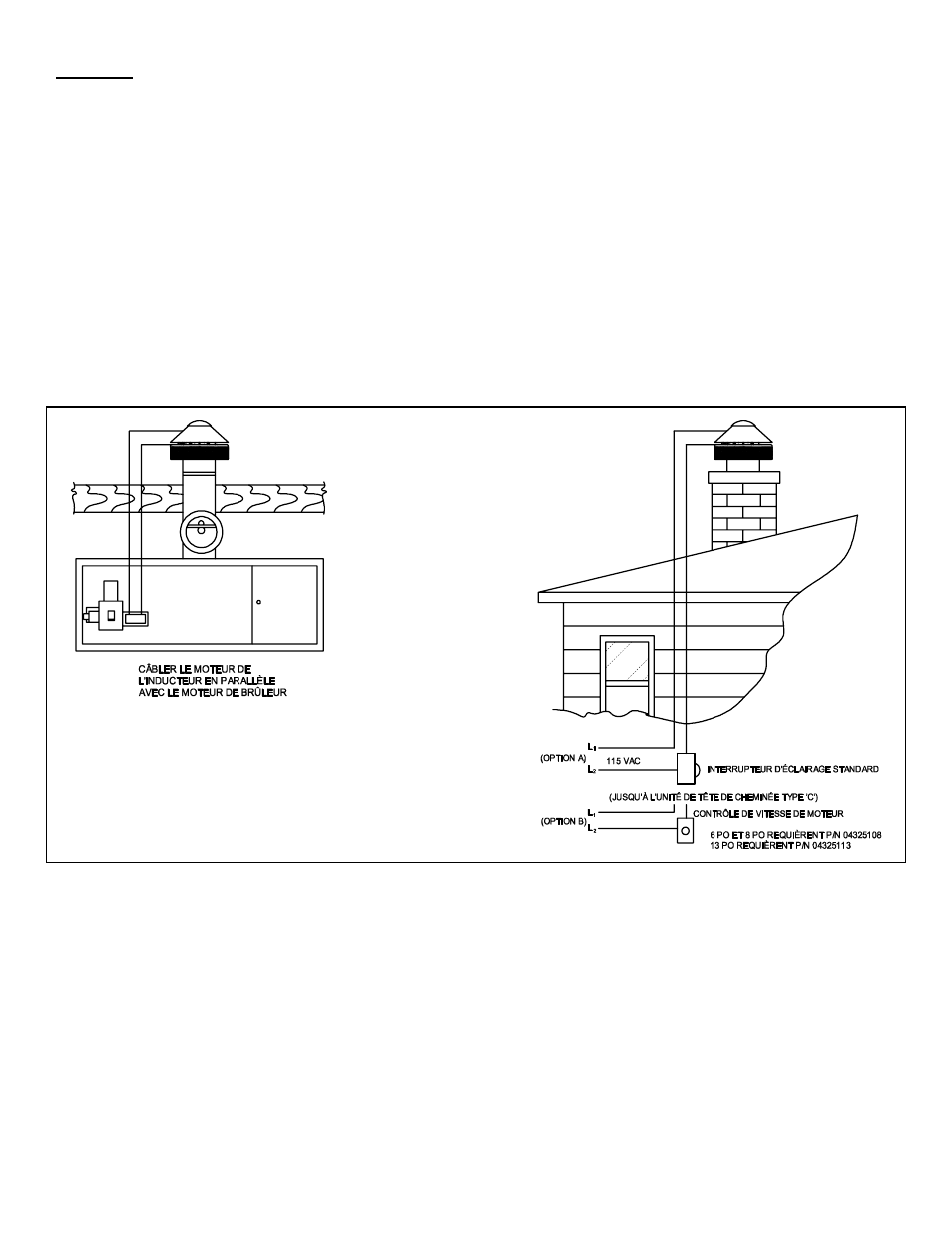

Diagramme A
