10
ES
P
REPARACIÓN

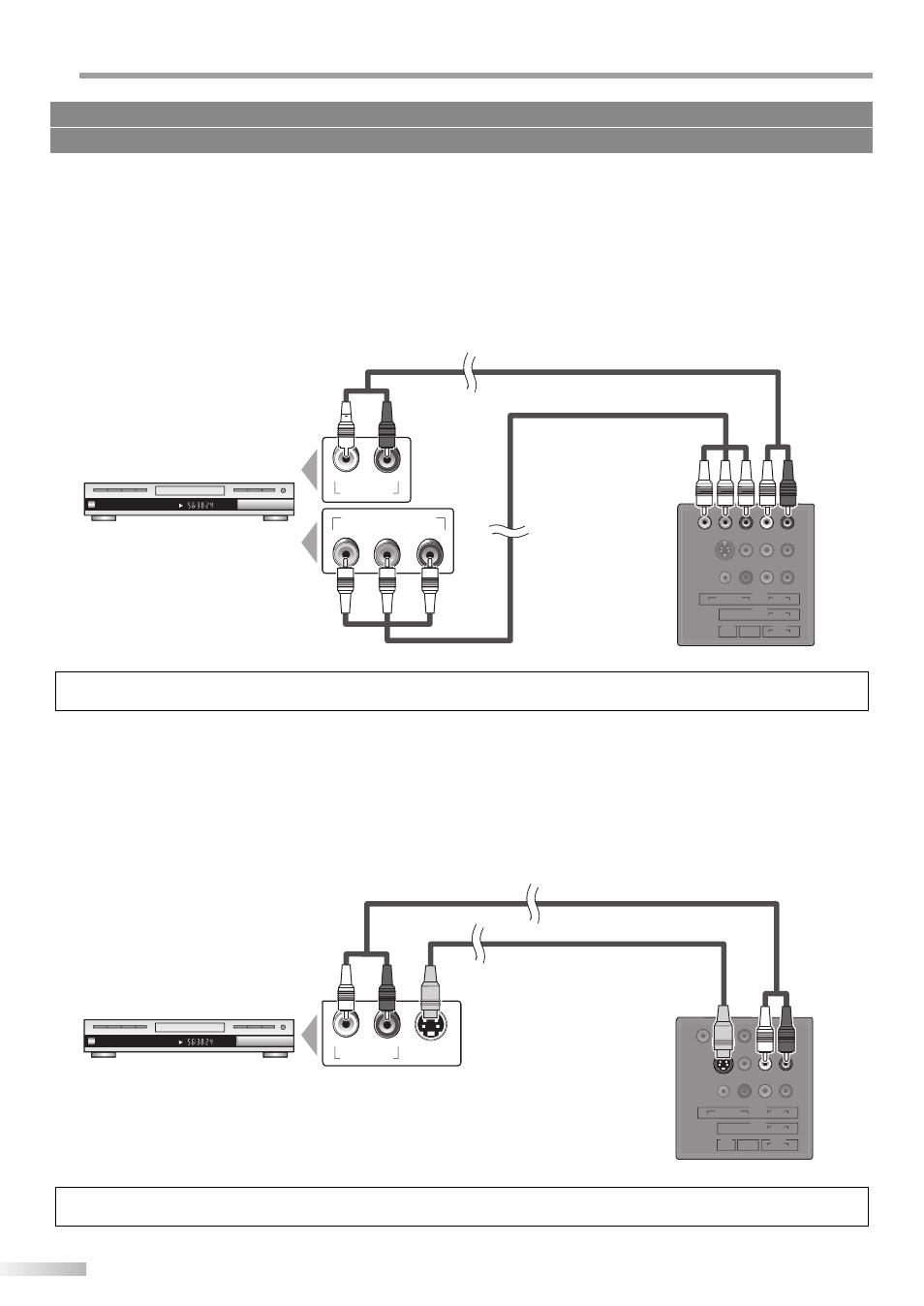

[Conexión de Vídeo en Componentes]
La conexión de vídeo en componentes RCA ofrece una mejor calidad de imagen para dispositivos de vídeo conectados
a la unidad.
Utilice un cable de vídeo RCA en componentes para conectar la unidad a dispositivos de vídeo externos equipados con
tomas de salida de vídeo en componentes.
Si se conecta a las tomas de entrada de vídeo en componentes de la unidad, conecte el cable de audio RCA a las tomas
de audio L/R (izquierda/derecha) de VIDEO2.
p. ej.)
VIDEO 2
AUDIO COMPONENT
L R
VIDEO S-VIDEO
Pr Pb Y
VIDEO 1
AUDIO
L R
HDMI-IN
AUDIO
L R
PC-IN
AUDIO COAXIAL
COMPONENT VIDEO OUT
Pr/Cr Pb/Cb Y
AUDIO OUT
R L
CHAPTER 15 REPEAT A-B
TITLE 5
Nota:
• Esta unidad acepta señales de vídeo de 480i / 480p / 720p / 1080i.
[Conexión de S-video]
La conexión S-video ofrece una buena calidad de imagen para dispositivos de vídeo conectados a la unidad.
Utilice un cable S-video para conectar la unidad a dispositivos de vídeo externos equipados con toma de salida de
S-video.
Si se conecta a la toma de entrada de S-video de la unidad, conecte el cable de audio RCA a las tomas de audio L/R
(izquierda/derecha) de VIDEO1.
p. ej.)
CHAPTER 15 REPEAT A-B
TITLE 5
AUDIO OUT
R L
S-VIDEO
OUT
VIDEO 2
AUDIO COMPONENT
L R
VIDEO S-VIDEO
Pr Pb Y
VIDEO 1
AUDIO
L R
HDMI-IN
AUDIO
L R
PC-IN
AUDIO COAXIAL
Nota:
• Si se conecta a la toma de entrada de S-video y a la toma de entrada de vídeo al mismo tiempo, tendrá prioridad la conexión S-video.
Cables no incluidos.
Deberá adquirir los cables necesarios en su establecimiento local.
reproductor de DVD con la toma
de salida de S-video
parte trasera de la unidad
cable S-video
cable de audio RCA
reproductor de DVD con las tomas
de salida de vídeo en componentes
cable de vídeo en componentes
cable de audio RCA
parte trasera de la unidad
(rojo) (azul) (verde)
(verde) (verde) (azul) (azul)(rojo) (rojo)
