9

Español

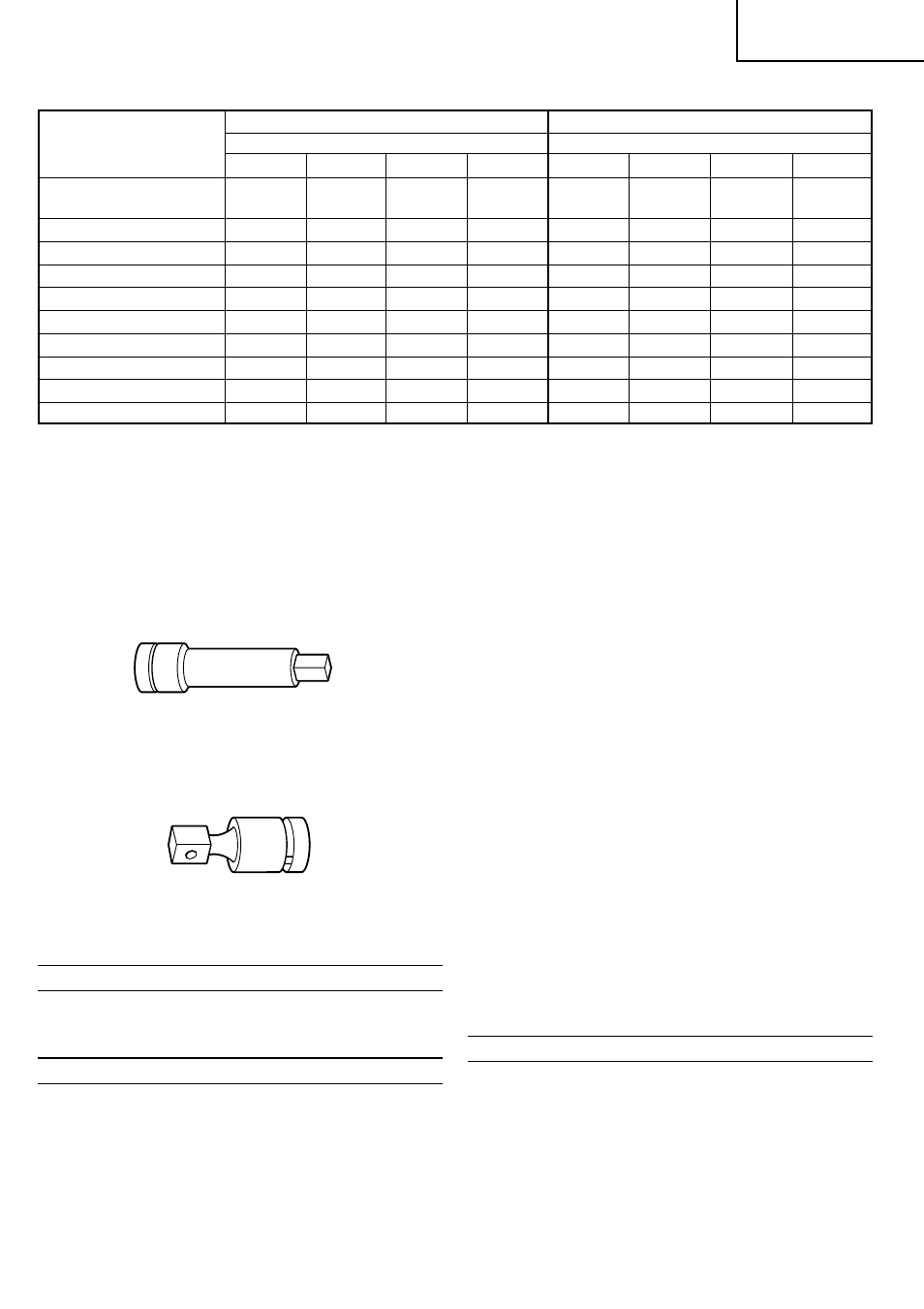

2. Barra de extensión

La barra de extensión es muy apropiada para trabajar
en espacios muy reducidos o cuando el receptáculo
provisto no pueda llegar al perno a ser apretado.

PRECAUCION

Cuando se utilice la barra de extensión, la tensión
de apriete se reduce ligeramente en comparación
a la tensión lograda con el receptáculo ordinario.
Para obtener la misma tensión será necesario operar
la herramienta durante un poco más de tiempo.

3. Junta universal

La junta universal es muy conveniente para apretar
tuercas cuando exista un ángulo entre el receptáculo
y el aprietatuercas, o cuando se trabaje en un
espacio muy estrecho.

Los accesorios facultativos están sujetos a cambio sin
previo aviso.

APLICACION

⅜ Para apretar y aflojar diversos tipos de pernos y

tuercas.

ANTES DE LA PUESTA EN MARCHA

1. Alimentación

Asegurarse de que la alimentación de red que ha
de ser utilizada responda a las exigencias de
corriente especificadas en la placa de características
del producto.

2. Conmutador de alimentación

Asegurarse de que el conmutador de alimentación
está en la posición OFF (desconectado). Si la clavija

está conectada en la caja del enchufe mientras el
conmutador de alimentación está en posición ON
(conectado) las herramientas eléctricas empezarán
a trabajar inmediatamente, provocando un serio
accidente.

3. Cable de prolongación

Cuando está alejada el área de trabajo de la red
de alimentación, usar un cable de prolongación de
un grosor y potencia nominal suficiente. El cable
de prolongación debe ser mantenido lo más corto
posible.

4. Fijación del asa lateral

La posición del asa lateral unida a la caja del
martillo puede cambiarse desatornillando el esa
(tornillo con rosca hacia la derecha). Girar el asa
hacia la posición deseada y apretarla firmemente
en la posición deseada por medio del tornillo.

5. Montaje del receptáculo
(1) Tipo de pasador, junta anular (Fig. 1)

Seleccionar el receptáculo que corresponda al perno
que vaya a apretarse o a aflojarse. Insertar el
receptáculo en el yunque del aprietatuercas y
asegurarlo firmemente con el pasador y el anillo.
Para desmontar el receptáculo seguir el orden de
montaje pero a la inversa.

(2) Tipo émbolo (Fig. 2)

Alinee el émbolo situado en la parte cuadrada de
la boca con el orificio del cubo hexagonal. Después
empuje el émbolo y monte el cubo hexagonal en
la boca. Compruebe que el émbolo esté
completamente enganchado en el orificio. Para
extraer el cubo, invierta la secuencia.

COMO SE USA

1. Operación del interruptor (Fig. 3)

El interruptor de esta herramienta funciona como
interruptor del motor y selector de la dirección de
rotación. Cuando el interruptor se pone en la posición
R indicada en la tapa del asa, el motor gira hacia
la derecha para apretar el perno. Cuando el
interruptor se ponga en la posición L, el motor gira
hacia la izquierda para aflojar el perno. Cuando el
interruptor se libere, el motor se para.

Tabla 3

B = 19 mm

Designación

Receptáculo ordinario

Receptáculo largo

del receptáculo

Dimensión (mm)

Dimensión (mm)

Receptáculo

hexagonal

22

23

24

26

27

29

30

32

35

36

S

22

23

24

26

27

29

30

32

35

36

D

32

38

40

42

43

45

47

50

52

55

E

32

29

29

29

29

29

29

29

29

29

L

60

55

55

55

55

55

55

55

55

55

S

23

24

26

27

29

30

32

35

36

D

33

34

38

39

42

43

46

52

55

E

32

32

57

57

57

57

72

72

72

L

60

60

85

85

85

85

100

100

100
