Guía de piezas, Alto, Materiales – Hunter Fan 21562 User Manual
Page 2: Piezas del ventilador, Parada, Lista de piezas, X 1 x 4

Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

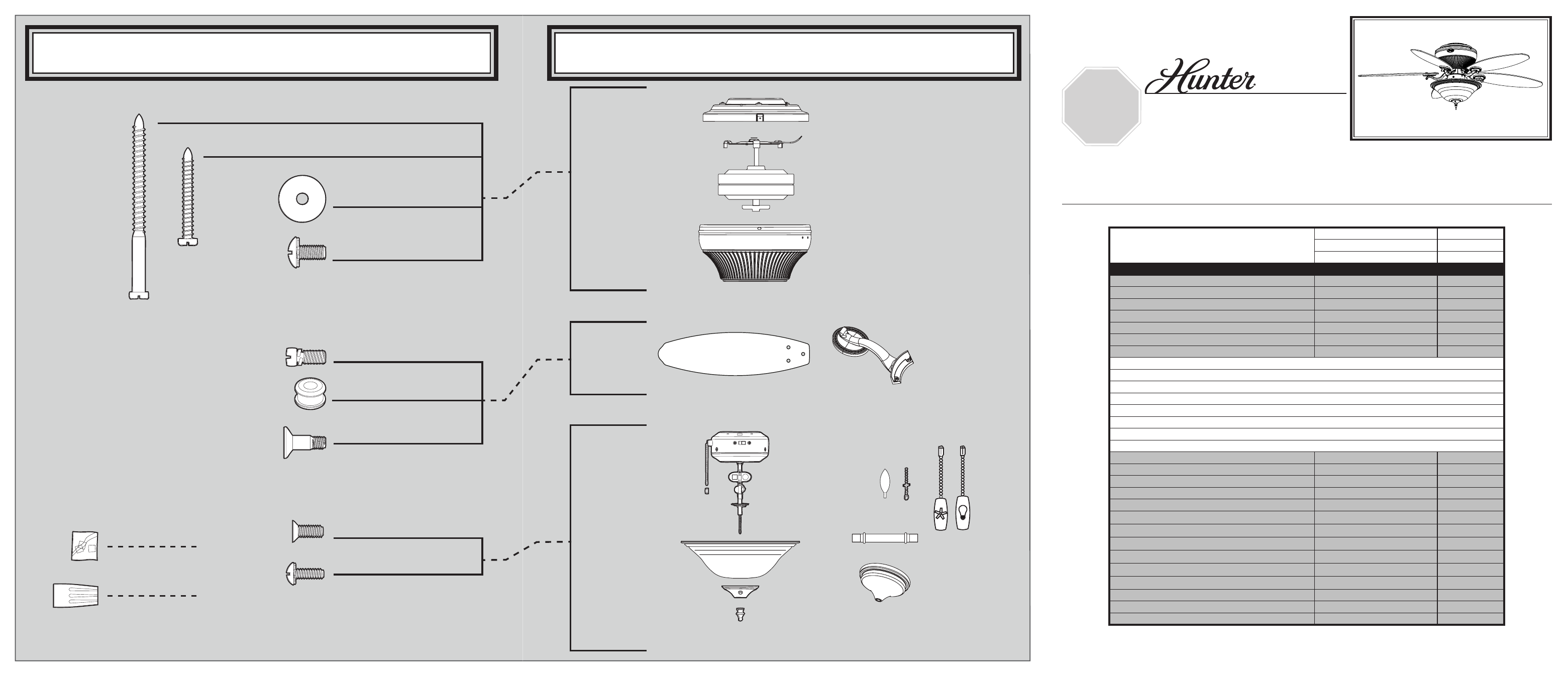

GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
ALTO
Lista de piezas
No. del modelo
21562
No. del dibujo de ensamblaje
97425-01
Acabado
Cacao
Nombre del ítem
Cantidad
No. de la pieza
Placa de techo
1
94385-05
Cubierta del motor
1
93400-02
Conjunto del interruptor
1
99013-67
Juego de soporte de paletas
1
G1197-05
Juego de paletas
1
G0761-17
Tornillo, de armadura de soporte de paleta
11
63755-05
* Kit de materiales
1
97425-00-860
Tornillo, de campana
Tornillo, mecánico, 6-32
Tornillo, de madera
Tornillo, de madera
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Arandela, plana
Empalme plástico
Kit de equilibrado
1
65666-01
Tirador de cadena
2
63756-23
Tirador de cadena
1
63756-18
Pendiente del tirador de cadena del ventilador
1
G0090-01
Pendiente del tirador de cadena de luz
1
G0091-01
Tornillo, del conjunto de la caja del interruptor
3
64555-01
Tope inferior
1
64349-02
Cubierta ornamental
1
64350-02
Bombilla
2
77646-04
Terminal simulado, macho
1
08198-01
Terminal simulado, hembra
1
08200-01
Globo / Pantalla
1
87653-01
Varilla roscada
1
74907-06
Tapa, Caja del interruptor
1
85042-01
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-726 01-06-2011 •
©
2011
x 2
x 2
x 4
x 3
x 3
x 3
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
Tornillo, de campana
Arandela, plana
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
x 1
x 4
Arandela de
caucho, de paleta
Tornillo, de armadura
de soporte de paleta
Tornillo, de conjunto
de paleta
x 11
x 16
x 16
