A.fin.de.poder.utilizar.el.sistema.de.mando.a.distancia.ICR,.
su.programador.Hunter.está.equipado.con.un.arnés.de.
cableado.SmartPort..Dicho.cableado.de.arnés.le.proporciona.
una.comunicación.al.puerto.a.donde.se.conecta.el.receptor.
ICR..El.SmartPort.puede.conectarse.a.los.programadores.
SRC,.Pro-C.y.al.programador.ICC..Para.su.conveniencia,.
su.sistema.de.mando.a.distancia.ICR.incluye.un.arnés.de.
cableado.tipo.SmartPort..La.localización.típica.del.SmartPort.
es.de.12".abajo.del.programador..El.procedimiento.que.se.
recomienda.para.la.instalación.respectiva.es.como.sigue:
1.. Instale.un.adaptador.de.“T”.de.rosca.hembra.de.½".en.el.
compartimiento.del.cableado.aproximadamente.12".abajo.
del.programador.
2.. Pase.los.cables.rojo,.blanco.y.azul.del.SmartPort.por.
la.base.de.la.“T”.hacia.el.compartimiento.del.cableado.

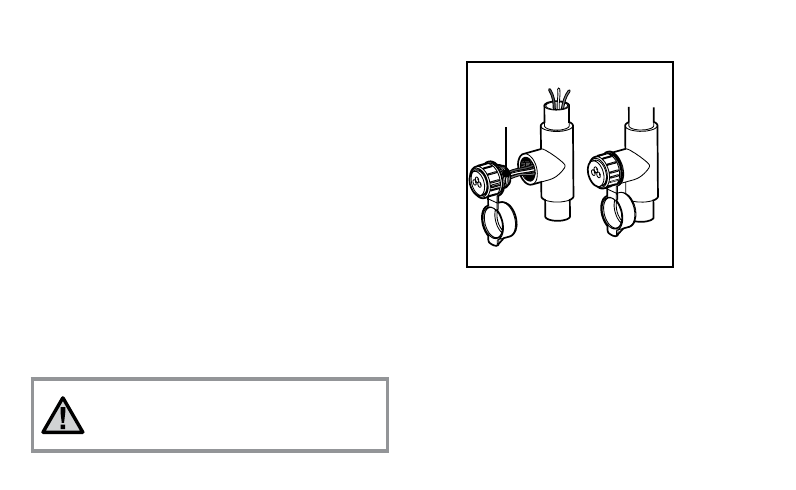

como.se.indica.en.la.ilustración.
conexión de cableado del programador smartport ® ....................
insTalación del arnés de cableado smartport ................................
NOTA: El arnés puede en el exterior
estableciendo un conducto a través de la
pared externa, y posteriormente, llevar a
cabo la instalación adecuada).
1 /
2
" Rosca
Al Programador
Pre-ensamblado Ensamblado
