4 | Service à la clientèle de Wolf 800.222.7820
Le dessus de cuisinière doit être relié à une alimentation
en gaz régulée. La conduite d’alimentation doit être munie
d’un robinet d’arrêt de gaz externe approuvé situé près du
dessus de cuisinière à un endroit accessible. Ne bloquez
pas l’accès au robinet d’arrêt. Reportez-vous à l’illustration
ci-dessous.
Une alimentation en gaz de 3 /
4
po (19) de diamètre intérieur
doit être fournie jusqu’au dessus de cuisinière. Si les codes
locaux le permettent, un connecteur d’appareil en métal
flexible certifié de 3 pi
(0,9 m) de longueur et de 1 /
2
po (13)
ou 3 /
4
po (19) de diamètre intérieur est recommandé pour
relier l’entrée femelle de 1 /
2
po NPT de l’unité à la conduite
d’alimentation en gaz. Utilisez de la pâte pour joints pouvant
être utilisée avec du gaz naturel ou de pétrole liquéfié.
Cet appareil et son robinet d’arrêt doivent être débranchés
du système de conduite d’alimentation en gaz durant tout
essai de pression de ce système à des pressions d’essai
supérieures à 0,5 lb/po²
(3,5 kPa) . Cet appareil doit être isolé
du système de conduite d’alimentation en gaz en fermant
son robinet d’arrêt manuel individuel durant tout essai de
pression du système à des pressions d’essai équivalentes
ou inférieures à 0,5 lb/po²
(3,5 kPa) .
Les dessus de cuisinière au gaz naturel de Wolf fonctionne-
ront jusqu’à une altitude de 10 250 pi
(3 124 m) sans ajus-
tement et les dessus de cuisinière au gaz PL jusqu’à 8 600
pi
(2 621 m) d’altitude. Si l’installation dépasse ces altitudes,
communiquez avec votre dépositaire Wolf pour obtenir une
trousse de conversion pour altitude plus élevée.
Alimentation en gaz
L’installation doit se conformer aux codes locaux ou, en
l’absence de codes locaux, avec le code national relatif au
gaz combustible.
Repérez l’alimentation en gaz dans la zone ombragée indi-
quée dans l’illustration à la page 5.
Le dessus de cuisinière est configuré pour être utilisé avec
du gaz naturel ou de pétrole liquéfié (PL). Sa conception
est certifiée par l’Association canadienne de normalisation
(ACNOR) pour le gaz naturel et le gaz de pétrole liquéfié.

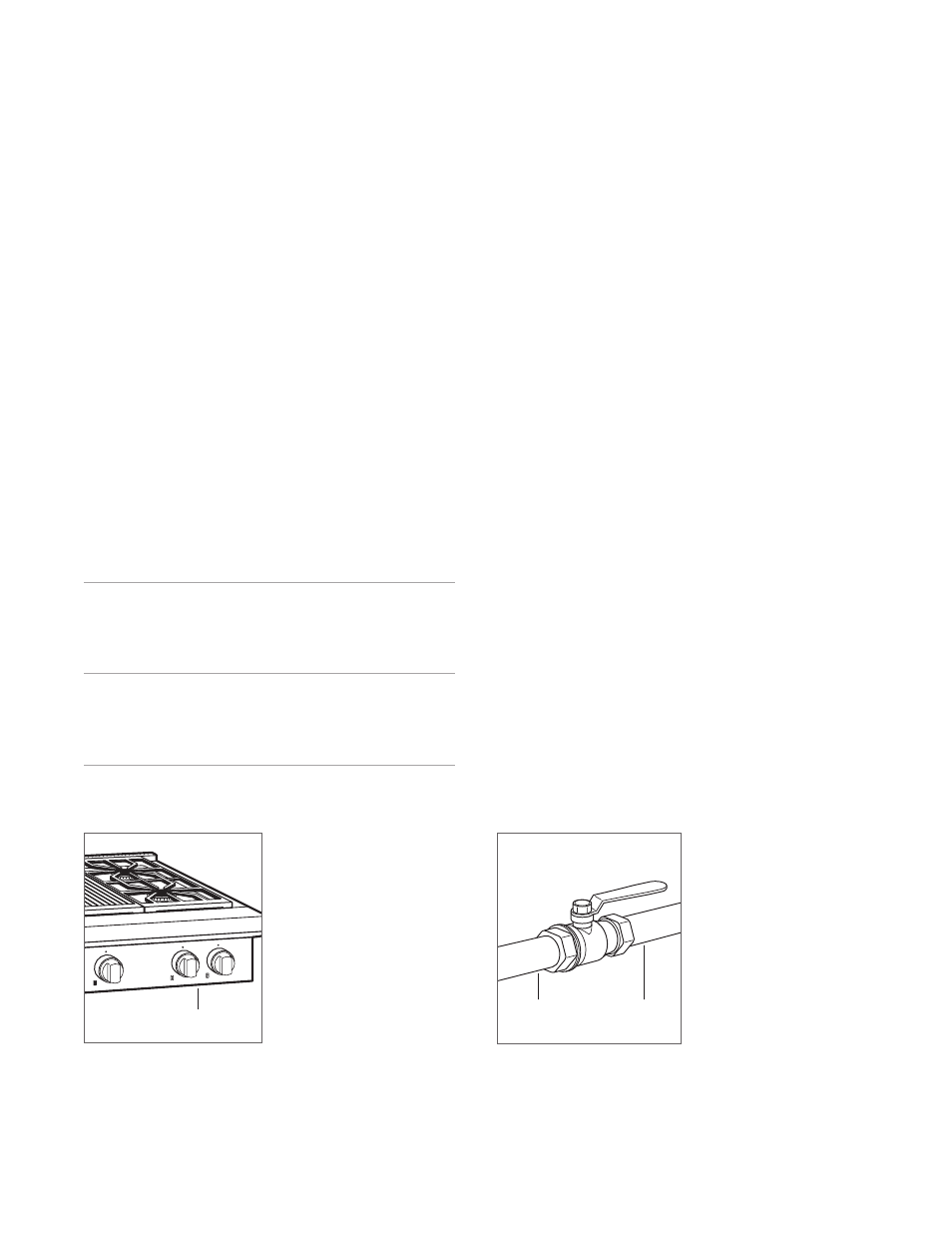

La plaque signalétique du produit possède des renseigne-
ments sur le type de gaz qui doit être utilisé. Pour connaître
l’emplacement de la plaque signalétique, reportez-vous à
l'illustration ci-dessous. Si le gaz disponible ne correspond
pas à cette information, veuillez consulter le fournisseur de
gaz local. Le régulateur de pression du gaz n'est pas intégré
dans l'unité.
EXIGENCES D’ALIMENTATION EN GAZ
GAZ NATUREL
Pression d’alimentation en gaz 5 po (12,5 mb) CE (colonne d’eau)
Pression min. de la conduite 7 po (17,5 mb) CE (colonne d’eau)
Pression max. jusqu’au
régulateur 14 po (34,9 mb) CE, 0,5 lb/po²
(3,5 kPa)
GAZ PL
Pression d’alimentation en gaz 10 po (25 mb) CE (colonne d’eau)
Pression min. de la conduite 11 po (27,4 mb) CE (colonne d’eau)
Pression max. jusqu’au
régulateur 14 po (34,9 mb) CE, 0,5 lb/po²
(3,5 kPa)
SPÉCIFICATIONS
POSITION OUVERTE
DU ROBINET D´ARRÊT
ALIMENTATION
EN GAZ
VERS L´APPAREIL
Robinet d’arrêt du gaz
Emplacement de la plaque
signalétique
PLAQUE
SIGNALÉTIQUE
