DJSPEAKER 32 PARTY
6/8 – 사용설명서

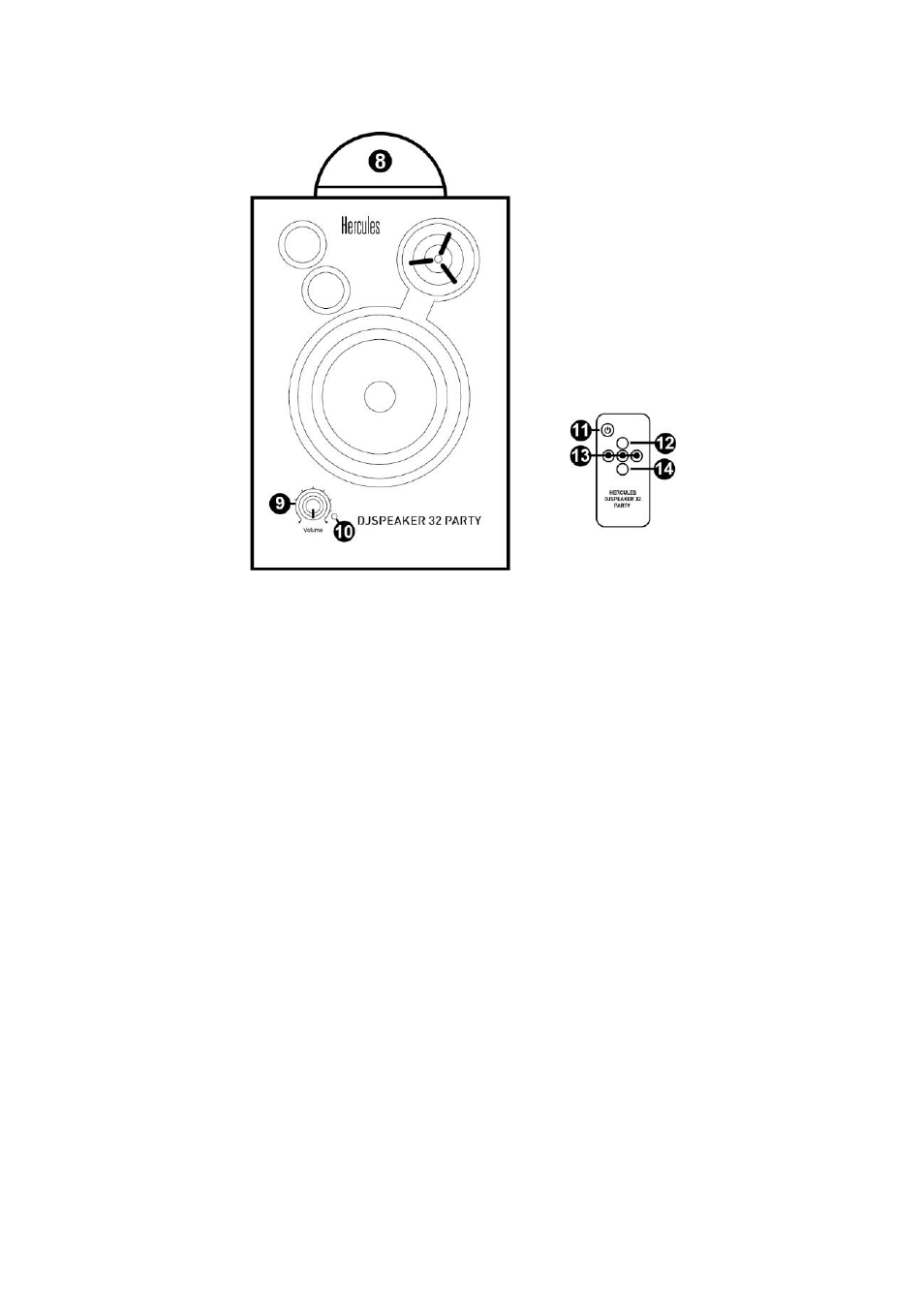

- 컨트롤러 / 적외선 리모컨이 있는 우측 스피커 :
8. 내장된 LED 라이트 쇼
9. 마스터 볼륨 제어 노브
10. 전원 LED
11. 켜짐 / 꺼짐 버튼
12. 고정 모드
13. 자동 모드
14. 플래시 모드
2.2.1. PC 에 연결
- 포함된 1 잭 ( 수 ) / 2 RCA( 수 ) 케이블을 사용하여 스피커 키트의 메인 입력 ( 우측 위성 스피커
뒷면에 있는 RCA 커넥터 ) 을 사운드 카드 또는 컴퓨터 마더보드에 통합된 사운드 카드에 있는
초록색 전방 스피커 (FRONT SPEAKERS 또는 FRONT OUT) 에 연결합니다 .
2.2.2. 헤드폰 잭이 있는 텔레비전 세트에 연결
- 스피커 키트 메인 입력 ( 우측 위성 스피커 뒷면에 있는 RCA 커넥터 ) 을 텔레비전 세트에 있는
헤드폰 잭에 연결합니다 .
2.2.3. DVD 플레이어 / 좌우 오디오 출력이 있는 텔레비전 세트에
연결
1 잭 ( 암 ) / 2 RCA( 수 ) 케이블이 필요합니다 ( 미포함 – 아래의 다이어그램 A 참조 ).
1. 1 잭 ( 수 ) / 2 RCA( 수 ) 케이블을 1 잭 ( 암 ) / 2 RCA( 암 ) 케이블에 연결합니다 .
2. 1 잭 ( 암 ) / 2 RCA( 암 ) 케이블에 있는 흰색 RCA 커넥터를 DVD 플레이어 / 텔레비전 세트의 오디오
출력에 연결합니다 .
3. 1 잭 ( 암 ) / 2 RCA( 암 ) 케이블에 있는 빨간색 RCA 커넥터를 DVD 플레이어 / 텔레비전 세트의 오디오
출력에 연결합니다 .
