GND
+5V
+5V
+5V
RESERVED
GND
GND
GND
PSON#
GND
-12V
+3.3V

+3.3V

+12V
+12V

+5V STANDBY

POWER OK

GND
+5V
GND
+5V
GND

+3.3V
+3.3V

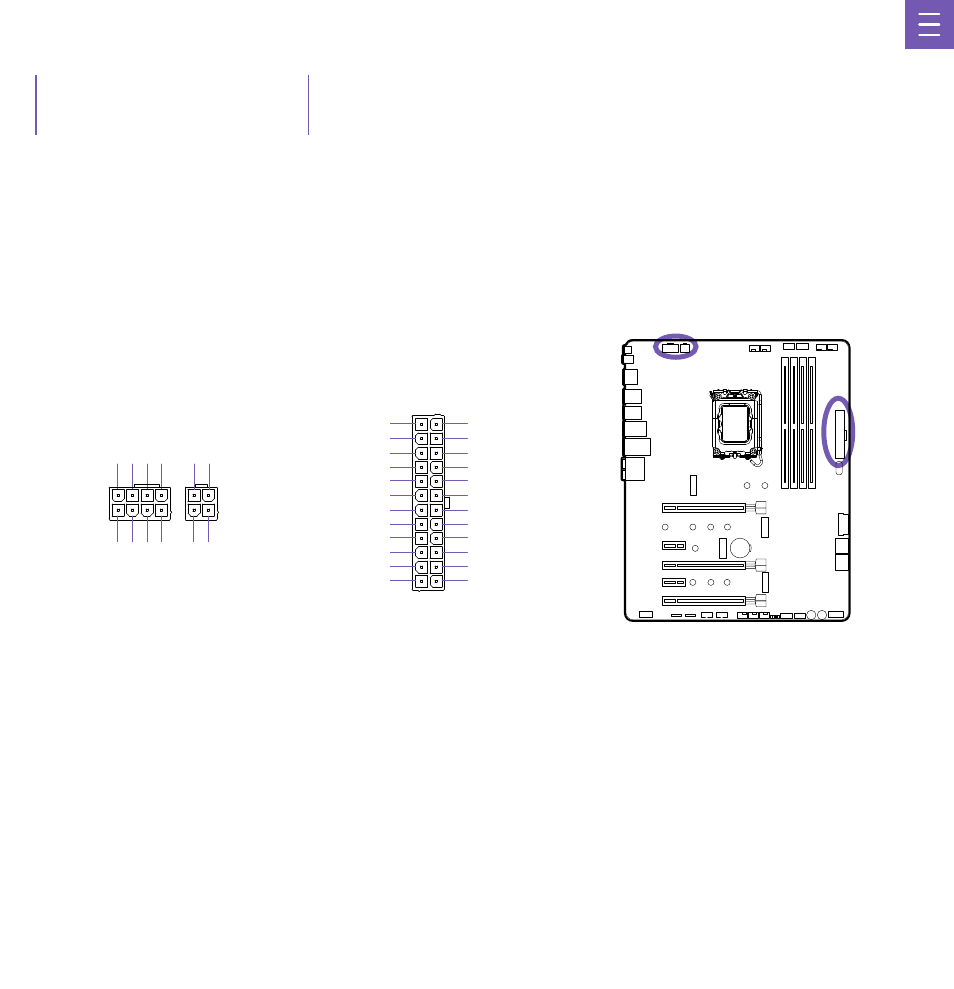

24-pin ATX_POWER

8+4-pin ATX_12V

+12V DC

+12V DC

+12V DC

+12V DC

GND

GND

GND

GND

+12V DC

+12V DC

GND

GND

POWER CONNECTORS

CONECTORES DE ALIMENTACIÓN

CONNECTEURS D'ALIMENTATION

STROMANSCHLÜSSE
CONECTORES DE ENERGIA

전원

커넥터

电源接口
電源接頭

These connectors connect to an ATX power supply.
Estos conectores se conectan a una fuente de alimentación ATX.
Ces connecteurs assurent la connexion à une alimentation ATX.
Diese Anschlüsse werden mit einem ATX-Netzteil verbunden.
Esses conectores conectam-se a uma fonte de alimentação ATX.

커넥터는

ATX

전원

공급

장치에

연결됩니다

.

ATX

这些接口连接

ATX

电源。

這些接頭連接到

ATX

電源供應器。

Note:

Make sure that all the power cables are securely connected to a proper ATX power supply to ensure stable operation of the

motherboard.
