Product Reference Guide

B-1

Appendix B

Cable Pinouts

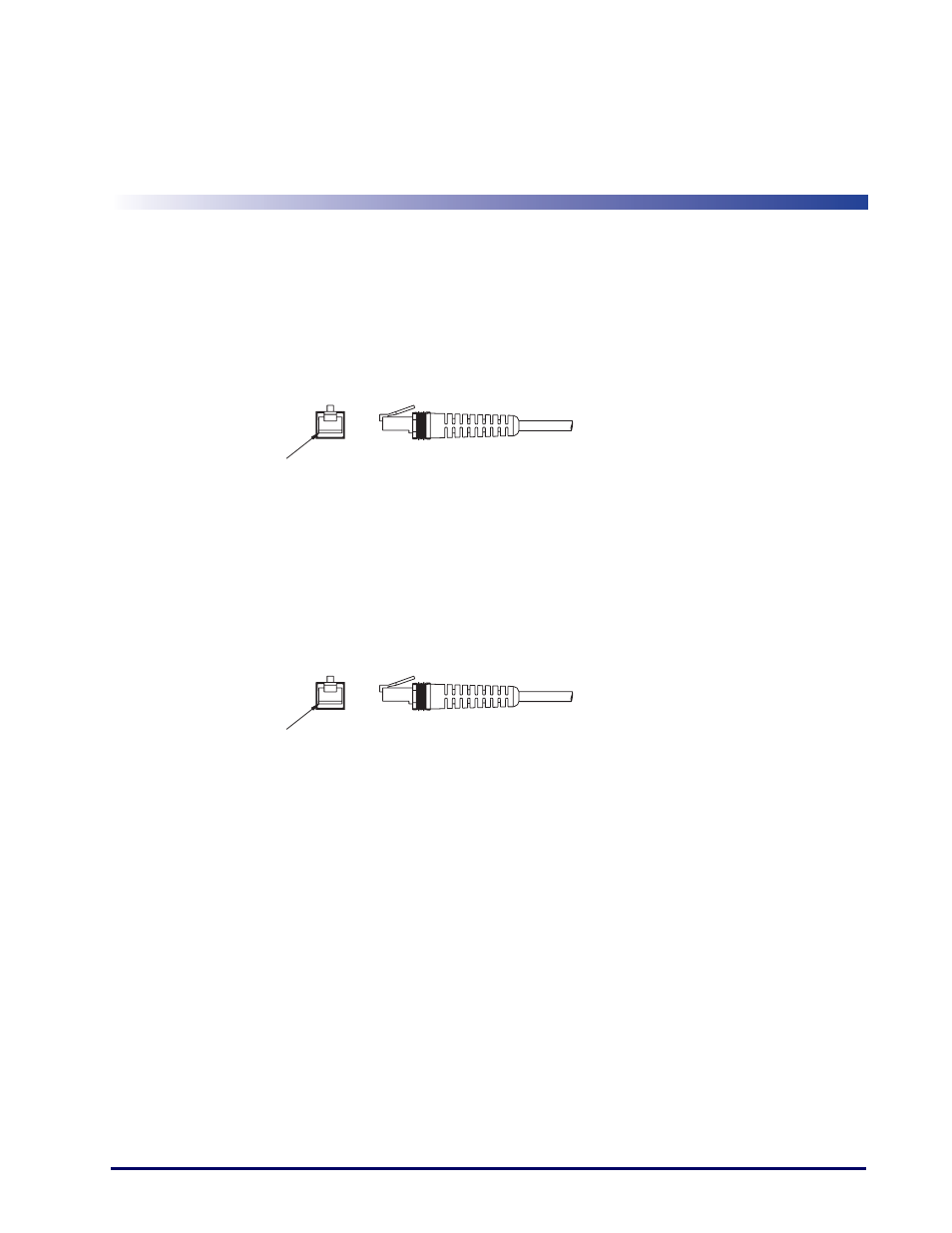

Standard Cable Pinouts (Primary Interface Cables)

RS-232

IBM Port 5B/9B/17

1
2 CTS
3
4 RTS
5 RXD
6 TXD
7
8 VCC IN
9 GND
10

1
2
3
4 DATA -
5
6 DATA +
7
8 VCC_IN
9 GND
10

Pin 1

10 Position RJ

(Scanner End)

Pin 1

10 Position RJ

(Scanner End)
