Acrosser AR-R5205FL User Manual

Page 7

  • Text mode
  • Original mode
background image

AR-R5205FL Installation Guide

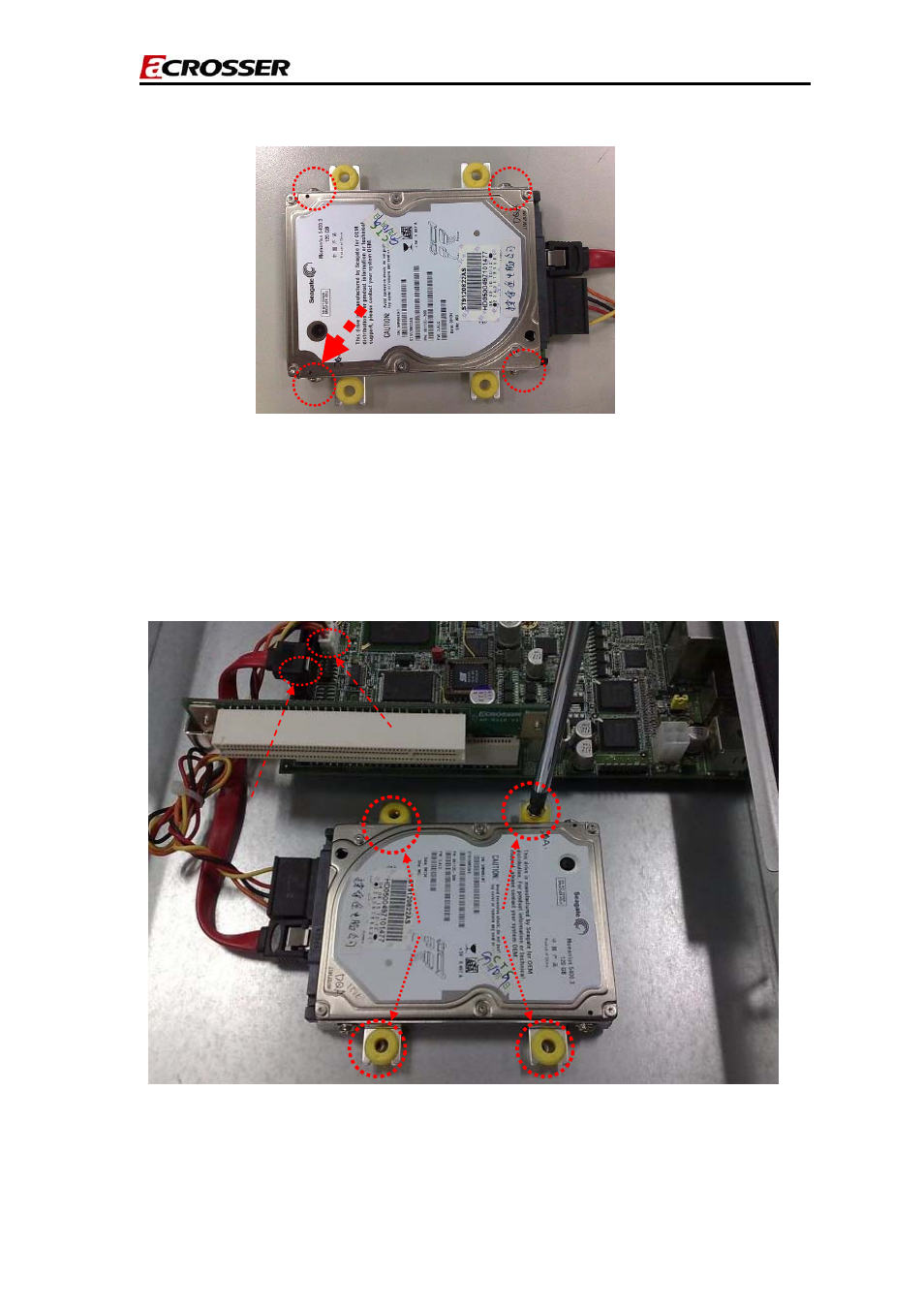

Fig-02-2 HDD bracket with HDD body

5. Connect SATA cable to HDD module (HDD+HDD bracket)

6. Place HDD module back to the case

7.

Lock HDD module to the chassis by four screws and put HDD with SATA

cable, as Fig-03.

Lock up the screws

Screws up

SATA Power connect

SATA Connect

Fig-03 Lock HDD bracket / Lock SATA power connect with SATA connect

7
