Lengüetas de¡ tubo de descarga

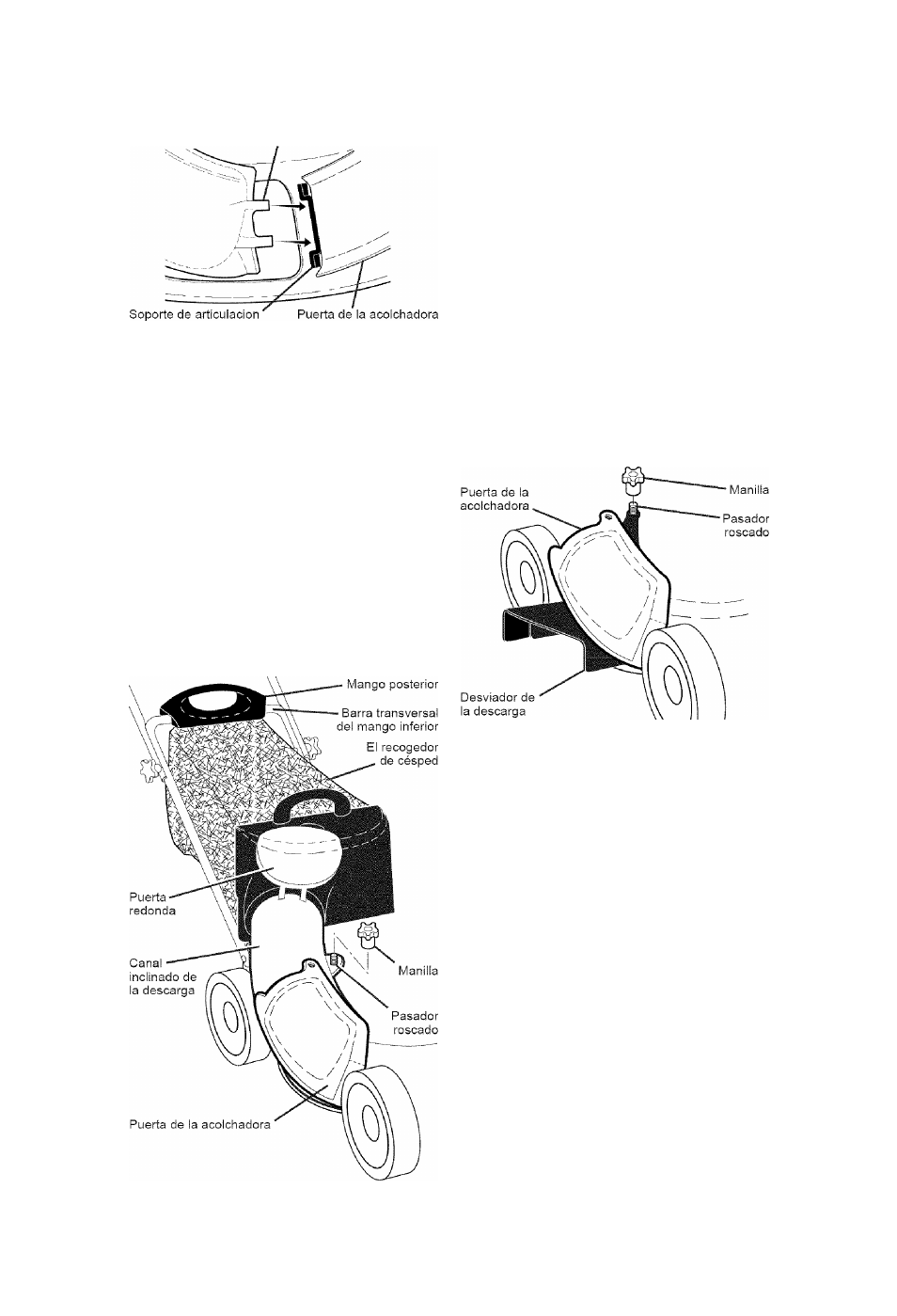

• Fijar la parte trasera del canal de descarga al
bastidor del cortacésped a través del pomo.
• Colocar el mango trasero del depósito de
hierba en la alzaprima del mango inferior del
cortacésped como mostrado.
• Alzar la puerta redonda del canal de eyec­
ción y colocar el depósito de hierba en el
canal de eyección.
AVISO: Asegurarse de que la puerta redonda
del canal de eyección se apoye en el depósito
de hierba como mostrado.
• Ahora el cortacésped está listo para la oper­
ación de ensacado trasero.
• Para convertir en la operación de acabado,
quitar el depósito de hierba y el canal de
eyección. Fijar la puerta del acabador al
bastidor del cortacésped a través del pomo.
• Para convertir en la operación de descarga,
quitar el depósito de hierba y el canal de
eyección. Instalar el deflector de descarga
lateral y fijarlo al bastidor del cortacésped a
través del pomo.
• Hay que quitar el depósito de hierba y el
canal de eyección.
• Abrir la puerta de la puerta del acabador e
instalar la parte delantera dei deflector de
descarga lateral debajo la puerta y colocar el
parte trasero en la espárrago fileteado.
• Fijar la parte trasera del deflector de des­
carga lateral al bastidor del cortacésped a
través del pomo.
• Ahora el cortacésped está listo para la oper­
ación de descarga.
• Para convertir a la operación de acabado,
hay que quitar el deflector de descarga lat­
eral y fijar la puerta dei acabador al bastidor
del cortacésped a través dei pomo.
• Para convertir en la operación de ensacado
trasero, hay que quitar el deflector de des­
carga lateral; instalar el canal de eyección y el
depósito de hierba y fijar el canal de descarga
al bastidor del cortacésped a través dei pomo.
SEGADORAS CON DESCARGA LATERAL
30
PASOS SIMPLES DE RECORDAR
CUANDO CONVIERTA SU SEGADORA
PARA ACOLCHAMIENTO -
1. El depósito de hierba, el canal de eyección
y el deflector de descarga lateral quitados.
2. La puerta del acabador fijada al bastidor dei
cortacésped a través del pomo.
PARA ENSACAMIENTO TRASERO -
1. Deflector de descarga lateral quitado.
2. El depósito de hierba y el canal de eyección
instalados con el canal de eyección fijado al
bastidor del cortacésped a través del pomo.
3. La puerta redonda del canal de descarga
apoyada sobre la parte superior del
depósito de hierba.
PARA DESCARGA LATERAL-
1. El depósito de hierba y el canal de eyección
quitados.
2. El deflector de descarga lateral instalados y
fijados al bastidor del cortacésped a través
dei pomo.
A PRECAUCIÓN: No haga funcionar su sega­
dora sin la puerta trasera se cerró, desviador de
la descarga instalada, o sin el canal inclinado de
la descarga o el recogedor césped aprobados
en su lugar. Nunca trate de operar la segadora
cuando se ha removido a puerta trasera o puerta
redonda cuando está un poco abierta.
