36

M5

ø

4 H7

ш

65

ш

110

67.2

67.2

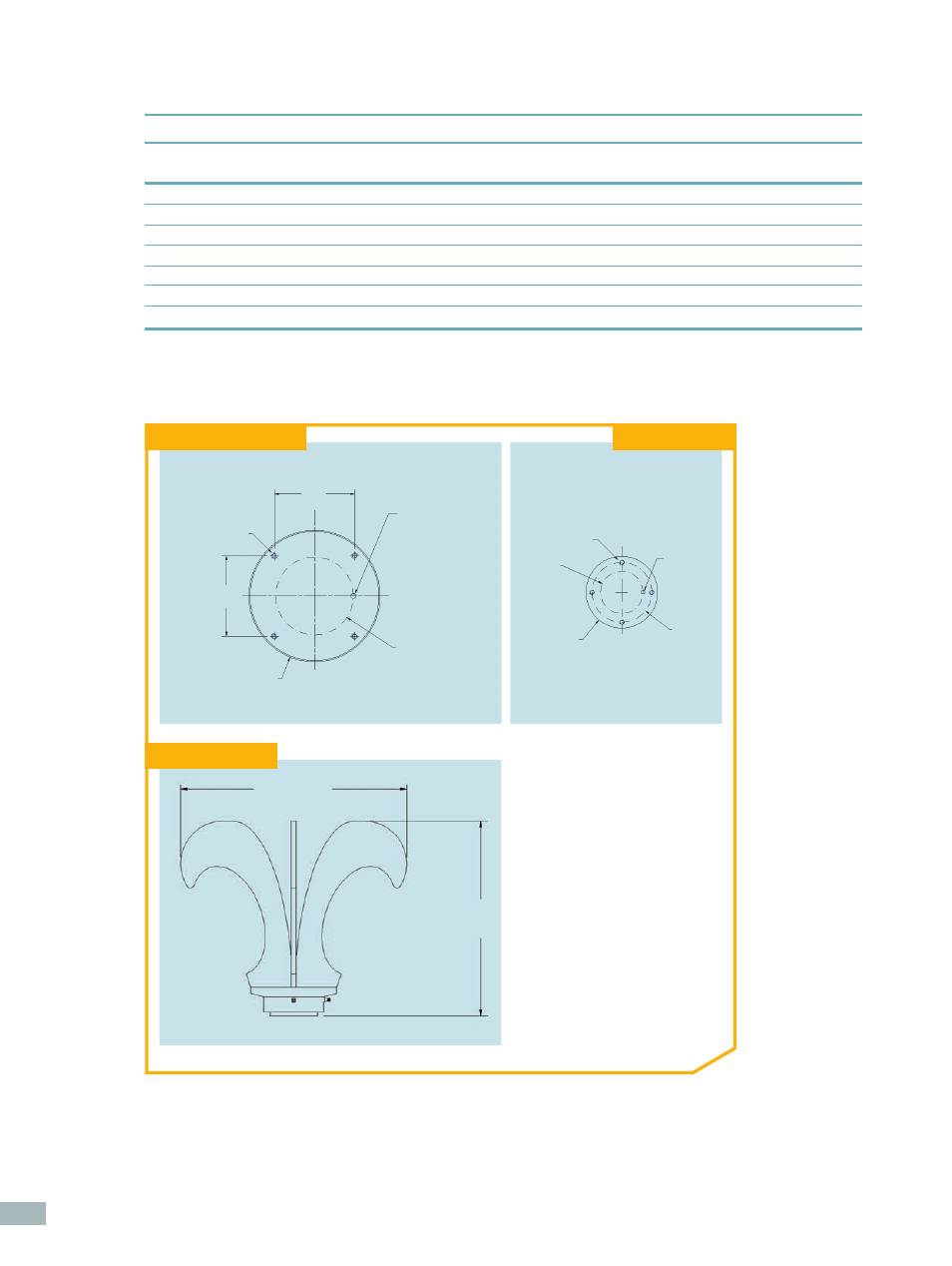

Mechanical characteristics

Part number

QH 400

QH 800

QH 2000

Dimensions (approx) H x W X L

527 x 527 x 462 mm

264 x 264 x 245 mm

110 x 105 x 105 mm

Weight (approx)

5 kg

1.2 kg

0.24 kg

Connector

PC 3.5 Female

(1)

PC 3.5 Female

(1)

PC 3.5 Female

(1)

Material

Aluminum

Aluminum Aluminum

Treatment

Alodine 1200

(2)

Alodine 1200

(2)

Alodine 1200

(2)

Color

Blue Blue Blue

Interface Ø

110 mm

110 mm

60 mm

(1) Huber+Suhner type 23 PC35-50-0-51/199UE
(2) Equivalent to MIL-C 5541E class 3

QH 400, QH 800 interface

M4

ø

3 H7

ш

35.4

ш

60

ш

50

“L”

“W”= “H”

QH 2000 interface

Mechanical drawing
