BernzOmatic GHA-320 User Manual
10' natural gas hose with quick connect, Danger, Warning
GHA-320
10' Natural Gas Hose with Quick Connect
DANGER
Failure to comply with these Warnings and Instructions
may result in an explosion or fire that may cause property
damage, serious personal injury or death.
DO NOT DISCARD THESE WARNINGS AND INSTRUCTIONS
WARNING
Read all instructions prior to installation and use.
•
This connection is intended for outdoor use only with portable
•
appliances that may be moved for convenience of operation.
This connection is for use with natural gas systems not
•
exceeding ½ PSI (3.45 kPa).
This connection must be of adequate length for the intended
•
application. The connection is designed for movement after
installation, but must not be kinked, twisted or torqued.
Periodic visual inspection should be made to determine that
the connection is suitable for continued use.
Contact with damaging foreign objects or substances must be
•
avoided.
All adapters (unions) supplied with the connector must be
•
used. No attempt shall be made to connect the fittings on
the connector directly to the threaded rigid pipe ends on the
equipment manifold or the outlet of the natural gas piping
system.
DO NOT make modifications to this hose assembly. If the hose
•
assembly does not fit, return to the original place of purchase
and obtain the correct hose assembly for your gas appliance.
Examine the new hose assembly for damage. Do not use hose
•
assembly if damaged. If damaged return to the original place
of purchase.
DO NOT use appliance until leak testing is complete and any
•
leaks are corrected.

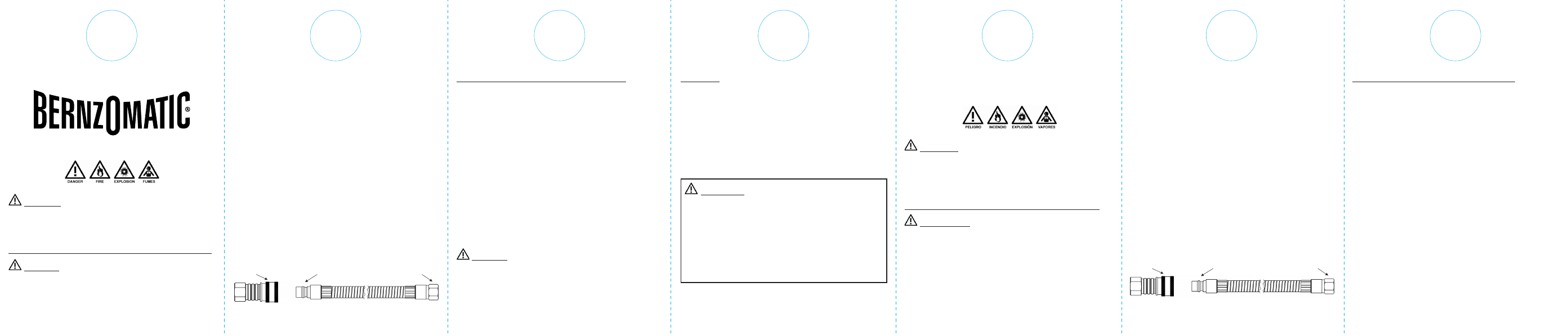

Sleeve
Coupling
Socket
Male Fitting
3/8" Flare Fitting
Natural Gas Hose
Installation Guidelines for Natural Gas Hose Assembly
Turn off natural gas supply at the shut-off valve on the gas
1.)
source piping.
Apply Teflon
2.)
®
tape to the male threads on the gas source piping.
Connect the female threaded end of the coupling socket to the
3.)
gas source piping in accordance with NFPA-54/ANSI Z223.1
Fuel Gas Code.
Turn on natural gas supply at the valve on the gas source
4.)
piping and check for leaks.
Connect the 3/8" flare fitting on the natural gas hose to the
5.)
appliance’s gas manifold or burner in accordance with the
appliance manufacturer’s instructions.
Connect the natural gas hose to the gas supply line by pushing
6.)
back the sleeve on the socket and inserting the male fitting on
the hose into the socket and releasing the sleeve. Push male
fitting until the sleeve snaps forward locking the male fitting in
the socket. Note: This automatically initiates the flow of natural
gas to the appliance. Leak test the hose connections.
WARNING
When leak testing the connections:
Conduct leak test outdoors in a well ventilated area.
•
Do not smoke.
•
Do not use or permit sources of ignition in the area while
•
conducting a leak test.
Do not use matches, lighters or flame to check for leaks.
•
Do not use the appliance until any leaks are corrected.
•
Leak Testing
Before lighting your appliance, check for leaks by applying a
1.)
mild soapy water solution to all connections. The appearance
of bubbles indicates a leak. Rinse with clean water after leak
testing to remove any potential corrosive residue.
Repair any leaks prior to lighting your appliance. If you cannot
2.)
stop a leak by additional tightening of the connection, turn off
the natural gas supply at the shut-off valve on the gas source
piping. Disconnect the natural gas hose from gas supply and
have a gas service person make the needed repairs.
WARNING
Materials used in the construction of this device may
•
contain brass (which may contain lead), a chemical
known to the State of California to cause cancer, birth
defects, or other reproductive harm.
Combustion byproducts produced when using this
•
device contain chemicals known to the State of
California to cause cancer, birth defects or other
reproductive harm.
periódicas para determinar que la conexión sea apta para
continuar siendo usada.
Debe evitarse el contacto con objetos o substancias extraños
•
que la dañen.
Deben usarse todos los adaptadores (uniones) proporcionados
•
con el conector. No debe intentarse conectar los adaptadores
en los conectores directamente a los extremos rígidos de las
tuberías roscadas del distribuidor del equipo ni a la salida del
sistema de tubería de gas natural.
NO modifique este conjunto de manguera. Si el conjunto de
•
manguera no calza, devuélvalo al lugar de compra original y
obtenga el conjunto de manguera correcto para su artefacto a gas.
Examine el nuevo conjunto de manguera para verificar que
•
no esté dañado. No use el conjunto de manguera si este se
encuentra dañado. Si estuviera dañado, devuélvalo al lugar
original de compra.
NO use el artefacto hasta que se finalice la prueba de fugas y
•
se corrija cualquier fuga presente.
Manguito
Acoplamiento
Adaptador macho
Adaptador de llama
3/8 pulg. (9.5 mm)
Manguera de gas natural
Manguera de 10 pies (3 m) para gas
natural con conexión rápida
PELIGRO
Si no se cumplen estas advertencias e instrucciones, se
pueden producir una explosión o un incendio que pueden
causar daños materiales, lesiones personales graves o
la muerte.
NO DESECHE ESTAS ADVERTENCIAS E INSTRUCCIONES
ADVERTENCIA
Lea todas las instrucciones antes de instalar y usar.
•
Esta conexión está diseñada para uso al aire libre únicamente
•
con artefactos portátiles que pueden moverse para un cómodo
funcionamiento.
Esta conexión es para uso con sistemas de gas natural que no
•
excedan ½ PSI (3.45 KPA).
Esta conexión debe ser de largo adecuado para la aplicación
•
para la cual se va a usar. La conexión está diseñada para ser
movida después de la instalación, pero no puede torcerse,
retorcerse ni girarse. Deben realizarse inspecciones visuales
Pautas de instalación para el conjunto de manguera
Cierre el suministro de gas natural en la válvula de cierre de la
1.)
tubería de la fuente de gas.
Aplique cinta Teflon
2.)
®
a las roscas macho de la tubería de la
fuente de gas.
Conecte el extremo roscado hembra del acoplamiento a la
3.)
tubería de la fuente de gas de acuerdo con el Código de gas
combustible NFPA-54/ANSI Z223.1.
Abra el suministro de gas natural en la válvula de la tubería de
4.)
fuente de gas y verifique que no existan fugas.
Conecte el adaptador de llama de 3/8 pulg. (9.5 mm) de la
5.)
manguera de gas natural al distribuidor de gas o quemador
del artefacto de acuerdo con las instrucciones del fabricante
del artefacto.
Conecte la manguera de gas natural a la línea de suministro
6.)
empujando el manguito hacia atrás en el conector,
introduciendo el adaptador macho de la manguera en el
conector y soltando el manguito. Empuje el adaptador
macho hasta que el manguito calce a presión hacia adelante
trabando el adaptador macho en el conector. Nota: Esto inicia
automáticamente el flujo de gas natural al artefacto. Verifique
que estas conexiones no tengan fugas.
