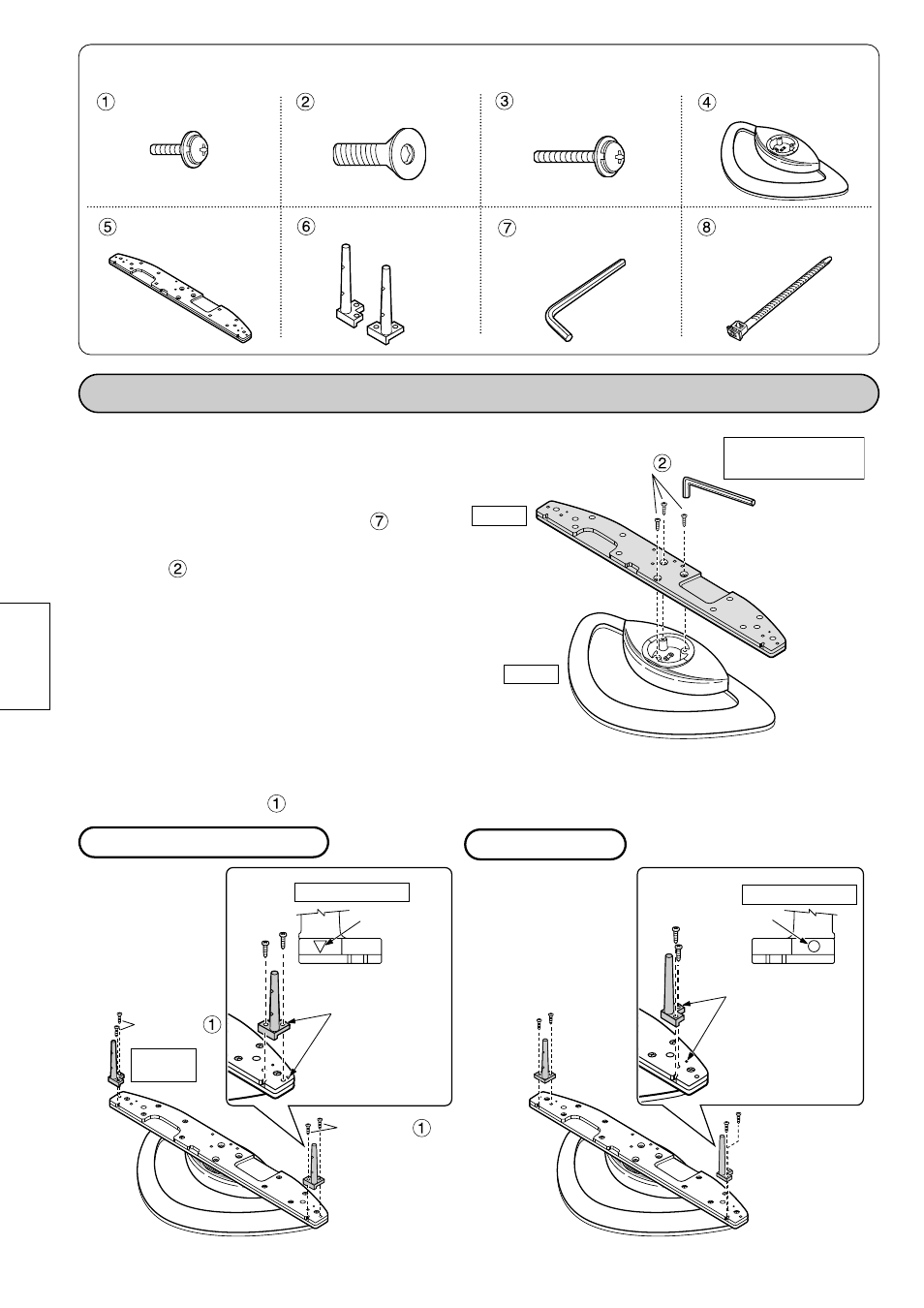

2. Fixez les supports verticaux.
1. Fixez la base sur le pied.
En utilisant la clé hexagonale coudée ,
serrez solidement la base du pied avec la
vis large comme montré sur l’illustration
ci-à droite.
Fixez solidement les barres gauche et droite sur la face supérieure de la base comme montré ci-dessus en
utilisant les vis courtes .
Montage du support
Pour 42 pouces/50 pouces Pour 37 pouces
Montage-onderdelen
Base ................. 1
Vis courtes ...... 4 Vis larges ........ 3 Vis longues ...... 4 Pied ............... 1
Supports verticaux
...... 2
Clé hexagonale coudée
...... 1
Serre-câble ..... 1
Support vertical
Support
vertical
Repère embouti Repère embouti
Vis courtes
Vis courtes
Support vertical
Alignez les repères
emboutis.
Alignez les repères
emboutis.
