Cautions

This unit is designed for negative ground (earth) 12 V

DC operation only.

Do not get the leads under a screw, or caught in moving

parts (e.g. seat railing).

Before making connections, turn the car ignition off to

avoid short circuits.

Connect the yellow and red power supply leads only

after all other leads have been connected.

Run all ground (earth) leads to a common ground

(earth) point.

Be sure to insulate any loose unconnected leads with

electrical tape for safety.

The use of optical instruments with this product will

increase eye hazard.

Notes on the power supply lead (yellow)

When connecting this unit in combination with other

stereo components, the connected car circuit’s rating

must be higher than the sum of each component’s fuse.

When no car circuits are rated high enough, connect

the unit directly to the battery.

Parts Iist

The numbers in the list are keyed to those in the

instructions.

The bracket  is attached to the unit before shipping.

Before mounting the unit, use the release keys  to

remove the bracket  from the unit. For details, see

“Removing the bracket ()” on the reverse side of the

sheet.

Keep the release keys for future use as they are

also necessary if you remove the unit from your

car.

Caution

Handle the bracket  carefully to avoid injuring your

fingers.

Catch

Note

Before installing, make sure that the catches on both sides of the bracket

are bent inwards 2 mm (

3

/

32

in). If the catches are straight or bent

outwards, the unit will not be installed securely and may spring out.

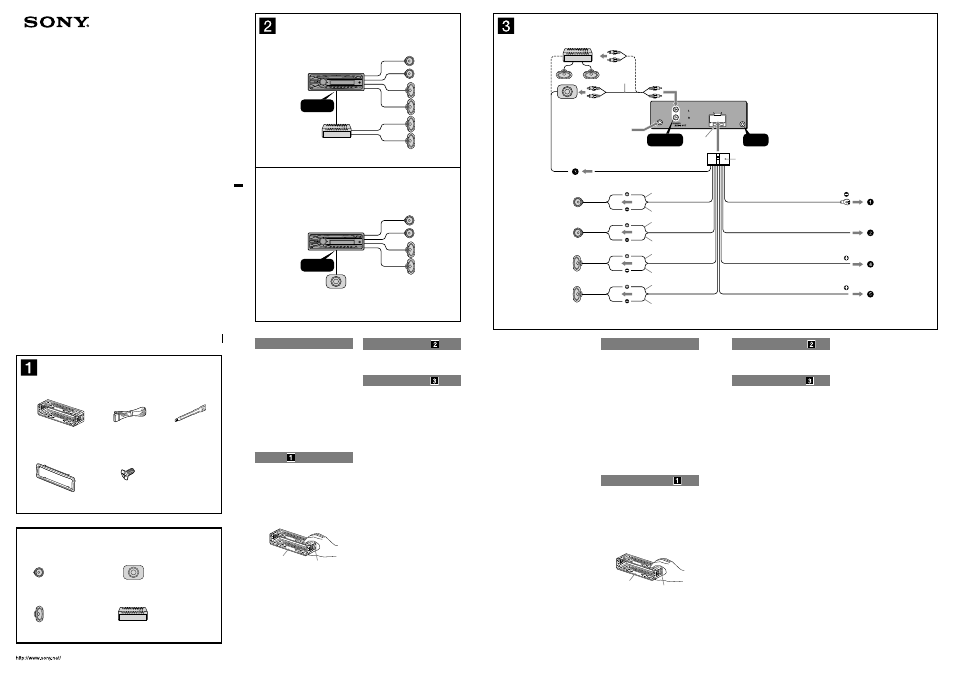

Connection example

Notes (-A)

Be sure to connect the ground (earth) lead before connecting the

amplifier.

The alarm will only sound if the built-in amplifier is used.

Connection diagram

To a metal surface of the car

First connect the black ground (earth) lead, then connect the yellow

and red power supply leads.

To the power antenna (aerial) control lead or

power supply lead of antenna (aerial) booster

Notes

It is not necessary to connect this lead if there is no power

antenna (aerial) or antenna (aerial) booster, or with a

manually-operated telescopic antenna (aerial).

When your car has a built-in FM/AM antenna (aerial) in the rear/

side glass, see “Notes on the control and power supply leads.”

To AMP REMOTE IN of an optional power

amplifier

This connection is only for amplifiers. Connecting any other system

may damage the unit.

To the +12 V power terminal which is energized

in the accessory position of the ignition switch

Notes

If there is no accessory position, connect to the +12 V power

(battery) terminal which is energized at all times.

Be sure to connect the black ground (earth) lead to a metal

surface of the car first.

When your car has a built-in FM/AM antenna (aerial) in the rear/

side glass, see “Notes on the control and power supply leads.”

To the +12 V power terminal which is energized

at all times

Be sure to connect the black ground (earth) lead to a metal surface

of the car first.

Notes on the control and power supply leads

The power antenna (aerial) control lead (blue) supplies +12 V DC when

you turn on the tuner.

When your car has built-in FM/AM antenna (aerial) in the rear/side

glass, connect the power antenna (aerial) control lead (blue) or the

accessory power supply lead (red) to the power terminal of the existing

antenna (aerial) booster. For details, consult your dealer.

A power antenna (aerial) without a relay box cannot be used with this

unit.

Memory hold connection

When the yellow power supply lead is connected, power will always be

supplied to the memory circuit even when the ignition switch is turned

off.
Notes on speaker connection

Before connecting the speakers, turn the unit off.

Use speakers with an impedance of 4 to 8 ohms, and with adequate

power handling capacities to avoid its damage.

Do not connect the speaker terminals to the car chassis, or connect the

terminals of the right speakers with those of the left speaker.

Do not connect the ground (earth) lead of this unit to the negative (–)

terminal of the speaker.

Do not attempt to connect the speakers in parallel.

Connect only passive speakers. Connecting active speakers (with

built-in amplifiers) to the speaker terminals may damage the unit.

To avoid a malfunction, do not use the built-in speaker leads installed

in your car if the unit shares a common negative (–) lead for the right

and left speakers.

Do not connect the unit’s speaker leads to each other.
Note on connection

If speaker and amplifier are not connected correctly, “FAILURE” appears

in the display. In this case, make sure the speaker and amplifier are

connected correctly.

4-192-043-

11

(1)

FM/AM

Compact Disc Player

Installation/Connections

Instalación/Conexiones
CDX-GT25MPW

©2010 Sony Corporation Printed in Thailand

REAR / SUB

AUDIO OUT

REMOTE

IN*3

REAR / SUB

AUDIO OUT*2

AMP REM

Max. supply current 0.3 A

Corriente máx. de alimentación de 0,3 A

Fuse (10 A)

Fusible (10 A)

Blue/white striped

Con rayas azules y blancas

ANT REM

Red

Rojo

Yellow

Amarillo

Black

Negro

Blue

Azul

White

Blanco

Green

Verde

Purple

Morado

White/black striped

Con rayas blancas y negras

Gray/black striped

Con rayas grises y negras

Green/black striped

Con rayas verdes y negras

Gray

Gris

Left

Izquierdo

Right

Derecho

Left

Izquierdo

Right

Derecho

Purple/black striped

Con rayas moradas y negras

*

1

Max. supply current 0.1 A

Corriente máx. de alimentación de 0,1 A

from car antenna (aerial)

desde la antena del automóvil

Equipment used in illustrations (not supplied)

Equipo utilizado en las ilustraciones (no suministrado)

Ч 2

Ч 4

Power amplifier

Amplificador de potencia

Front speaker

Altavoz frontal

Active subwoofer

Altavoz potenciador de

graves activo

Rear speaker

Altavoz posterior

A

B

*

1

RCA pin cord (not supplied)

*

2

AUDIO OUT can be switched SUB or REAR. For

details, see the supplied Operating Instructions.

*

3

Separate adaptor may be required.

*

1

Cable con terminales RCA (no suministrado)

*

2

AUDIO OUT (salida de audio) puede cambiarse a

SUB o REAR. Para obtener información, consulte

el manual de instrucciones suministrado.

*

3

Puede requerirse un adaptador independiente.
