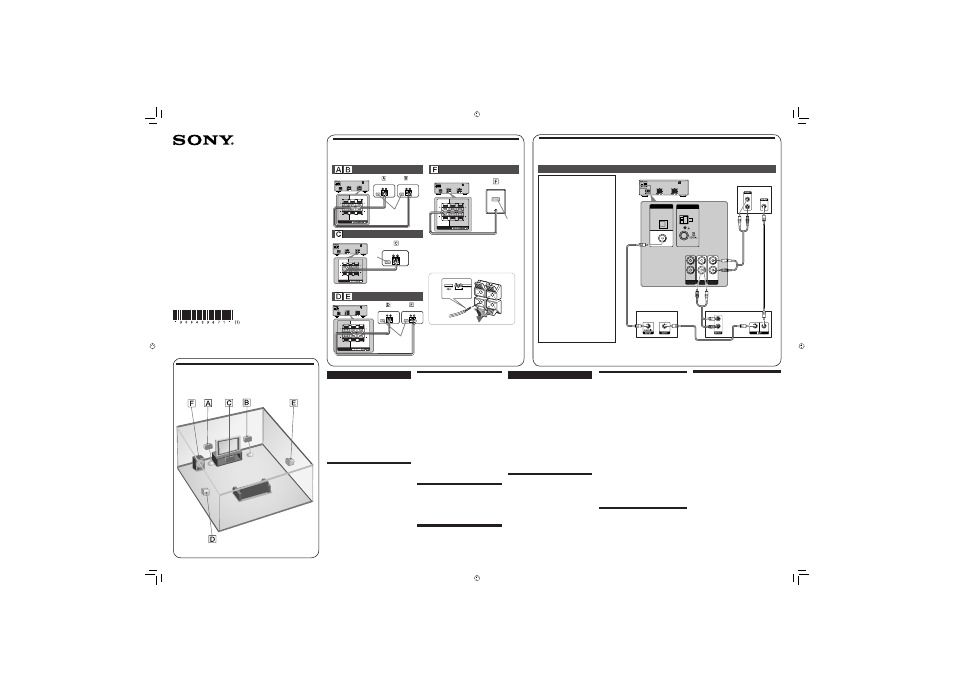

Video components/Componentes de vídeo
HT-DDW795
Quick Setup Guide
Guía de instalación rápida
1: Installing speakers/
1: Instalación de los altavoces
2: Connecting the speakers/
2: Conexión de los altavoces
SUB
WOOFER
DVD IN DIGITAL OPTICAL VIDEO 2/ BD IN COAXIAL ANTENNA AM
SA-CD/CD L R AUDIO IN TV AUDIO IN SAT AUDIO IN FRONT CENTER L R L R
SPEAKERS SURROUND L R L R
SPEAKERS
CENTER L R
L R
SPEAKERS FRONT
SS-MSP900 L SS-MSP900 R
FRONT CENTER L R
L R
SPEAKERS CENTER
SUB
WOOFER
DVD IN DIGITAL OPTICAL VIDEO 2/ BD IN COAXIAL ANTENNA AM
SA-CD/CD L R AUDIO IN TV AUDIO IN SAT AUDIO IN FRONT CENTER L R L R
SPEAKERS SURROUND L R L R
SPEAKERS
SS-CNP680
SUB
WOOFER
DVD IN
DIGITAL OPTICAL VIDEO 2/ BD IN COAXIAL ANTENNA AM
SA-CD/CD L R AUDIO IN TV AUDIO IN SAT AUDIO IN FRONT CENTER L R L R
SPEAKERS SURROUND L R L R
SPEAKERS
SS-SRP900 L SS-SRP900 R
SUB WOOFER L R
L R
SPEAKERS SURROUND
SPEAKERS
L R
L R
SUB WOOFER SURROUND
SUB
WOOFER
DVD IN DIGITAL OPTICAL VIDEO 2/ BD IN COAXIAL ANTENNA AM
SA-CD/CD L R AUDIO IN TV AUDIO IN SAT AUDIO IN FRONT CENTER L R L R SPEAKERS SURROUND L R L R SPEAKERS
SS-WP700
3: Connecting other components/
3: Conexión de otros componentes
2: Connecting the speakers
The illustrations above show how to connect the
speakers. Before you connect the speakers, check
the speaker label on the rear panel of the speakers
for the speaker type.
About speaker cords
• Black striped wire is minus (–) in polarity and
should be connected to the minus (–) speaker
terminal.
• Use the long speaker cords to connect the
surround speakers and the short speaker cords
to connect the front and center speakers.
About speaker jacks
• Connect the  jack to the  jack of the
receiver and connect the  jack to the  jack
of the receiver.
• Refer to the illustration above for details of
connecting speaker cords.
3: Connecting other components
This is an example of how to connect this
receiver and your components. Refer to step 3
of “Getting started” of the operating instructions
supplied with this receiver for details on other
connections and other components.
4: Connect all power cords last
Connect the AC power cord to a wall outlet.
Refer to “Connecting the AC power cord” in the
operating instructions supplied with the receiver.
A
A Speaker cord (supplied)/Cables de los altavoces
(suministrada)
B Speaker label/Etiqueta del altavoz
A
A DVD player/
Reproductor de DVD
Satellite tuner or Set-top box/
Sintonizador vía satélite o
decodifi cador
TV/Televisor
C Coaxial digital cord (supplied)/Cable digital coaxial (suministrada) D Audio cord (not supplied)/Cable de audio (no suministrado)
E Video cord (not supplied)/Cable de video (no suministrado)
B
English
This Quick Setup Guide describes how to
connect a DVD player, satellite tuner or set-top
box, TV, speakers, and a sub woofer so that you
can enjoy multi channel surround sound. Refer
to the operating instructions supplied with the
receiver for details.
The illustrations in the guide designate speakers
as
 through  .
 Front speaker (left)
 Front speaker (right)
 Center speaker
 Surround speaker (left)
 Surround speaker (right)
 Sub woofer
1: Installing speakers
The illustrations above show an example of a 5.1
channel speaker system (fi ve speakers and one
sub woofer) confi guration. Refer to the operating
instructions supplied with the receiver.
About speaker placement
The front speakers, center speaker and sub
woofer are magnetically shielded to allow it to be
installed near a TV set. However, as the surround
speakers are not magnetically shielded, we
recommend that you place them slightly further
away from a TV set.
Español
Esta guía de instalación rápida describe cómo
conectar un reproductor de DVD, un sintonizador
vía satélite o un decodifi cador, un televisor, los
altavoces y un altavoz potenciador de graves
para que pueda disfrutar del sonido envolvente
multicanal. Consulte el manual de instrucciones
suministrado con el receptor para obtener más
información.
En las ilustraciones de la guía, los altavoces se
identifi can de
 a .
 Altavoz frontal (izquierdo)
 Altavoz frontal (derecho)
 Altavoz central
 Altavoz de sonido envolvente (izquierdo)
 Altavoz de sonido envolvente (derecho)
 Altavoz potenciador de graves
1: Instalación de los altavoces
Las ilustraciones anteriores muestran un ejemplo
de confi guración de un sistema de altavoces
de 5.1 canales (cinco altavoces y un altavoz
potenciador de graves). Consulte el manual de
instrucciones suministrado con el receptor.
Sobre la ubicación del altavoz
Los altavoces frontales, el altavoz central y el
altavoz potenciador de graves están protegidos
magnéticamente para que puedan instalarse cerca
de un televisor. Sin embargo, debido a que los
altavoces de sonido envolvente no están protegidos
magnéticamente, se recomienda situarlos a una
distancia considerable del televisor.
2: Conexión de los altavoces
Las ilustraciones que aparece más arriba muestra
cómo conectar los altavoces. Antes de conectarlos,
compruebe la etiqueta del altavoz situada en el
panel posterior de los mismos para conocer el tipo
de altavoz.
Acerca de los cables de los
altavoces
• El cable con rayas negras tiene una polaridad
negativa (–) y se debe conectar al terminal de
altavoz negativo (–).
• Utilice los cables largos de conexión de
altavoces para conectar los altavoces de sonido
envolvente y los cables cortos de conexión de
altavoces para conectar el altavoz frontal y el
central.
Acerca de las tomas de los
altavoces
• Conecte la toma  a la toma  del receptor, y
conecte la toma  a la toma  del receptor.
• Consulte la ilustración anterior para obtener más
información sobre cómo conectar los cables de
los altavoces.
3: Conexión de otros
componentes
Este es un ejemplo de cómo conectar este
receptor a los componentes. Consulte el paso
3 de “Procedimientos iniciales” del manual de
instrucciones suministrado con el receptor para
obtener más información sobre cómo realizar otras
conexiones y sobre otros componentes.
Notes
• Be sure to connect the video output of the
DVD player and satellite tuner/set-top box
to the TV so that the image is displayed on
the TV. Refer to the operating instructions
of each component connected for details.
• To fully enjoy surround sound while
watching TV programmes, connect the
audio output of your TV jacks as shown
and turn off or mute the TV’s volume.
• To enjoy multi channel surround sound
from the DVD player, be sure to connect
the coaxial digital cord.
Notas
• Asegúrese de conectar la salida de vídeo
del reproductor de DVD y el sintonizador
vía satélite/decodifi cador al televisor
para poder visualizar las imágenes en
la pantalla del televisor. Para obtener
más información, consulte el manual
de instrucciones de cada uno de los
dispositivos conectados.
• Para disfrutar plenamente del sonido
envolvente mientras ve programas de
televisión, conecte la salida de audio de
las tomas del televisor tal como se indica
y desactive o silencie el volumen del
televisor.
• Para disfrutar del sonido envolvente
multicanal a través del reproductor de
DVD, asegúrese de conectar el cable digital
coaxial.
B
B
B
SUB WOOFER
DVD IN
DIGITAL OPTICAL VIDEO 2/ BD IN COAXIAL ANTENNA AM
SA-CD/CD L R AUDIO IN TV AUDIO IN SAT AUDIO IN FRONT CENTER L R
L R
SPEAKERS SURROUND L R
L R
SPEAKERS
DVD IN
DIGITAL
OPTICAL
VIDEO 2/ BD IN
COAXIAL
ANTENNA
AM
SA-CD/CD
L
R
AUDIO IN
TV SAT
AUDIO IN
AUDIO VIDEO 1 VIDEO VIDEO 2
C
D
E
L
R
AUDIO
L
R
VIDEO
D E
AUDIO IN
4: Conecte todos los cables de
alimentación en último lugar
Conecte el cable de alimentación de ca a una toma
de pared. Consulte el apartado “Conexión del cable
de alimentación de ca” del manual de instrucciones
suministrado con el receptor.
