6 DE Vorbereitungen

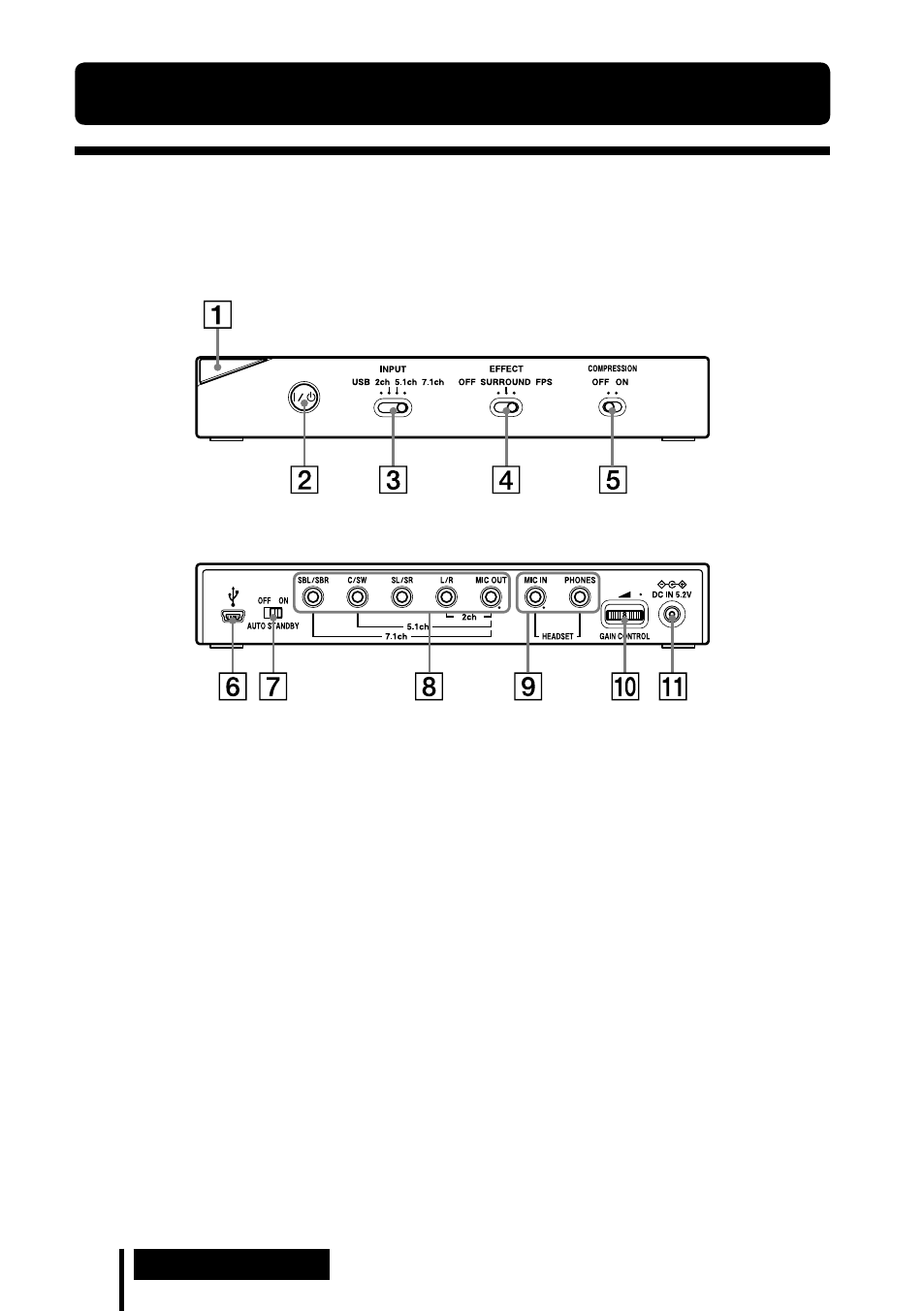

Lage und Funktion der Teile
Beschreibung der Teile am digitalen
Raumklangprozessor
Vorderseite des Prozessors
Rückseite des Prozessors
 Netzanzeige
(siehe Seite 16)
 Schalter  /  (Ein/Bereitschaft)
(siehe Seite 16)
 Schalter INPUT (USB/ch/5.1ch/7.1ch)
 Schalter EFFECT (OFF/SURROUND/
FPS)
(siehe Seite 17)
 Schalter COMPRESSION (OFF/ON)
(siehe Seite 18)
  USB-Anschluss
(siehe Seite 11)
 Schalter AUTO STANDBY (OFF/ON)
(siehe Seite 19)
 7.1ch/5.1ch/ch-Buchsen (SBL/SBR,
C/SW, SL/SR, L/R, MIC OUT*)
 HEADSET-Buchsen (MIC IN*, PHONES)
(siehe Seite 12)
 GAIN CONTROL*
(siehe Seite 19)
 Buchse  DC IN 5.V
(siehe Seite 12)
* Zur leichteren Orientierung befindet sich auf dem Prozessor ein fühlbarer Punkt.
