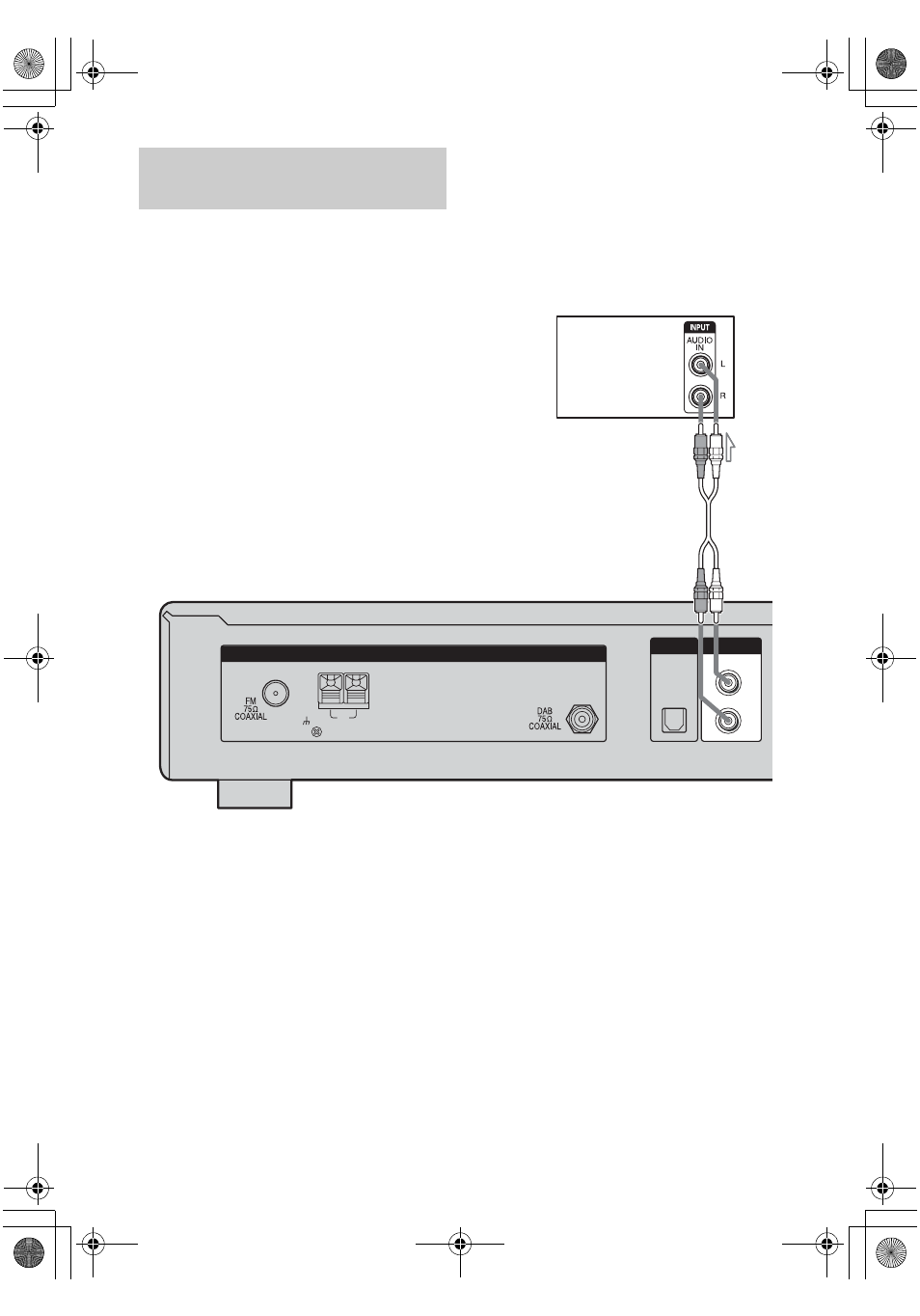

Nella seguente illustrazione sono riportate le
modalità di collegamento di un componente
dotato di prese analogiche, ad esempio un
amplificatore e così via.
Note
• Durante il collegamento del cavo audio, inserire le
spine bianche nelle prese bianche (L) e le spine
rosse nelle prese rosse (R).
• Inserire le spine a fondo nelle prese, in quanto
collegamenti parziali potrebbero causare disturbi.
Collegamento di componenti
dotati di prese audio analogiche
AM
ANTENNA
L
R
DAB
OPTICAL OUT
DIGITAL
OUT
ANALOG
Amplificatore
A
A Cavo audio (in dotazione)
