3a: Collegamento dei componenti audio
Nella seguente illustrazione sono riportate le
modalità di collegamento di un lettore Super
Audio CD/lettore CD.
Una volta collegato il lettore Super Audio CD/
lettore CD, passare alla sezione “3b:
Collegamento dei componenti video” (pagina
18).

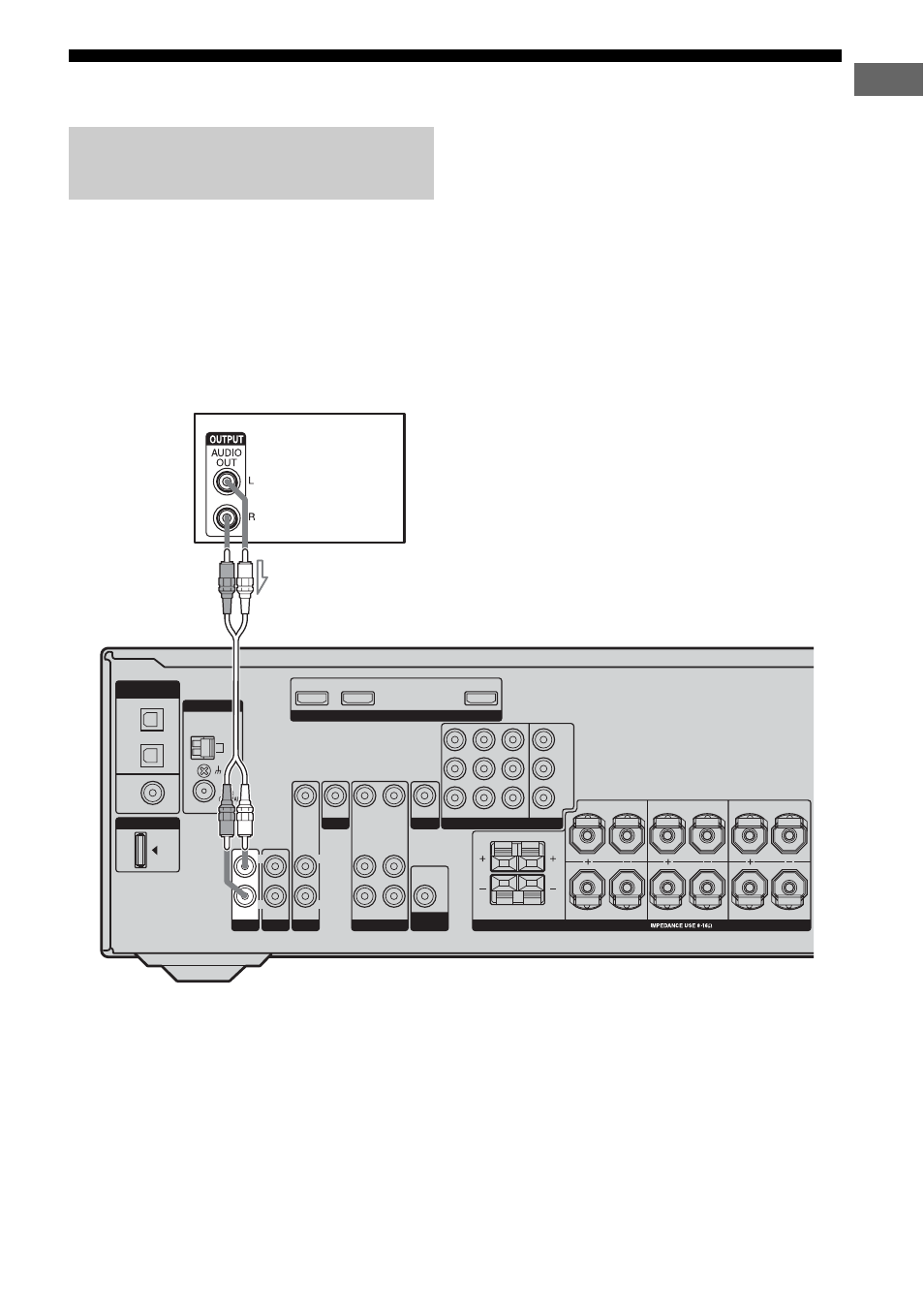

Collegamento di un lettore
Super Audio CD/lettore CD
DIGITAL
(ASSIGNABLE)
DMPORT
OPTICAL
SAT
IN
DVD
IN
COAXIAL
ANTENNA
VIDEO 1
IN
AM
HDMI
DVD IN VIDEO 2/BD IN OUT
TV
IN
SAT
AUDIO IN
VIDEO IN
DVD
VIDEO IN
VIDEO 1
AUDIO OUT
VIDEO OUT VIDEO OUT
AUDIO IN
AUDIO OUT
VIDEO IN
L
R
L
R
SUB
WOOFER
MONITOR
SAT IN
COMPONENT VIDEO
DVD IN VIDEO 1 IN
Y
P B /C B
P R /C R
MONITOR OUT
SPEAKERS
FRONT B FRONT A
L
L
R
R
SURROUND
L
R
CENTER
SURROUND BACK
SA-CD/CD
IN
L
R
Lettore Super Audio
CD/Lettore CD
A
A Cavo audio (non in dotazione)
