SONY CDX-GT201C/GT200S/GT200/GT100 (GB,DE,FR,IT,NL) 2-669-722-12(1)

SONY CDX-GT201C/GT200S/GT200/GT100 (GB,DE,FR,IT,NL) 2-669-722-12(1)

SONY CDX-GT201C/GT200S/GT200/GT100 (GB,DE,FR,IT,NL) 2-669-722-12(1)

SONY CDX-GT201C/GT200S/GT200/GT100 (GB,DE,FR,IT,NL) 2-669-722-12(1)

L

R

1

3

5

7

2

4

6

8

5

7

4

8

AUDIO OUT REAR

*

3

REMOTE IN

*

4

Let op

• Dit apparaat is ontworpen voor gebruik op een auto-

accu van 12 V gelijkstroom, negatief geaard.

• Zorg ervoor dat de draden niet onder een schroef

of tussen bewegende onderdelen (b.v. zetelrail)
terechtkomen.

• Voordat u de aansluitingen maakt, moet u het contact

uitzetten om kortsluiting te vermijden.

• Sluit het netsnoer

 aan op het apparaat en

de luidsprekers voordat u het aansluit op de
hulpvoedingsaansluiting.

Sluit alle aarddraden op een

gemeenschappelijk aardpunt aan.

• Voorzie niet aangesloten draden om veiligheidsredenen

altijd van isolatietape.

Opmerkingen bij de voedingskabel (geel)
• Wanneer u dit apparaat aansluit samen met andere

componenten, moet het vermogen van de aangesloten
autostroomkring groter zijn dan de som van de
zekeringen van elke component afzonderlijk.

• Wanneer het vermogen ontoereikend is, moet u het

apparaat rechtstreeks aansluiting op de accu.

Onderdelenlijst

• De nummers in de afbeelding verwijzen naar die in de

montage-aanwijzingen.

• De beugel

 en de beschermende rand  worden

bevestigd op het apparaat voordat dit wordt
verzonden. Voordat u het apparaat plaatst, moet u de
ontgrendelingssleutels

 gebruiken om de beugel 

en de beschermende rand

 te verwijderen van het

apparaat. Zie "De beschermende rand en de beugel
verwijderen (

)" aan de achterzijde van dit vel voor

meer informatie.

Bewaar de ontgrendelingssleutels

voor

toekomstig gebruik omdat u deze ook
nodig hebt om het apparaat uit de auto te
verwijderen.

Let op
Houd de beugel

 voorzichtig vast zodat u uw vingers

niet verwondt.

Opmerking
Voordat u het apparaat installeert, moet u de grepen aan beide
zijden van de beugel

2 mm naar binnen buigen. Als de grepen

recht zijn of naar buiten gebogen, kan het apparaat niet goed
worden bevestigd en kan dit losschieten.

Voorbeeldaansluitingen

Opmerkingen
Sluit eerst de aarddraad aan voordat u de versterker aansluit.
U hoort de waarschuwingstoon alleen als de ingebouwde

versterker wordt gebruikt.

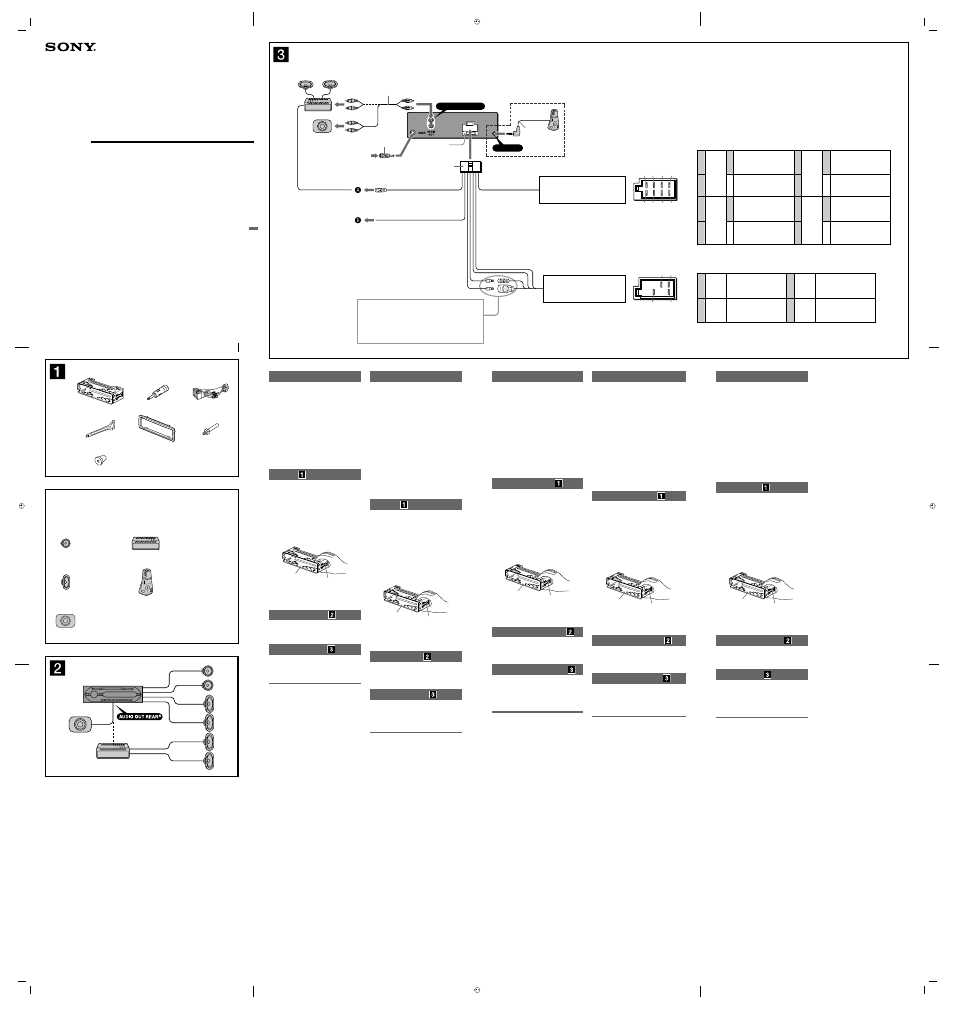

Aansluitschema

Naar AMP REMOTE IN van een optionele

eindversterker
Deze aansluiting is alleen bedoeld voor versterkers. Door
een ander systeem aan te sluiten kan het apparaat worden
beschadigd.

Naar het interface-snoer van een

autotelefoon

Waarschuwing

Indien u een elektrische antenne heeft zonder relaiskast,
kan het aansluiten van deze eenheid met het bijgeleverde
netsnoer

 de antenne beschadigen.

Opmerkingen over de bedienings- en voedingskabels
• De antennevoedingskabel (blauw) levert +12 V gelijkstroom

wanneer u de tuner inschakelt of de AF (Alternative
Frequency) of TA (Traffi c Announcement) functie activeert.

• Wanneer uw auto is uitgerust met een FM/MW/LW-antenne

in de achterruit/voorruit, moet u de antennevoedingskabel
(blauw) of de hulpvoedingskabel (rood) aansluiten op de
voedingsingang van de bestaande antenneversterker.
Raadpleeg uw dealer voor meer details.

• Met dit apparaat is het niet mogelijk een automatische antenne

zonder relaiskast te gebruiken.

Instandhouden van het geheugen
Zolang de gele stroomdraad is aangesloten, blijft de
stroomvoorziening van het geheugen intact, ook wanneer het
contact van de auto wordt uitgeschakeld.

Opmerkingen betreffende het aansluiten van de luidsprekers
• Zorg dat het apparaat is uitgeschakeld, alvorens de

luidsprekers aan te sluiten.

• Gebruik luidsprekers met een impedantie van 4 tot 8 Ohm

en let op dat die het vermogen van de versterker kunnen
verwerken. Als dit wordt verzuimd, kunnen de luidsprekers
ernstig beschadigd raken.

• Verbind in geen geval de aansluitingen van de luidsprekers

met het chassis van de auto en sluit de aansluitingen van de
rechter- en linkerluidspreker niet op elkaar aan.

• Verbind de aarddraad van dit apparaat niet met de negatieve

(–) aansluiting van de luidspreker.

• Probeer nooit de luidsprekers parallel aan te sluiten.
• Sluit geen actieve luidsprekers (met ingebouwde versterkers)

aan op de luidspreker-aansluiting van dit apparaat. Dit zal
leiden tot beschadiging van de actieve luidsprekers. Sluit dus
altijd uitsluitend luidsprekers zonder ingebouwde versterker
aan.

• Om defecten te vermijden mag u de bestaande

luidsprekerbedrading in uw auto niet gebruiken wanneer er een
gemeenschappelijke negatieve (–) draad is voor de rechter- en
linkerluidsprekers.

• Verbind de luidsprekerdraden niet met elkaar.

Opmerking over aansluiten
Als de luidspreker en versterker niet correct zijn aangesloten,
wordt "FAILURE" in het display weergegeven. In dit geval moet u
zorgen dat de luidspreker en versterker correct zijn aangesloten.

Précautions

• Cet appareil est conçu pour fonctionner sur un courant

continu de 12 V avec masse négative.

• Evitez de coincer les câbles sous des vis ou dans des

pièces mobiles (par exemple, armature de siège).

• Avant d’effectuer des raccordements, éteignez le

moteur pour éviter les courts-circuits.

• Branchez le câble d’alimention

 sur l’appareil et les

haut-parleurs avant de le brancher sur le connecteur
d’alimentation auxiliaire.

Rassemblez tous les câbles de terre en un

point de masse commun.

• Veillez à isoler tout câble ou câble non connecté avec

du ruban isolant.

Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres

équipements stéréo, la valeur nominale des circuits du
véhicule raccordés doit être supérieure à la somme des
fusibles de chaque élément.

• Si aucun circuit de la voiture n’est assez puissant,

raccordez directement l’appareil à la batterie.

Liste des composants

• Les numéros de la liste correspondent à ceux des

instructions.

• Le support

 et le tour de protection  sont fi xйs а

l’appareil en usine. Avant le montage de l’appareil,
utilisez les clés de déblocage

 pour détacher le

support

 et le tour de protection  de l’appareil.

Pour de plus amples informations, reportez-vous à la
section « Retrait du tour de protection et du support
(

) » au verso de la feuille.

Conservez les clés de déblocage

pour

une utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.

Avertissement
Manipulez le support

 avec soin pour éviter de vous

blesser aux doigts.

Remarque
Avant l’installation, assurez-vous que les loquets des deux
côtés du support

sont bien pliés de 2 mm vers l’intérieur. Si

les loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut
pas être fi xé solidement et peut se détacher.

Exemple de raccordement

Remarques
Raccordez d’abord le câble de mise à la masse avant de

connecter l’amplifi cateur.

L’alarme est émise uniquement lorsque l’amplifi cateur intégré

est utilisé.

Schémas de raccordement

Au niveau du AMP REMOTE IN d’un

amplifi cateur de puissance facultatif
Ce raccordement existe seulement pour les amplifi cateurs.
Le raccordement à tout autre système peut endommager
l’appareil.

Vers le cordon de liaison d’un téléphone de

voiture

Avertissement

Si vous disposez d’une antenne électrique sans boîtier
de relais, le branchement de cet appareil au moyen du
cordon d’alimentation fourni

 risque d’endommager

l’antenne.
Remarques sur les câbles de commande et de puissance
Le câble de commande (bleu) fournit du courant continu de

+12 V lorsque vous mettez le tuner sous tension ou lorsque
vous activez la fonction AF (fréquence alternative) ou TA
(informations circulation).

Lorsque votre voiture est équipée d’une antenne FM/MW

(GO)/LW (PO) intégrée dans la vitre arrière/latérale,
raccordez le câble de commande d’antenne (bleu) ou
l’entrée d’alimentation des accessoires (rouge) au bornier
de l’amplifi cateur d’antenne existant. Pour plus de détails,
consultez votre revendeur.

Une antenne électrique sans boîtier de relais ne peut pas être

utilisée avec cet appareil.

Raccordement pour la conservation de la mémoire
Lorsque le câble de commande d’antenne jaune est connecté,
le circuit de la mémoire est alimenté en permanence même si la
clé de contact est en position d’arrêt.

Remarques sur le raccordement des haut-parleurs
Avant de raccorder les haut-parleurs, mettre l’appareil hors

tension.

Utiliser des haut-parleurs ayant une impédance de 4

à 8 ohms et une capacité adéquate sous peine de les
endommager.

Ne pas raccorder les bornes du système de haut-parleurs au

châssis de la voiture et ne pas connecter les bornes du haut-
parleur droit à celles du haut-parleur gauche.

Ne pas raccorder le câble de mise à la masse de cet appareil

à la borne négative (–) du haut-parleur.

• Ne pas tenter de raccorder les haut-parleurs en parallèle.
• Connectez uniquement des haut-parleurs passifs. La

connexion de haut-parleurs actifs (avec des amplifi cateurs
intégrés) aux bornes des haut-parleurs pourrait endommager
l’appareil.

Pour éviter tout dysfonctionnement, n’utilisez pas les câbles

des haut-parleurs intégrés installés dans votre voiture si
l’appareil dispose d’un câble négatif commun (–) pour les
haut-parleurs droit et gauche.

Ne raccordez pas entre eux les cordons des haut-parleurs de

l’appareil.

Remarque sur le raccordement
Si les enceintes et l’amplifi cateur ne sont pas raccordés
correctement, le message « FAILURE » s’affi che. Dans ce cas,
assurez-vous que les enceintes et l’amplifi cateur sont raccordés
correctement.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Betrieb bei 12 V

Gleichstrom (negative Erdung) bestimmt.

• Achten Sie darauf, dass die Kabel nicht unter einer

Schraube oder zwischen beweglichen Teilen wie
z. B. in einer Sitzschiene eingeklemmt werden.

• Schalten Sie, bevor Sie irgendwelche Anschlüsse

vornehmen, die Zündung des Fahrzeugs aus, um
Kurzschlüsse zu vermeiden.

• Verbinden Sie das Stromversorgungskabel

 mit dem

Gerät und den Lautsprechern, bevor Sie es mit dem
Hilfsstromanschluss verbinden.

Schließen Sie alle Erdungskabel an einen

gemeinsamen Massepunkt an.

• Aus Sicherheitsgründen müssen alle losen, nicht

angeschlossenen Drähte mit Isolierband abisoliert
werden.

Hinweise zum Stromversorgungskabel (gelb)
• Wenn Sie dieses Gerät zusammen mit anderen

Stereokomponenten anschließen, muss der
Autostromkreis, an den die Geräte angeschlossen sind,
eine höhere Leistung aufweisen als die Summe der
Sicherungen der einzelnen Komponenten.

• Wenn kein Autostromkreis eine so hohe Leistung

aufweist, schließen Sie das Gerät direkt an die Batterie
an.

Teileliste

• Die Nummern in der Liste sind dieselben wie im

Erläuterungstext.

• Die Halterung

 und die Schutzumrandung  werden

vor dem Ausliefern am Gerät angebracht. Bevor Sie
das Gerät montieren, nehmen Sie die Halterung

 und

die Schutzumrandung

 mithilfe der Löseschlüssel 

bitte vom Gerät ab. Einzelheiten dazu fi nden Sie unter
„Abnehmen der Schutzumrandung und der Halterung
(

)“ auf der Rückseite dieses Blattes.

Bewahren Sie die Löseschlüssel

für den

späteren Gebrauch auf. Sie werden
z. B. benötigt, wenn Sie das Gerät aus dem
Fahrzeug ausbauen wollen.

Vorsicht
Seien Sie beim Umgang mit der Halterung

 vorsichtig,

damit Sie sich nicht die Hände verletzen.

Hinweis
Vergewissern Sie sich vor dem Installieren, dass die
Verriegelungen an beiden Seiten der Halterung

um 2 mm

nach innen gebogen sind. Wenn die Verriegelungen gerade oder
nach außen gebogen sind, lässt sich das Gerät nicht sicher
installieren und kann herausspringen.

Anschlussbeispiel

Hinweise
Schließen Sie unbedingt zuerst das Massekabel an, bevor Sie

den Verstärker anschließen.

Der Alarm ist nur zu hören, wenn der integrierte Verstärker

verwendet wird.

Anschlussdiagramm

An AMP REMOTE IN des gesondert

erhältlichen Endverstärkers
Dieser Anschluss ist ausschließlich für Verstärker gedacht.
Schließen Sie nichts anderes daran an. Andernfalls kann
das Gerät beschädigt werden.

An Schnittstellenkabel eines Autotelefons

Warnung

Wenn Sie eine Motorantenne ohne Relaiskästchen
verwenden, kann durch Anschließen dieses Geräts mit
dem mitgelieferten Stromversorgungskabel

 die

Antenne beschädigt werden.
Steuer- und Stromversorgungsleitungen
Die Motorantennen-Steuerleitung (blau) liefert +12 V

Gleichstrom, wenn Sie den Tuner einschalten oder die
AF- (Alternativfrequenzsuche) oder die TA-Funktion
(Verkehrsdurchsagen) aktivieren.

Wenn das Fahrzeug mit einer in der Heck-/

Seitenfensterscheibe integrierten FM (UKW)/MW/LW-
Antenne ausgestattet ist, schließen Sie die Motorantennen-
Steuerleitung (blau) oder die Zubehörstromversorgungsleitung
(rot) an den Stromversorgungsanschluss des vorhandenen
Antennenverstärkers an. Näheres dazu erfahren Sie bei Ihrem
Händler.

Es kann nur eine Motorantenne mit Relaiskästchen

angeschlossen werden.

Stromversorgung des Speichers
Wenn die gelbe Stromversorgungsleitung angeschlossen ist,
wird der Speicher stets (auch bei ausgeschalteter Zündung) mit
Strom versorgt.

Hinweise zum Lautsprecheranschluss
Schalten Sie das Gerät aus, bevor Sie die Lautsprecher

anschließen.

Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und

8 Ohm und ausreichender Belastbarkeit. Ansonsten können die
Lautsprecher beschädigt werden.

Verbinden Sie die Lautsprecheranschlüsse nicht mit dem

Wagenchassis und verbinden Sie auch nicht die Anschlüsse
des rechten mit denen des linken Lautsprechers.

Verbinden Sie die Masseleitung dieses Geräts nicht mit dem

negativen (–) Lautsprecheranschluss.

Versuchen Sie nicht, Lautsprecher parallel anzuschließen.
An die Lautsprecheranschlüsse dieses Geräts dürfen nur

Passivlautsprecher angeschlossen werden. Schließen Sie
keine Aktivlautsprecher (Lautsprecher mit eingebauten
Verstärkern) an, da das Gerät sonst beschädigt werden
könnte.

Um Fehlfunktionen zu vermeiden, verwenden Sie nicht die

im Fahrzeug installierten, integrierten Lautsprecherleitungen,
wenn am Ende eine gemeinsame negative (–) Leitung für den
rechten und den linken Lautsprecher verwendet wird.

Verbinden Sie nicht die Lautsprecherkabel des Geräts

miteinander.

Hinweis zum Anschließen
Wenn Lautsprecher und Verstärker nicht richtig angeschlossen
sind, erscheint „FAILURE“ im Display. Vergewissern Sie sich
in diesem Fall, dass Lautsprecher und Verstärker richtig
angeschlossen sind.

Attenzione

• Questo apparecchio è stato progettato per l’uso solo a

12 V CC con massa negativa.

• Evitare che i cavi rimangano bloccati da una vite o

incastrati nelle parti mobili (ad esempio nelle guide
scorrevoli dei sedili).

• Prima di effettuare i collegamenti, spegnere il motore

dell’automobile onde evitare di causare cortocircuiti.

• Collegare il cavo di collegamento dell’alimentazione

 all’apparecchio e ai diffusori prima di collegarlo al
connettore di alimentazione accessoria.

Portare tutti i cavi di massa a un punto di

massa comune.

• Per sicurezza, assicurarsi di isolare qualsiasi cavo non

collegato utilizzando del nastro adesivo.

Note sul cavo di alimentazione (giallo)
• Se questo apparecchio viene collegato in combinazione

con altri componenti stereo, la potenza nominale
dei circuiti dell’automobile deve essere superiore a
quella prodotta dalla somma dei fusibili di ciascun
componente.

• Se la potenza nominale dei circuiti dell’automobile non

è suffi ciente, collegare l’apparecchio direttamente alla
batteria.

Elenco dei componenti

• I numeri nella lista corrispondono a quelli riportati nelle

istruzioni.

• La staffa

 e la cornice di protezione  vengono

applicati all’unità in fabbrica. Prima di installare l’unità,
utilizzare le chiavette di rilascio

 per rimuovere la

staffa

 e la cornice di protezione  dall’apparecchio.

Per ulteriori informazioni, vedere “Rimozione della
staffa e della cornice di protezione (

)” sul lato

opposto del foglio.

Conservare le chiavette di rilascio

per un

uso futuro in quanto sono necessarie per
rimuovere l’unità dall’auto.

Attenzione
Maneggiare la staffa

 con cautela per evitare di ferirsi

le mani.

Nota
Prima di installare l’unità, accertarsi di ripiegare i fermi presenti
su entrambi i lati della staffa

verso l’interno di 2 mm. Se i fermi

sono diritti o ripiegati verso l’esterno, l’apparecchio non verrà
installato in modo sicuro e potrebbe fuoriuscire.

Esempio di collegamento

Note
Assicurarsi di collegare il cavo di terra prima di collegare

l’apparecchio all’amplifi catore.

Il segnale viene emesso solo se si utilizza l’amplifi catore

incorporato.

Schema di collegamento

A AMP REMOTE IN di un amplifi catore di

potenza opzionale
Questo collegamento è riservato esclusivamente agli
amplifi catori. Non collegare un tipo di sistema diverso onde
evitare di causare danni all’apparecchio.

Al cavo interfaccia di un telefono per auto

Avvertenza

Quando si collega l’apparecchio con il cavo di
alimentazione in dotazione

, si potrebbe danneggiare

l’antenna elettrica se questa non dispone di scatola a relè.
Note sui cavi di controllo e di alimentazione
Il cavo (blu) di controllo dell’antenna elettrica fornisce

alimentazione pari a +12 V CC quando si attiva il sintonizzatore
oppure la funzione TA (notiziario sul traffi co) o AF (frequenza
alternativa).

Se l’automobile è dotata di antenna FM/MW/LW incorporata

nel vetro posteriore/laterale, collegare il cavo (blu) di
controllo dell’antenna elettrica o il cavo (rosso) di ingresso
dell’alimentazione accessoria al terminale di alimentazione
del preamplifi catore dell’antenna esistente. Per ulteriori
informazioni, consultare il proprio fornitore.

Non è possibile usare un’antenna elettrica senza scatola a relè

con questo apparecchio.

Collegamento per la conservazione della memoria
Quando il cavo di ingresso alimentazione giallo è collegato, viene
sempre fornita alimentazione al circuito di memoria anche quando
l’interruttore di accensione è spento.

Note sul collegamento dei diffusori
Prima di collegare i diffusori spegnere l’apparecchio.
Usare diffusori di impedenza compresa tra 4 e 8 ohm e con

capacità di potenza adeguata, altrimenti i diffusori potrebbero
venir danneggiati.

Non collegare i terminali del sistema diffusori al telaio dell’auto

e non collegare i terminali del diffusore destro a quelli del
diffusore sinistro.

Non collegare il cavo di terra di questo apparecchio al terminale

negativo (–) del diffusore.

Non collegare i diffusori in parallelo.
Assicurarsi di collegare soltanto diffusori passivi, poiché il

collegamento di diffusori attivi, dotati di amplifi catori incorporati,
ai terminali dei diffusori potrebbe danneggiare l’apparecchio.

Per evitare problemi di funzionamento, non utilizzare i cavi dei

diffusori incorporati installati nell’automobile se l’apparecchio
condivide un cavo comune negativo (–) per i diffusori destro e
sinistro.

Non collegare fra loro i cavi dei diffusori dell’apparecchio.

Nota sui collegamenti
Se l’amplifi catore e il diffusore non sono collegati correttamente,
“FAILURE” viene visualizzato nel display. In tal caso, accertarsi
che l’amplifi catore e il diffusore siano collegati correttamente.

Verriegelung

Fermo

Greep

Loquet

Cautions

• This unit is designed for negative earth 12 V DC

operation only.

• Do not get the leads under a screw, or caught in moving

parts (e.g. seat railing).

• Before making connections, turn the car ignition off to

avoid short circuits.

• Connect the power connecting lead

 to the unit and

speakers before connecting it to the auxiliary power
connector.

Run all earth leads to a common earth point.
• Be sure to insulate any loose unconnected leads with

electrical tape for safety.

Notes on the power supply lead (yellow)
• When connecting this unit in combination with other

stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.

• When no car circuits are rated high enough, connect

the unit directly to the battery.

Parts Iist

• The numbers in the list are keyed to those in the

instructions.

• The bracket

 and the protection collar  are

attached to the unit before shipping. Before mounting
the unit, use the release keys

 to remove the bracket

 and the protection collar  from the unit. For
details, see “Removing the protection collar and the
bracket (

)” on the reverse side of the sheet.

Keep the release keys

for future use as they

are also necessary if you remove the unit from
your car.

Caution
Handle the bracket

 carefully to avoid injuring your

fi ngers.

Note
Before installing, make sure that the catches on both sides of
the bracket

are bent inwards 2 mm. If the catches are straight

or bent outwards, the unit will not be installed securely and may
spring out.

Connection example

Notes
Be sure to connect the earth lead before connecting the

amplifi er.

The alarm will only sound if the built-in amplifi er is used.

Connection diagram

To AMP REMOTE IN of an optional power

amplifi er
This connection is only for amplifi ers. Connecting any other
system may damage the unit.

To the interface cable of a car telephone

Warning

If you have a power aerial without a relay box,
connecting this unit with the supplied power connecting
lead

 may damage the aerial.

Notes on the control power and suppy leads
The power aerial control lead (blue) supplies +12 V DC when

you turn on the tuner, or when you activate the AF (Alternative
Frequency) or TA (Traffi c Announcement) function.

When your car has built-in FM/MW/LW aerial in the rear/side

glass, connect the power aerial control lead (blue) or the
accessory power input lead (red) to the power terminal of the
existing aerial booster. For details, consult your dealer.

A power aerial without a relay box cannot be used with this

unit.

Memory hold connection
When the yellow power input lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.

Notes on speaker connection
Before connecting the speakers, turn the unit off.
Use speakers with an impedance of 4 to 8 ohms, and with

adequate power handling capacities to avoid its damage.

Do not connect the speaker terminals to the car chassis, or

connect the terminals of the right speakers with those of the
left speaker.

Do not connect the earth lead of this unit to the negative (–)

terminal of the speaker.

Do not attempt to connect the speakers in parallel.
Connect only passive speakers. Connecting active speakers

(with built-in amplifi ers) to the speaker terminals may damage
the unit.

To avoid a malfunction, do not use the built-in speaker leads

installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.

Do not connect the unit’s speaker leads to each other.

Note on connection
If speaker and amplifi er are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifi er are connected correctly.

Catch

Installation/Connections

Installation/Anschluss

Installation/Connexions

Installazione/Collegamenti

Montage/Aansluitingen

© 2006 Sony Corporation

Printed in Thailand

2-669-722-12(1)

× 2

Positions 1, 2, 3, and 6 do not have pins.
An Position 1, 2, 3 und 6 befi nden sich keine Stifte.
Les positions 1, 2, 3 et 6 ne comportent pas de broches.
Le posizioni 1, 2, 3 e 6 non hanno piedini.
De posities 1, 2, 3 en 6 hebben geen pins.

4

Yellow

Gelb

Jaune
Giallo

Geel

continuous power supply

permanente Stromversorgung

alimentation continue

alimentazione continua

continu voeding

7

Red

Rot

Rouge
Rosso

Rood

switched power supply

geschaltete Stromversorgung

alimentation commutée

alimentazione commutata

geschakelde voeding

5

Blue
Blau
Bleu

Blu

Blauw

power aerial control

Motorantennensteuerung

antenne électrique

comando dell’antenna elettrica

automatische antenne

8

Black

Schwarz

Noir

Nero

Zwart

earth

Masse
masse

terra

aarding

Negative polarity positions 2, 4, 6, and 8 have striped leads.
An den negativ gepolten Positionen 2, 4, 6 und 8 befi nden sich gestreifte Adern.
Les positions de polarité négative 2, 4, 6 et 8 sont dotées de cordons rayés.
Le posizioni a polarità negativa 2, 4, 6 e 8 hanno cavi rigati.
De posities voor negatieve polariteit (2, 4, 6 en 8) hebben gestreepte kabels.

1

Purple
Violett
Mauve

Viola

Paars

+

Speaker, Rear, Right

Lautsprecher hinten rechts

Haut-parleur, arrière, droit

Diffusore, posteriore, destro

Luidspreker, achter, rechts

5

White

Weiß

Blanc

Bianco

Wit

+

Speaker, Front, Left

Lautsprecher vorne links

Haut-parleur, avant, gauche

Diffusore, anteriore, sinistro

Luidspreker, voor, links

2

Speaker, Rear, Right

Lautsprecher hinten rechts

Haut-parleur, arrière, droit

Diffusore, posteriore, destro

Luidspreker, achter, rechts

6

Speaker, Front, Left

Lautsprecher vorne links

Haut-parleur, avant, gauche

Diffusore, anteriore, sinistro

Luidspreker, voor, links

3

Grey
Grau

Gris

Grigio

Grijs

+

Speaker, Front, Right

Lautsprecher vorne rechts

Haut-parleur, avant, droit

Diffusore, anteriore, destro

Luidspreker, voor, rechts

7

Green

Grün

Vert

Verde

Groen

+

Speaker, Rear, Left

Lautsprecher hinten links

Haut-parleur, arrière, gauche

Diffusore, posteriore, sinistro

Luidspreker, achter, links

4

Speaker, Front, Right

Lautsprecher vorne rechts

Haut-parleur, avant, droit

Diffusore, anteriore, destro

Luidspreker, voor, rechts

8

Speaker, Rear, Left

Lautsprecher hinten links

Haut-parleur, arrière, gauche

Diffusore, posteriore, sinistro

Luidspreker, achter, links

Fuse (10 A)
Sicherung (10 A)
Fusible (10 A)
Fusibile (10 A)
Zekering (10 A)

AMP REM

Light blue
Hellblau
Bleu ciel
Azzurro
Lichtblauw

Blue/white striped
Blauweiß gestreift
Rayé bleu/blanc
Rigato blu e bianco
Blauw/wit gestreept

ATT

from the car’s power connector
vom Stromanschluss des Fahrzeugs
du connecteur d’alimentation de la voiture
dal connettore di alimentazione dell’auto
van de autovoedingsstekker

See “Power connection diagram” on the reverse side for details.

Näheres dazu fi nden Sie im „Stromanschlussdiagramm“. Blättern
Sie dazu bitte um.

Voir le « Schéma de raccordement d’alimentation » au verso pour
plus de détails.

Per ulteriori informazioni, vedere “Diagramma dei collegamenti di
alimentazione” che si trova sul retro.

Zie "Voedingsaansluitschema" op de achterkant voor meer details.

*

2

Max. supply current 0.3 A
max. Versorgungsstrom 0,3 A
Courant d’alimentation maximum 0,3 A
Alimentazione massima fornita 0,3 A
Max. voedingsstroom 0,3 A

from car aerial
von Autoantenne
de l’antenne de la voiture
dall’antenna dell’auto
van een auto-antenne

*

1

from the car’s speaker connector
vom Lautsprecheranschluss des Fahrzeugs
du connecteur de haut-parleur de la voiture
dal connettore del diffusore dell’auto
van de autoluidsprekerstekker

CDX-GT201C
CDX-GT200S
CDX-GT200
CDX-GT100

*

1

Note for the aerial connecting

If your car aerial is an ISO
(International Organization for
Standardization) type, use the
supplied adaptor

to connect it.

First connect the car aerial to the
supplied adaptor, then connect
it to the aerial jack of the master
unit.

*

2

RCA pin cord (not supplied)

*

3

AUDIO OUT can be switched
to SUB or REAR. For details,
see the supplied Operating
Instructions.

*

4

CDX-GT201C only

*

5

Insert with the cord upwards.

*

1

Hinweis zum Anschließen der

Antenne
Wenn Ihre Fahrzeugantenne
der ISO-Norm (ISO =
International Organization for
Standardization - Internationale
Normungsgemeinschaft)
entspricht, schließen Sie sie
mithilfe des mitgelieferten
Adapters

an. Verbinden Sie

zuerst die Fahrzeugantenne
mit dem mitgelieferten Adapter
und verbinden Sie diesen dann
mit der Antennenbuchse des
Hauptgeräts.

*

2

Cinchkabel (nicht mitgeliefert)

*

3

AUDIO OUT kann zwischen SUB
und REAR umgeschaltet werden.
Näheres hierzu fi nden Sie in der
Bedienungsanleitung.

*

4

Nur CDX-GT201C

*

5

Mit dem Kabel nach oben

einsetzen.

*

1

Remarque sur le raccordement

de l’antenne
Si votre antenne de voiture
est de type ISO (Organisation
internationale de normalisation),
utilisez l’adaptateur fourni

pour la raccorder. Raccordez
d’abord l’antenne de voiture à
l’adaptateur fourni et, ensuite, à
la prise d’antenne de l’appareil
principal.

*

2

Cordon à broche RCA (non

fourni)

*

3

AUDIO OUT peut être commuté
sur SUB ou REAR. Pour obtenir
plus de détails, reportez-vous au
mode d’emploi.

*

4

CDX-GT201C uniquement

*

5

Insérez avec le câble vers le haut.

*

1

Nota per il collegamento

dell’antenna
Se l’antenna dell’auto è di tipo
ISO (International Organization
for Standardization), utilizzare
l’adattatore

in dotazione

per collegarla. Collegare prima
l’antenna della macchina
all’adattatore in dotazione, quindi
collegarla alla presa dell’antenna
dell’apparecchio principale.

*

2

Cavo a piedini RCA (non in

dotazione)

*

3

AUDIO OUT può essere
impostato su SUB o su REAR.
Per ulteriori informazioni,
consultare il manuale di istruzioni
per l’uso.

*

4

Solo CDX-GT201C

*

5

Inserire con il cavo rivolto verso

l’alto.

*

1

Opmerking bij de antenne-

aansluiting
Indien uw auto is uitgerust met
een antenne van het type ISO
(International Organisation for
Standardization), moet u die
aansluiten met behulp van de
bijgeleverde adapter

. Sluit

eerst de auto-antenne aan op
de meegeleverde adapter en
vervolgens de antennestekker op
het hoofdtoestel.

*

2

Tulpstekkersnoer (niet

bijgeleverd)

*

3

AUDIO OUT kan worden
ingesteld op SUB of REAR.
Raadpleeg de handleiding met
gebruiksaanwijzingen voor meer
informatie.

*

4

Alleen voor CDX-GT201C

*

5

Plaatsen met het snoer naar

boven.

* AUDIO OUT SUB/REAR

Equipment used in illustrations (not supplied)
In Abbildungen dargestellte Geräte (nicht mitgeliefert)
Appareils utilisés dans les illustrations (non fournis)
Apparecchiatura utilizzata nelle illustrazioni (non in dotazione)
Apparatuur gebruikt in de afbeeldingen (niet bijgeleverd)

Front speaker
Frontlautsprecher
Haut-parleur avant
Diffusore anteriore
Voorluidspreker

Power amplifi er
Endverstärker
Amplifi cateur de puissance
Amplifi catore di potenza
Eindversterker

Rotary commander RM-X4S
Joystick RM-X4S
Satellite de commande RM-X4S
Telecomando a rotazione RM-X4S
Bedieningssatelliet RM-X4S

Rear speaker
Hecklautsprecher
Haut-parleur arrière
Diffusore posteriore
Achterluidspreker

Active subwoofer
Aktiver Tiefsttöner
Caisson de graves actif
Subwoofer attivo
Actieve subwoofer

*

5

FM/MW/LW
Compact Disc Player
