- 3

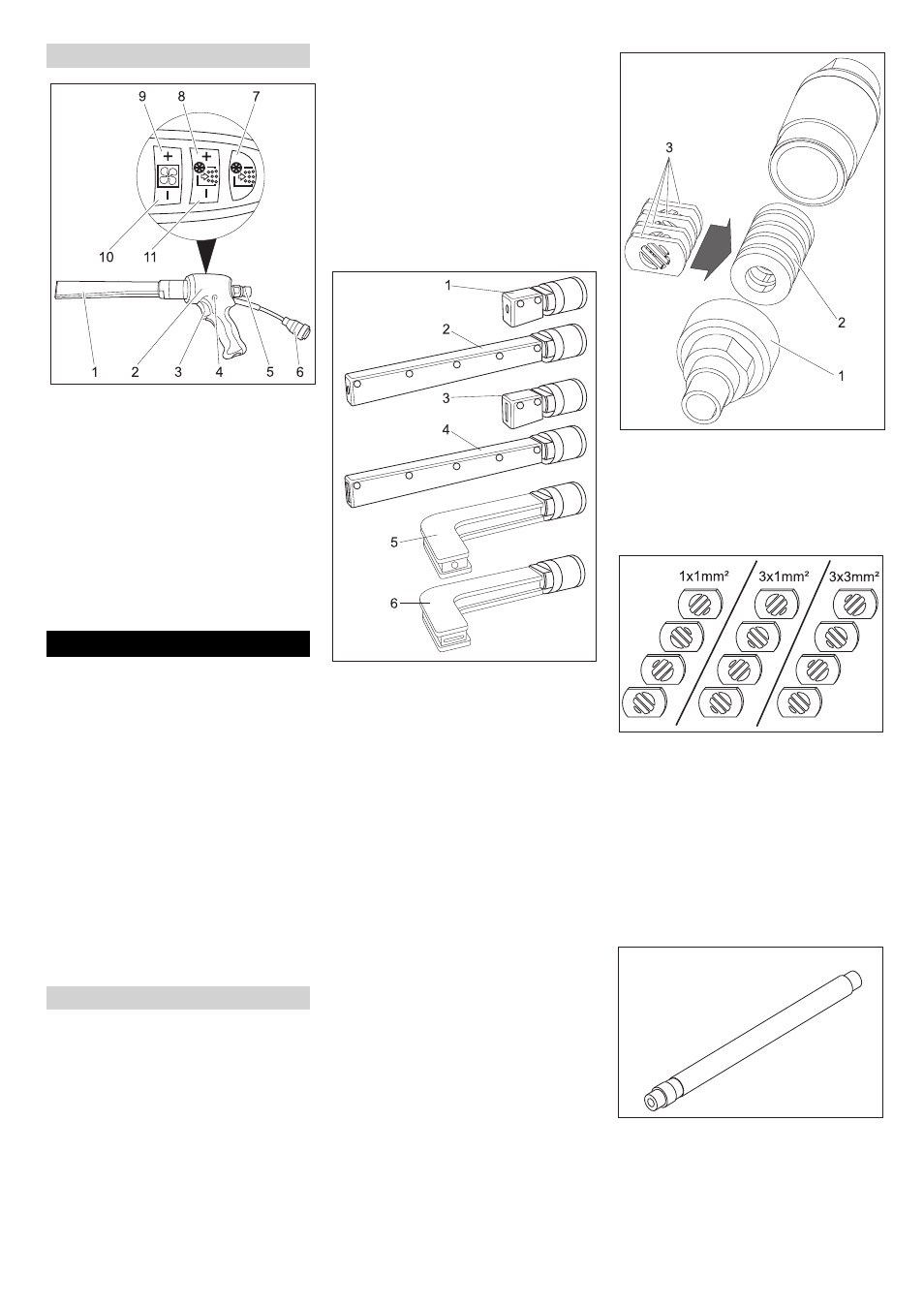

1 Dyse
2 Strålepistol
3 Avtrekkerhendel
4 Sikringsknapp
5 Kobling strålemiddelslange
6 Kobling styreledning
Kun for H 7/40 Advanced:
7 Tast for tørrisdosering På/Av
Lyser rødt ved avslått tørrisdosering
8 Tast for økning av tørrisdoseringen
9 Tast for økning av stråletrykket
10 Tast for redusering av stråletrykket
11 Tast for redusering av tørrisdoseringen
ƽ
Fare
Fare for skader fra tørrispellets som slyn-
ges ut.
Ved forberedelse av apparatet skal alle
komponentgrupper, spesielt strålemiddels-
langen, kontrolleres for forskriftsmessig til-
stand. Skadede komponenter skal skiftes
med feilfrie.
Tilsmussede komponentgrupper skal ren-
gjøres og kontrolleres for korrekt funksjon.

Sett apparatet på en vannrett, rett flate
og lås parkeringsbremsen på hjulene.
 Koble strålemiddelslangen til apparatet
og sikre den.
 Koble strålemiddelslangen til strålepis-
tolen og sikre den.
 Koble styreledningen til apparatet.
 Koble styreledningen til strålepistolen.
Bemerk
Valg av dyse er avhengig av materialet i ob-
jektet som skal rengjøres og av tilsmussin-
gen.
Alle dyser skrus på gjengene på enden av
strålepistolen uten hjelp av verktøy. Nøk-
kelflatene på dysene brukes bare for å løs-
ne dyser som sitter fast ved hejp av en
fastnøkkel.
ƽ Fare
Fare for skader dersom apparatet startes
utilsiktet. Slå av apparatet før du skifter dy-
se.
ṇ
Advarsel
Fare for personskader ved berøring av kald
dyse Varm opp dysen før du berører den el-
ler bruk hansker.
Forsiktig!
Fare for kuldesveisning. Gjengene på dy-
sen smøres med vedlagt fett før den skrus
fast.
I tillegg til flatstråledysen som følger med,
står ytterligere flat- og rundstråledyser i uli-
ke utførelser til disposisjon.
1 Rundstråledyse, kort
2 Rundstråledyse, lang
3 Flatstråledyse, kort
4 Flatstråledyse, lang, del av leveransen
5 Rundstråledyse, vinklet, med gummiar-
mering
6 Flatstråledyse, vinklet, med gummiar-
mering
 Dyse settes på gjengestussen på strå-
lepistolen og trekkes til for hånd.
Scrambler maler opp tørrispellets og mon-
teres mellom strålepistol og dyse.
Inretting av de 4 hullplatene i Scrambler de-
finerer grad av knusing.
Velge grad av knusing:
1 Skrueforbindelse
2 Magasin
3 Hullplate
 Skru av skrueforbindelsen.
 Ta ut magasinet med hullplaten.
 Sett hullplaten inn i magasinet som vist
ovenfor (3 muligheter). Målene som er
angitte på bildet referer til størrelsen på
gjennomgangsåpningen.
 Sett inn magasinet med hullplater i
scrambleren.
 Sett på skrueforbindelsen og trekk den
til.
Mellom strålepistolen og dysen kan det set-
tes inn en forlenger.
Stråleinnretning
Ta i bruk
Dyser
Stråledyser
Scrambler (tilbehør)
Dyseforlenger (tilbehør)
