Actron CP7591 - Manual (Page 3)

A
B
Profondeur Longueur (cm)
de-
réservoir
A B
12,7
13,97
15,24
16,51
17,78
19,05
20,32
21,59
22,86
24,13
25,4
26,67
6,83
7,62
8,57
9,37
10,32
11,11
12,07
13,02
13,97
14,76
15,72
16,51
6,67
7,30
7,94
8,57
9,21
9,84
10,48
11,11
11,75
12,38
13,02
13,65
Profondeur Longueur (cm)
de-
réservoir
A B
27,94
29,21
30,48
31,75
33,02
34,29
35,56
36,83
38,1
39,37
40,64
41,91
17,46
18,26
19,21
20,00
20,96
21,75
22,70
23,50
24,45
25,24
26,19
26,99
14,29
14,92
15,56
16,19
16,83
17,46
18,10
18,73
19,37
20,00
20,64
21,27
Profondeur Longueur (cm)
de-
réservoir
A B
43,18
44,45
45,72
46,99
48,26
49,53
50,8
52,07
53,34
54,61
55,88
57,15
27,94
28,73
29,69
30,48
31,43
32,23
33,18
33,97
34,93
35,72
36,67
37,47
21,91
22,54
23,18
23,81
24,45
25,08
25,72
26,35
26,99
27,62
28,26
28,89
Profondeur Longueur (cm)
de-
réservoir
A B
58,42
59,69
60,96
62,23
63,5
64,77
66,04
67,31
68,58
38,42
39,21
40,16
41,12
41,91
42,70
43,66
44,45
45,24
29,53
30,16
30,80
31,43
32,07
32,70
33,34
33,97
34,61
Bas de
flotteur
Bras
pivotant
Vis de
blocage
Joint
A
B

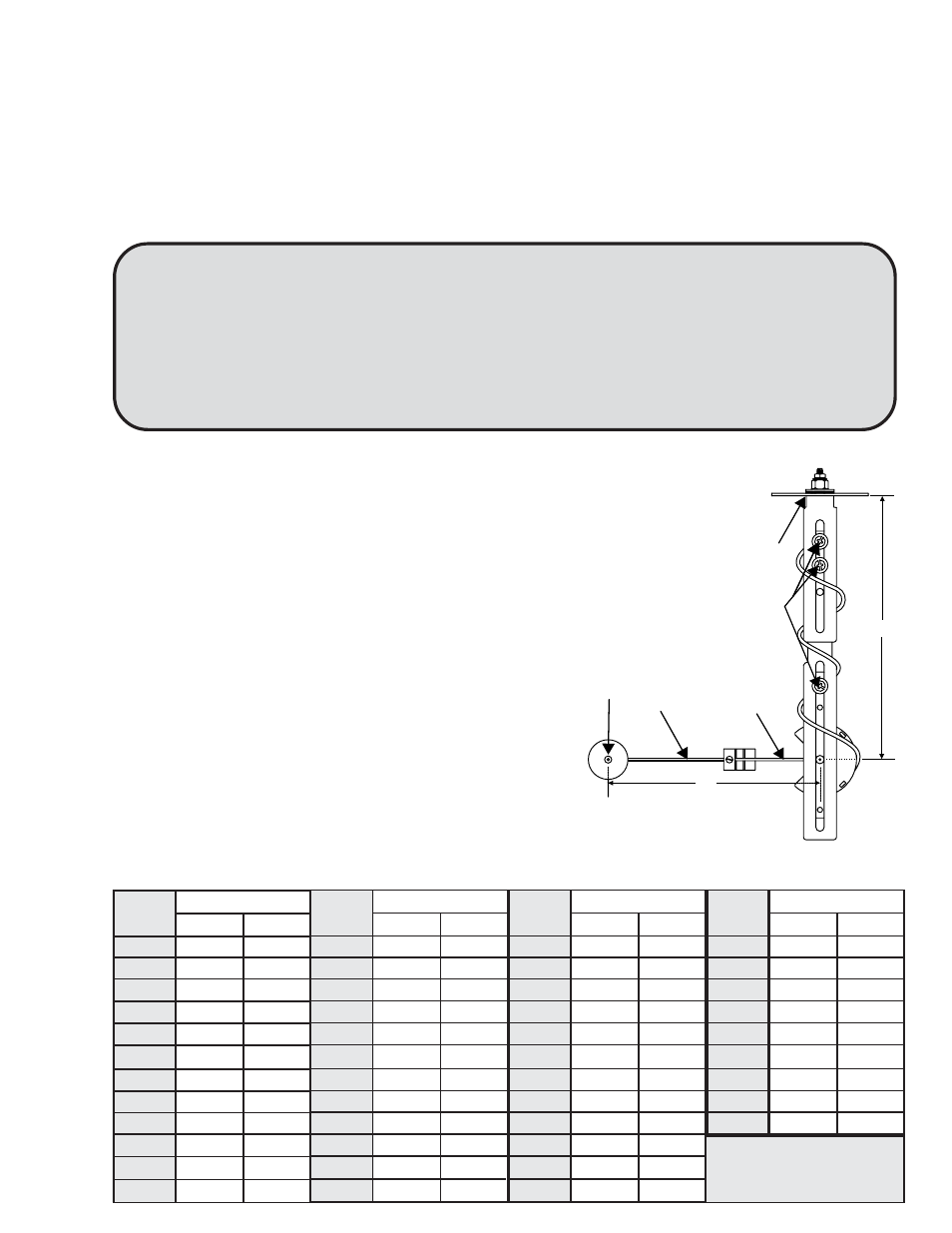

CP7583 TRANSMETTEUR DU NIVEAU DE
CARBURANT DE RÉSERVOIR – INSTRUCTIONS
REMARQUE : Le transmetteur de niveau de carburant de réservoir est prévu pour nos jauges de niveau
de carburant utilisant des réservoirs de carburant de profondeur allant de 12,7 à 68,6 cm (5 à 27 pouces).
REMARQUE : Le transmetteur de niveau de carburant de réservoir n’est pas prévu pour un
remplacement direct des transmetteurs d’usine d’origine.
INSTALLATION
1. Vidangez le réservoir de carburant.
2. Remplissez-le avec de l’eau et vidangez-le de nouveau, puis laissez-le sécher
complètement avant de le réinstaller.
3. Si nécessaire enlevez l’ancien émetteur de niveau de carburant de réservoir.
4. Repérez la profondeur du réservoir de carburant et reportez-vous au tableau ci-dessous.
REMARQUE : Si une embase de réservoir est utilisée entre le réservoir et l’unité,
ajoutez l’épaisseur de l’embase à la profondeur du réservoir.
5. Réglez la longueur « A » en coupant le bras de flotteur et en l’attachant au
bras pivotant de la tige en fonction des spécifications du tableau.
REMARQUE : Le bras flottant plus le bras pivotant
donnent la longueur « A ».
6. Réglez la hauteur « B » en desserrant les vis de blocage de la tige
et en réglant la hauteur de tige en fonction des spécifications.
Resserrez les vis de blocage.
7. Faites tourner l’ensemble pivotant pour vérifier que le bras de flotteur
bouge librement.
8. Installez le joint et l’émetteur de réservoir à l’emplacement de montage sur le réservoir de carburant.
9. Serrez toutes les attaches et branchez le transmetteur de niveau de carburant au bornier
approprié de la jauge de carburant.
PRÉCAUTIONS
1. Suivez toutes les consignes de sécurité.
2. Gardez un extincteur d’incendie sous la main.
3. Débranchez le câble du pôle négatif de batterie
avant de commencer.
4. Manipulez le réservoir de carburant avec
précautions à la vidange.
5. Évitez de faire glisser et de traîner le réservoir.
6. Chassez les vapeurs de carburant en remplissant
le réservoir avec de l’eau et en le purgeant ensuite.
7. Travaillez dans une zone bien ventilée.
8. Gardez les matériaux chauds ou inflammables
à l’écart.
Flotteur
Tension :12 V
