American Standard 8340.235.004 - Manual (Page 2)

M 9 6 8 1 2 2
ROUGH-IN
DESBASTADO
PRÉPARATION
1
Prepare water supply lines per
"Roughing-in Dimensions".
Install 1/2" NPT. SUPPLY NIPPLES.
Prepare las líneas de suministro de agua de
acuerdo con las instrucciones de la sección
"Dimensiones de desbastado".
Instale ACOPLADORES DE SUMINISTRO
NPT DE 1/2".
Préparer la tuyauterie d'arrivée d'eau en
respectant les "Dimensions de préparation".
Installer des EMBOUTS D'ARRIVÉE DE
1/2 po NPT.
- 2 -

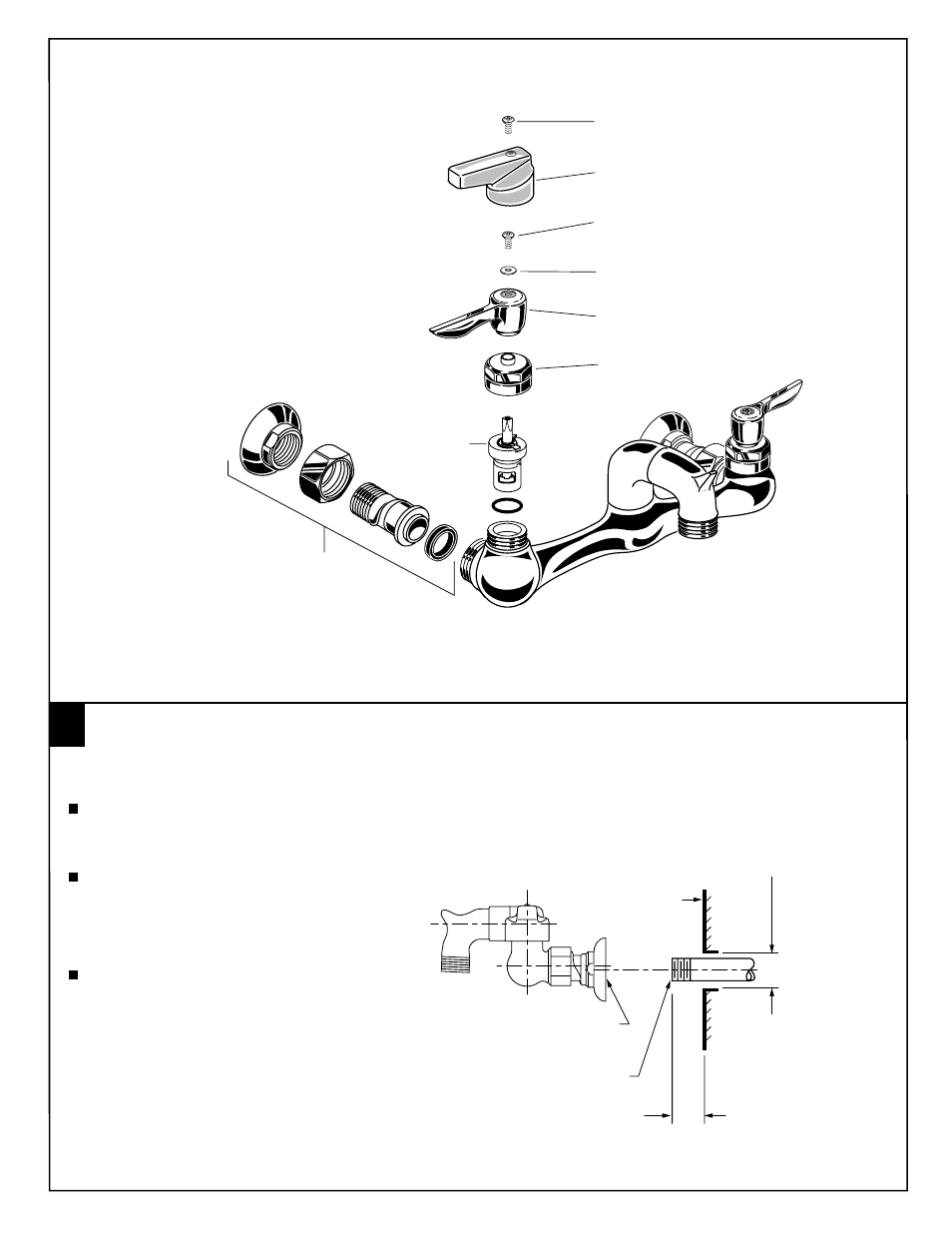

FEMALE ECCENTRIC SHANK W/ESCUTCHEON
ESPIGA HEMBRA EXCÉNTRICA CON ESCUDETE
QUEUE EXCENTRIQUE FEMELLE AVEC ÉCUSSON
HANDLE (ROUGH CHROME)
MANIJA (CROMO ÁSPERO)
MANETTE (CHROME RUGUEUX)
HANDLE SCREW
TORNILLO DE LA MANIJA
VIS DE MANETTE
INDEX
GUÍA
INDEX
HANDLE SCREW
TORNILLO DE LA MANIJA
VIS DE MANETTE
HANDLE (POLISHED CHROME)
MANIJA (CROMO PULIDO)
MANETTE (CHROME POLI)
VALVE NUT
TUERCA DE LA VÁLVULA
ÉCROU DE ROBINET
CARTRIDGE
CARTUCHO
CARTOUCHE
1/2 NPT. FEMALE THREADS
ROSCA HEMBRA NPT DE 1/2"
FILETAGE FEMELLE 1/2 NPT
FINISHED WALL
PARED TERMINADA
MUR DE FINITION
1/2 NPT. SUPPLY NIPPLE
ACOPLADOR DE SUMINISTRO NPT DE 1/2"
EMBOUT D'ARRRIVÉE 1/2 NPT
1/2 to 1
1/2" A 1"
13 à 26 mm (1/2 à 1 po)
1-1/4 DIA. OPENING
ABERTURA DE 1-1/4" DE DIÁMETRO
TROU DE 32 mm (1-1/4 po) DE DIAMÈTRE
