FRANÇAIS
Acheminement et raccord du système
d’évacuation d’air
Suivez les lignes directrices ci-dessous pour
optimiser le rendement de l’appareil et réduire
l’accumulation de charpies et de condensation
dans les conduits.
REMARQUE : Les conduits et raccords NE sont
PAS compris, achetez-les séparément.
• Utilisez des conduits métalliques rigides ou
semi-rigides de 4 po (10,2 cm) de diamètre.
• On doit maintenir le conduit d’évacuation d’air
aussi court que possible.
• Autant que possible, limitez le nombre de
coudes.
• L’extrémité mâle de chaque section du système
de conduits doit être dirigé dans le sens opposé
de la sécheuse.
• Utilisez du ruban onduits sur tous les raccords.
• Isolez les conduits qui passent dans des aires
non chauffées pour réduire la condensation et
l’accumulation de charpies sur les surfaces des
conduits.
IMPORTANT: Tout manquement à évacuer l'air
de la sécheuse correctement annulera la garantie
de la sécheuse.

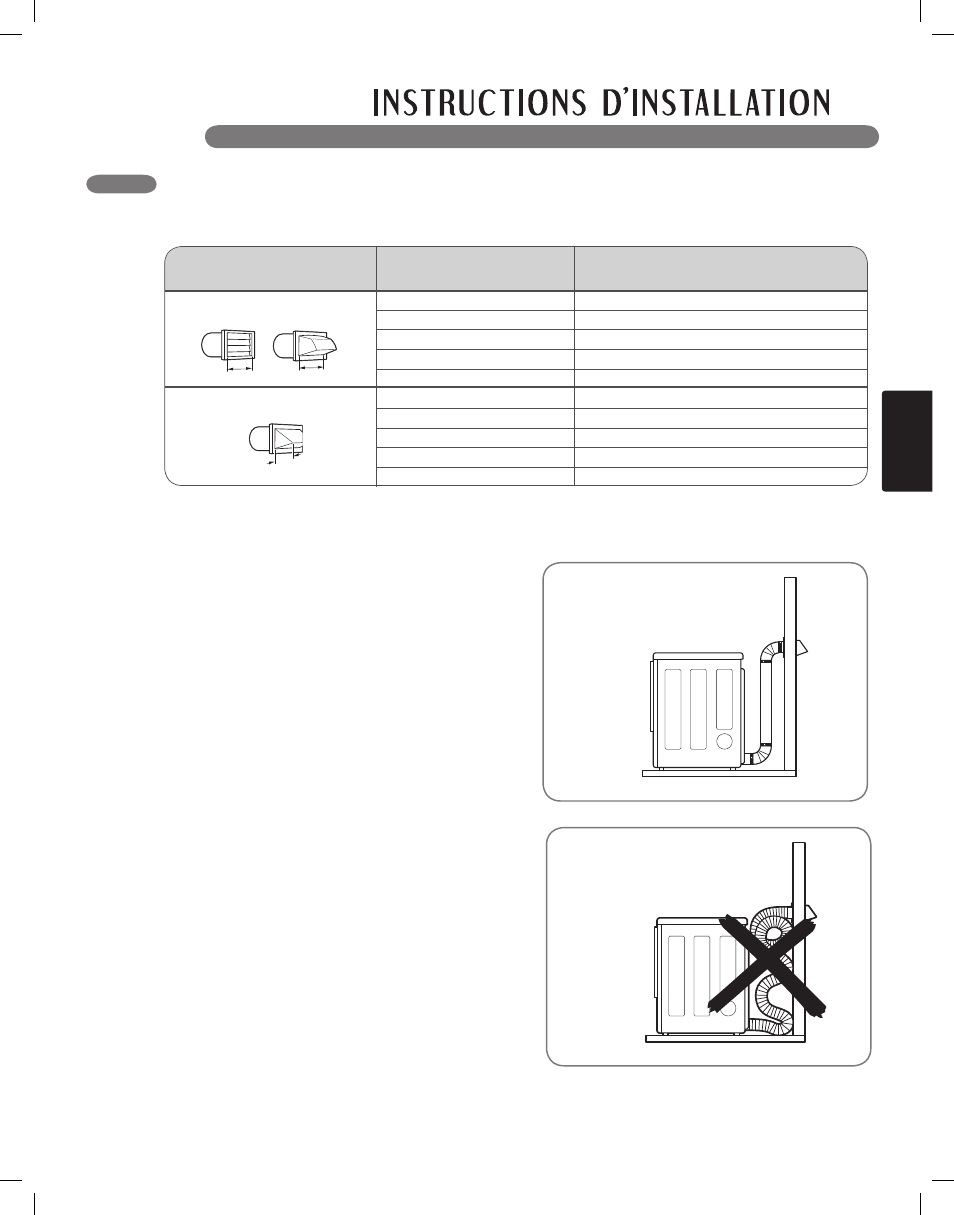

VENTILATION DE LA SÉCHEUSE
(suite)
Ventilation correcte
REMARQUE : Déduisez 6 pi (1,8 m) pour chaque coude supplémentaire. Il n’est pas recommandé d’utiliser plus de quatre
coudes de 90°.
Système d’évacuation d’air
65 pi (19,8 m)
55 pi (16,8 m)
47 pi (13,7 m)
36 pi (11,0 m)
28 pi (8,5 m)
55 pi (16,8 m)
47 pi (13,7 m)
41 pi (12,5 m)
30 pi (9,1 m)
22 pi (6,7 m)
4 po
(10,2 cm)
4 po
(10,2 cm)
Recommandé
2 1 / 2 po
(6,35 cm)
Utilisez seulement pour
les trajets courts
Type de sortie
murale externe
0
1
2
3
4
0
1
2
3
4
Nombre de coudes de 90°
Longueur max. de 4 po (10,2 cm) de diamètre
conduit métallique rigide
Ventilation incorrecte
