Installazione del verricello in posizione fissa
ATTENZIONE
Pericoli derivanti da guasto del verricello
La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di
entità moderata.
 Scegliere sempre una posizione di installazione in grado di sopportare il carico previsto per il
verricello.
Il 4700 può essere montato in posizione fissa utilizzando lo schema di fori predisposto per l’unità del
verricello. Per prima cosa, scegliere una posizione di installazione in grado di sopportare il carico previsto
per il verricello.
Quindi praticare 4 fori secondo le dimensioni specificate nel disegno sottostante.

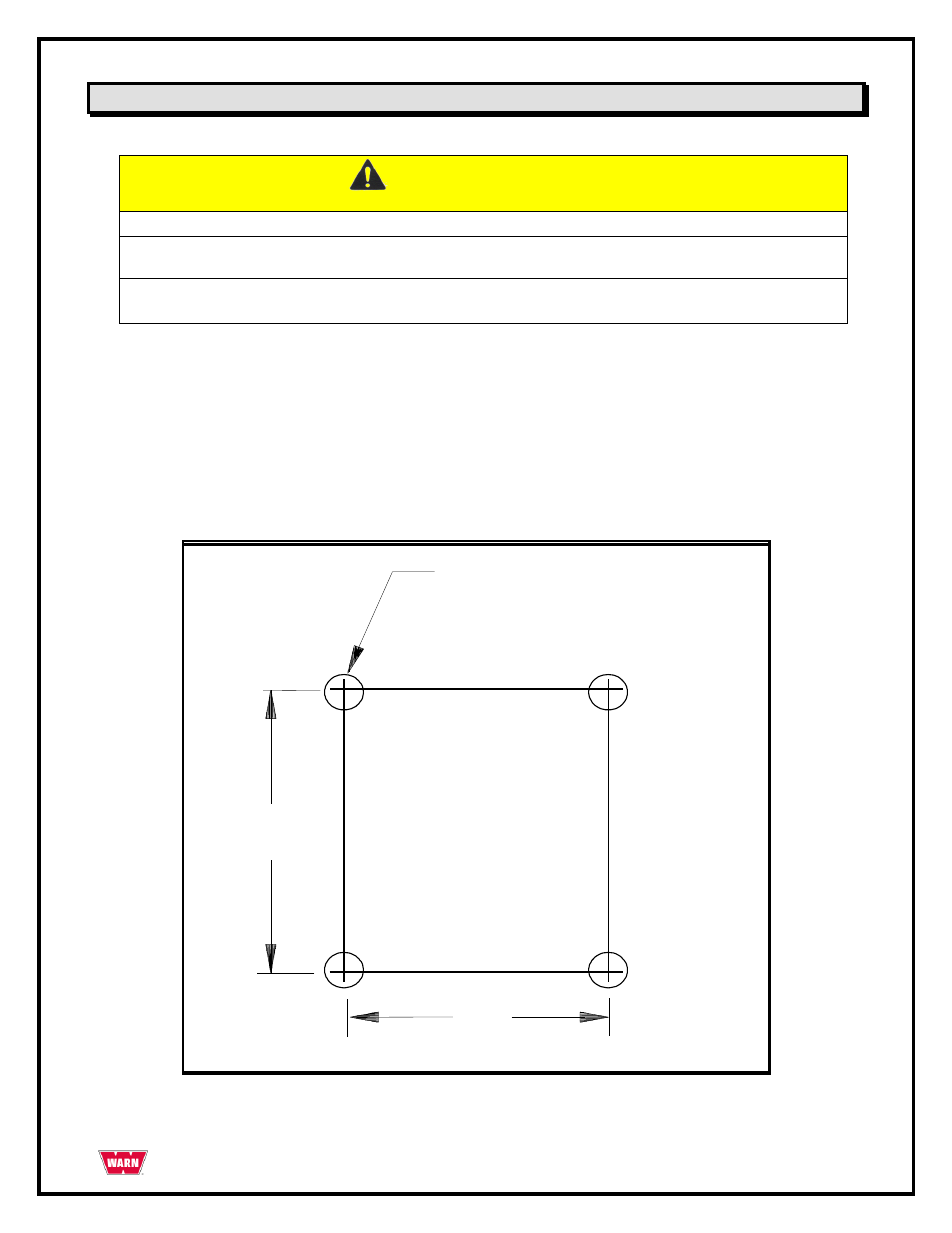

Disposizione dei fori sulla piastra di montaggio
3/8" [9.52 mm] DIA (4 plcs)
4.5"
[114mm]
4.12"
[105mm]
