WARN SNATCH BLOCK - Manual (Page 14)

DONNÉES ESSENTIELLES SUR LE TREUIL ÉLECTRIQUE
G
O
P
R
E
P
A
R
E
D
™
27
WARN INDUSTRIES • LE MANUEL DE BASE DES TECHNIQUES DE TREUILLAGE
Pour commencer, vous devez
vous familiariser avec le treuil Warn et chacun de ses composants
:
Entraînez-vous avec le treuil avant de l'utiliser sur la piste.
Moteur
Le moteur du treuil est
typiquement alimenté par la batterie du véhicule. Le moteur fournit la puissance au système d'engrenages qui fait tourner le tambour et enroule le câble.
Le tambour du treuil
Le tambour
du treuil est le cylindre sur lequel le câble s'enroule. Le tambour est entraîné par le moteur et le train d'engrenages. Son sens peut être changé au moyen de la télécommande.
Le câble
Le diamètre du câble et sa
longueur sont déterminés par la structure et la puissance de traction du treuil. Enroulé autour du treuil, le câble passe par le guide-câble et se termine par une boucle pour la clavette de la manille.
Guide-câble
Quand vous utilisez le
treuil à un angle, le guide-câble permet de guider le câble sur le tambour. Il minimise les dommages sur le câble lorsqu'il traverse le support du treuil ou le pare-chocs.
Train d’engrenages
L'engrenage
de démultiplicateur convertit la puissance du moteur en une force de traction considérable. La conception du train d'engrenages permet au treuil d'être compact et léger.
Système de frein
Le frein du
tambour est automatiquement actionné lorsque le moteur du treuil est à l'arrêt et qu'il y a une charge sur le câble. L’action de freinage est appliquée par le moteur ou un frein mécanique séparé, selon le type de fabrication du treuil.
Embrayage
L'embrayage permet à
l'opérateur de dissocier manuellement le tambour du train d’engrenages, permettant au tambour de tourner librement (en «
roue libre
»). Le fait
d’embrayer «
verrouille
» de nouveau le
tambour au train d’engrenages.
Barres d'accouplement
Elles lient
ensemble les boîtiers d’extrémité pour constituer une même unité structurelle.
1
5
2
6
3
7 8
4
Les commandes de treuil sont très variées. Elles permettent toutes à l’opérateur de démarrer, d'arrêter et de changer le sens de rotation du tambour du treuil.
Télécommande
Interrupteur à cadran
Mini-interrupteur à bascule
Interrupteur à bascule
N'essayez jamais d'embrayer ou de débrayer si le treuil est sous charge, si le câble est en tension ou si le tambour est en train de tourner.
!
ATTENTION
4
G
O
P
R
E
P
A
R
E
D
™
26
WARN INDUSTRIES • LE MANUEL DE BASE DES TECHNIQUES DE TREUILLAGE
Vous voilà propriétaire d’un treuil
Warn et vous êtes prêt à partir sur les pistes
: escalader quelques éboulis, faire
gicler un peu de boue, traverser un cours d'eau occasionnel. En somme, vous êtes prêt à visiter l'arrière-pays et passer un bon moment.
Si vous avez été suffisamment brillant
pour sélectionner le meilleur équipement qui soit, vous êtes sans doute suffisamment brillant pour savoir que pour continuer à passer un bon moment, vous devez pleinement comprendre et maîtriser le treuil et les techniques de treuillage.
C'est exactement l'objectif de ce
guide
: vous fournir une compréhension
globale du treuil et vous enseigner les techniques de treuillage. Mais avant de commencer, nous devons souligner que les informations contenues dans ce guide sont de nature générale. Parce qu'il n'y a pas deux situations identiques, il serait pratiquement impossible de les examiner toutes en détail. Nous pouvons toutefois vous fournir les principes généraux et les techniques. Ce sera ensuite à vous de prendre le temps d'analyser la situation et d'appliquer la technique adéquate.
Avec un peu de bon sens, les règles
exposées dans ce livre peuvent vous aider à conserver le plaisir de vos escapades dans la nature. Pensez juste à étudier chaque situation avant d'agir et ALLEZ-Y EN DOUCEUR!

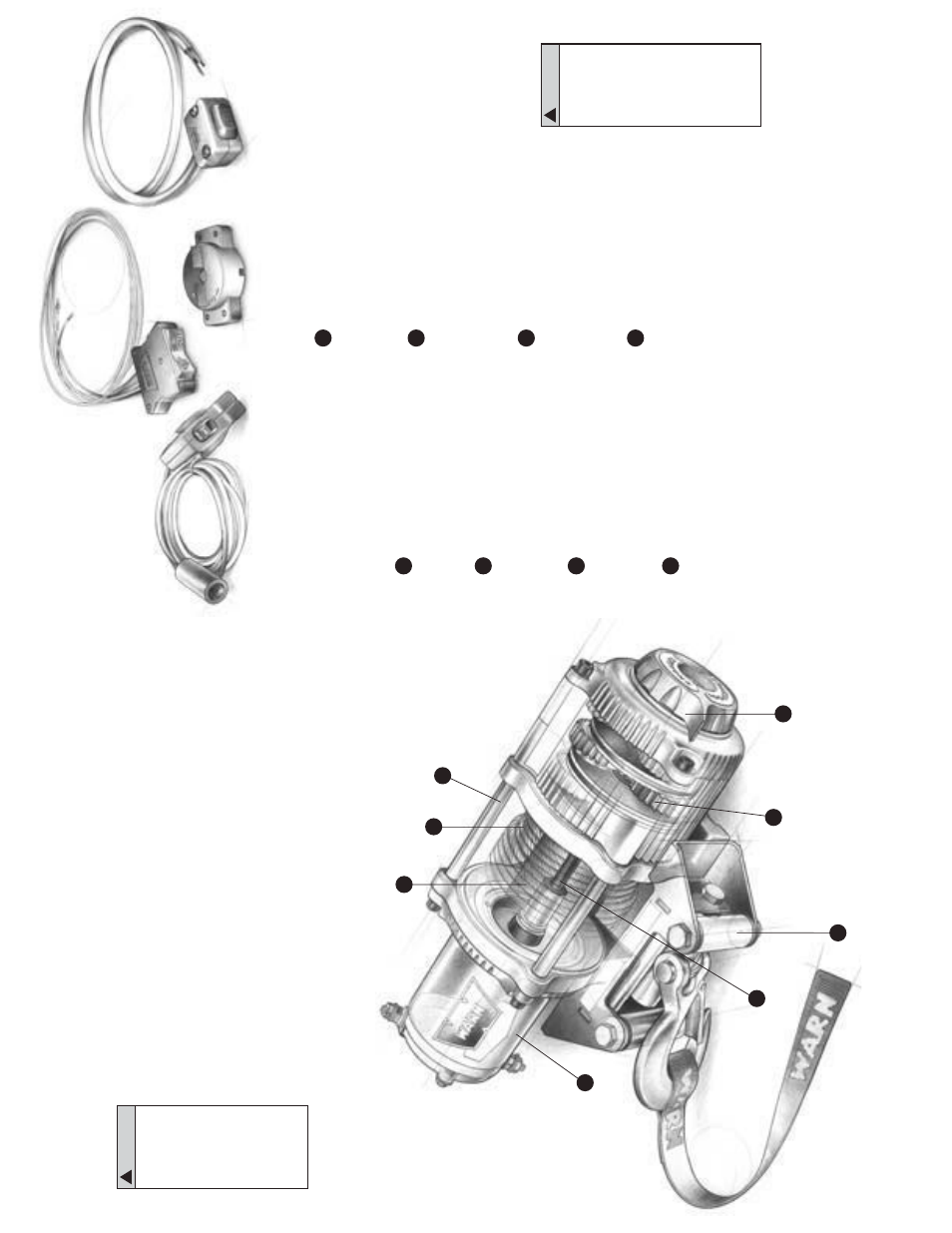

Composants structurels d'un treuil à engrenage planétaire
1
5
2
6
3
7
8
N'installez et ne faites jamais fonctionner un treuil sans avoir lu et compris le manuel de l’utilisateur.
!
AVERTISSEMENT
