8
5. Gerätebeschreibung
5.1 Überblick – Typennummer
Modelnummer TVCC71000 TVCC71500
TV-Linien 650 TVL 650 TVL
Objektiv 2.8~10.5 mm 2.8~10.5 mm
IR - √
Tag/Nacht
(IR-Schwenkfilter)
√ √
Betriebsspannung 12 VDC 12 VDC
5.2 Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das
Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung
zurück und informieren Sie den Lieferdienst.
6. Montage
ACHTUNG!
Während der Montage muss die Kamera von der Spannung getrennt sein.
6.1 Kabelverlegung
Die Kabelverlegung kann seitlich (sichtbar) oder durch die Unterseite (verdeckt) erfolgen. Für
den Schutz vor Feuchtigkeit wird am Gehäuse eine Kabelverschraubung angebracht.
Schrauben Sie diese Kabelverschraubung vollständig in die seitliche Öffnung oder in die
Öffnung an der Unterseite ein. Die zweite Öffnung wird mit dem an der Unterseite
vorinstallierten Verschluss geschlossen.

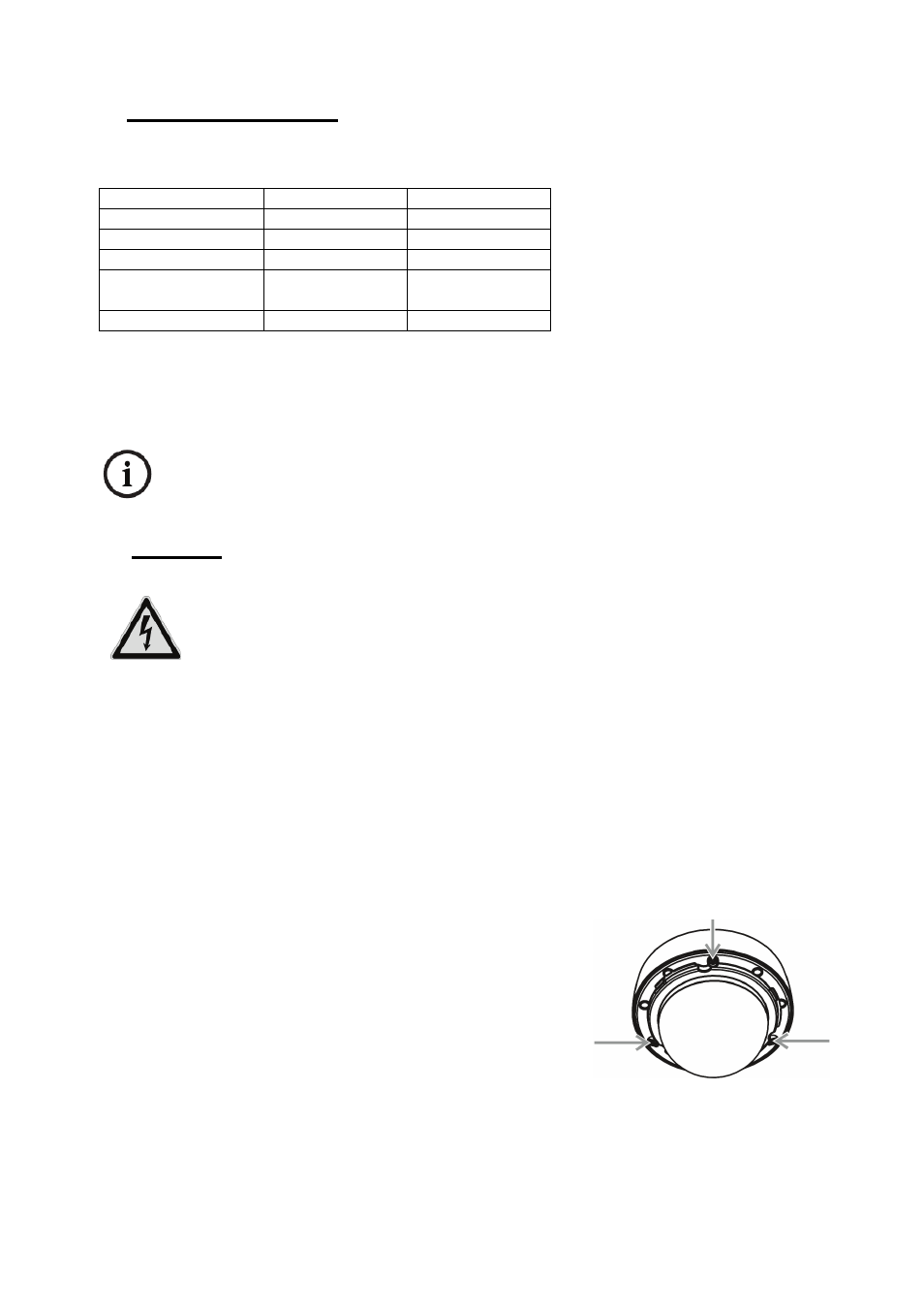

6.2 Montieren der Kamera
Entfernen Sie als Erstes den weißen Kuppelring durch
Drehen entgegen dem Uhrzeigersinn.
Anschließend lösen Sie die drei Befestigungsschrauben der
Kuppel. Nehmen Sie nun die Kuppel ab.
