4. Schema di collegamento TV8720 (continua)
23
Modulo di trasmissione Uscita 12VDC
Lato anteriore

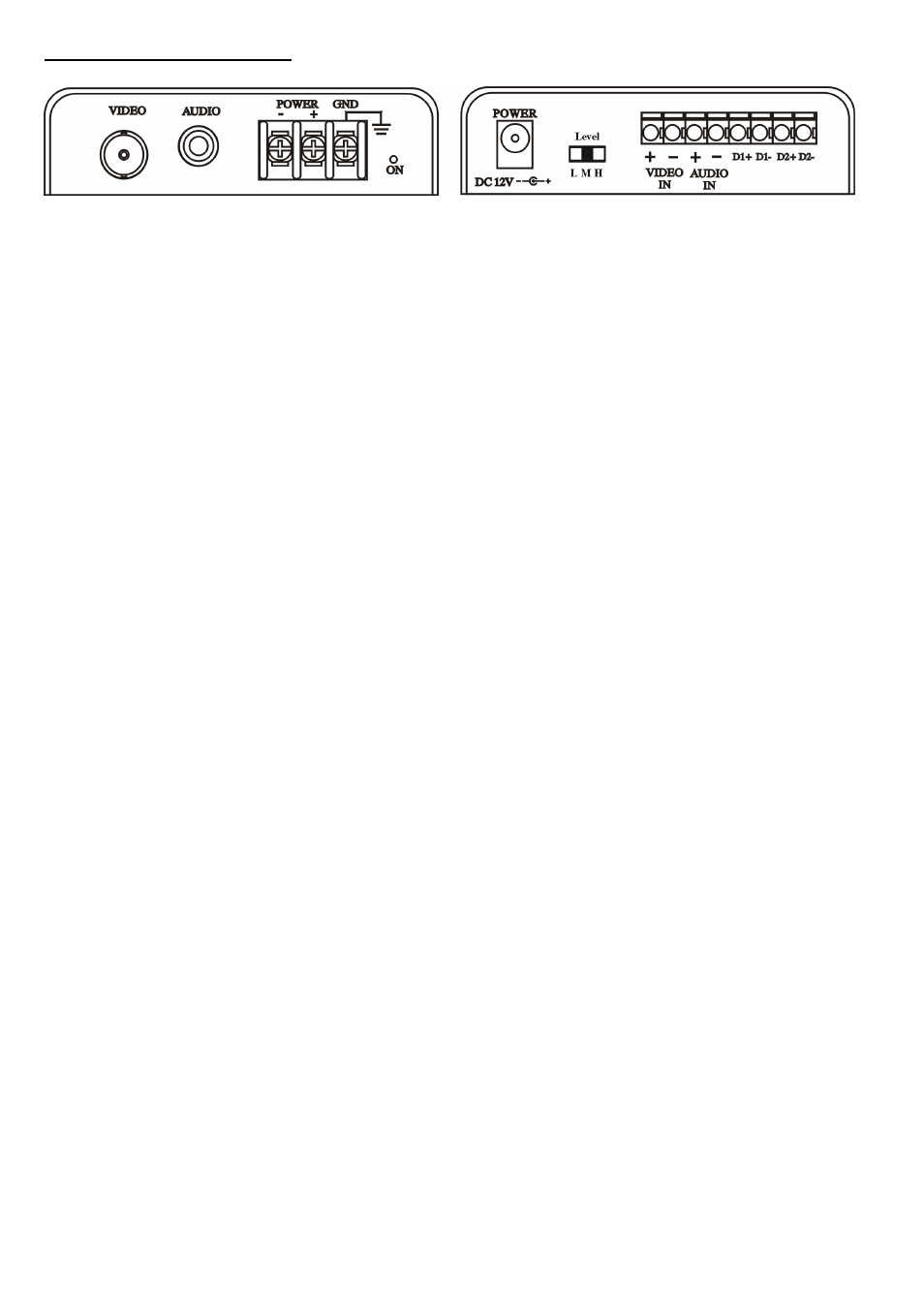

Collegamenti sul modulo trasmissione – lato anteriore:
Ingresso video Video–Composito (FBAS)
Audio – Ingresso audio
Power – Uscita 12VDC (ad es. videocamera)
GND – Massa alloggiamento
Inresso
12VDC
Audio IN Video IN
Modulo di Livello Uscita Uscita dati
trasmissione Saturazione Video/Audio
Retro dei colori
Collegamenti sul modulo trasmissione – lato posteriore:
Video IN – Collegamento morsetti per trasmissione Twisted-Pair
Video IN – Collegamento morsetti per trasmissione Twisted-Pair
Power – 12VDC ingresso per trasformatore
D1+/D2 - – Ingresso per contatto allarme (NO)
D2+/D2- – Uscita per linea dati (RS485)
LMH
– Livello per la saturazione dei colori
