4
IT
estensione, non sia maggiore di 2000 mm. Ad
allacciamento avvenuto assicurarsi che il tubo metallico
flessibile non venga a contatto con parti mobili o
schiacciato.
! Utilizzare esclusivamente tubi conformi alla Norma UNI-
CIG 9891 e guarnizioni di tenuta conformi alle Norme
Nazionali in vigore.
Controllo Tenuta
! Ad installazione ultimata controllare la perfetta tenuta di
tutti i raccordi utilizzando una soluzione saponosa e mai
una fiamma.
• Regolazione aria primaria dei bruciatori
I bruciatori non necessitano di nessuna regolazione
dell’aria primaria.
! Qualora la pressione del gas utilizzato sia diversa (o
variabile) da quella prevista, è necessario installare, sulla
tubazione d’ingresso un appropriato regolatore di
pressione (secondo EN 88-1 e EN 88-2 “regolatori per gas
canalizzati”).

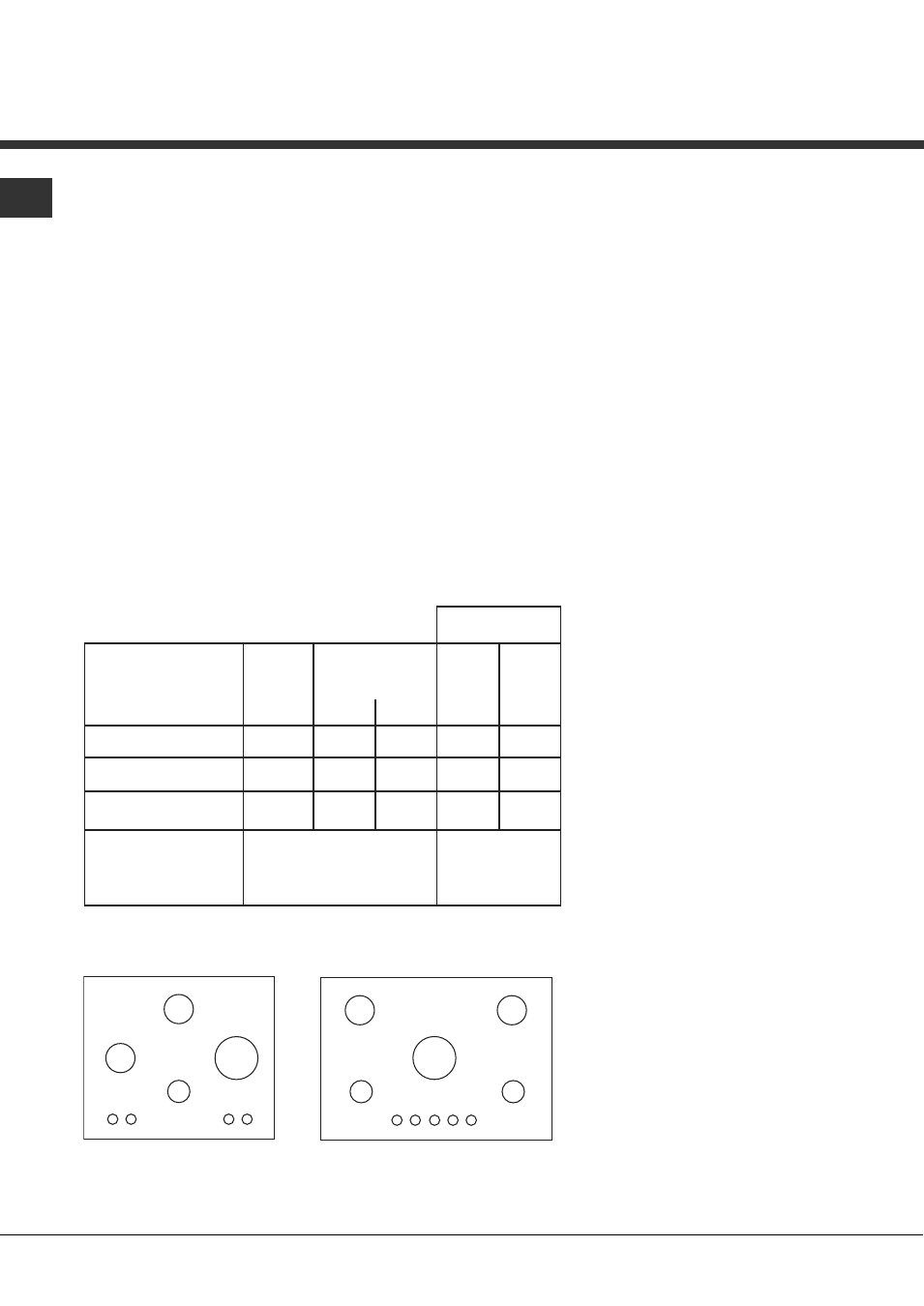

Tabella 1 Gas Naturale
Nominale (mbar)
Minima (mbar)
Massima (mbar)
20
17
25
Rapido (R)
Semi Rapido (S)
Ausiliario (A)
Pressioni
di
alimentazione
Bruciatore Diametro
(mm)
Potenza termica
kW (p.c.s.*)
157
132
110
3.00
1.90
1.00
Nomin. Ridot.
1.00
0.80
0.50
Ugello
1/100
Portata*
l/h
(mm)
125
100
72
286
157
95
* A 15°C e 1013 mbar-gas secco
Naturale P.C.S. = 37.78 MJ/m³
Caratteristiche dei bruciatori ed ugelli
A
S
R S
A A
R
S S
PK 755 D GH X/HA
PKQ 755 D GH /HA PK 644 D GH X/HA
PKQ 644 D GH /HA
