26
FR
PLAQUE SIGNALETIQUE
Dimensions
Largeur 43,5 cm
hauteur 32 cm
Profondeur 41.5cm
Volume fr. 58
Raccordements
électriques
Tension entre 220 et 240V~
50/60Hz o 50 Hz (voir plaque
signalétique). Puissance maximum
absorbée: 2800W
ENERGY
LABEL
Directive 2002/40/CE
Sur l’étiquette des fours
électriques. Norme EN 50304
Consommation énergie convection
Naturelle – fonction four :
Traditionnel ;
Déclaration de consommation
énergétique Classe convention
Forçée fonction four Pâtisserie.
Cet appareil est Conforme aux
Directives suivantes
Communautaires : 2006/95/CEE du
12/12/06 (Basse tension) et
modifications successives -
2004/108/CEE du15/12/04
(Compatibilité Électromagnétique)
et modifications successives -
93/68/CEE du 22/07/93 et
modifications successives -
2002/96/CE et modifications
successives.
N
L
Raccordement électrique
! Les fours munis d’un câble d’alimentation tripolaire
sont prévus pour un fonctionnement au courant
alternatif à la tension et à la fréquence indiquées sur
la plaque signalétique apposée sur l’appareil (voir
ci-dessous).

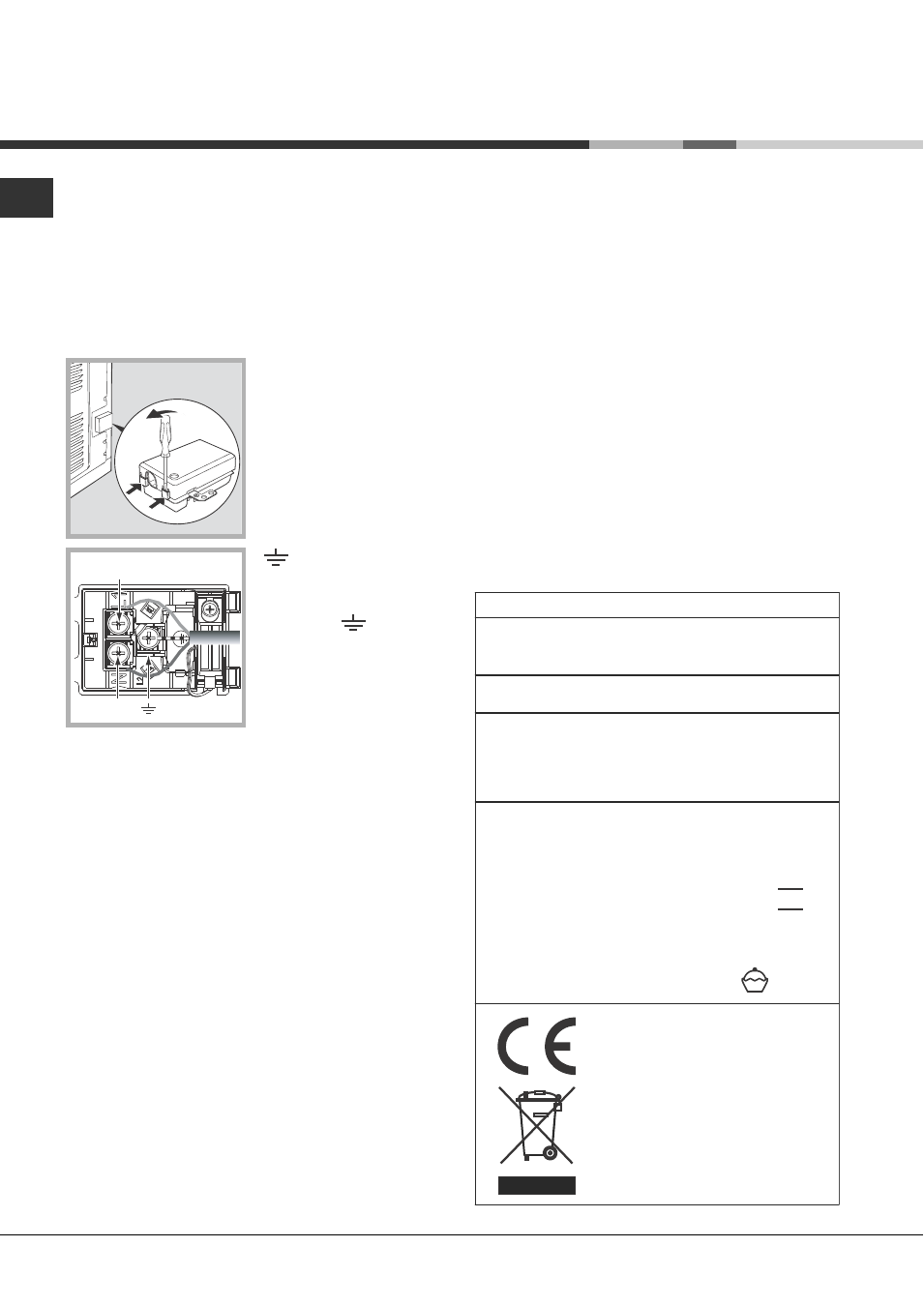

Montage du câble d’alimentation
1. Pour ouvrir le bornier,
faire pression à l’aide
d’un tournevis sur les
languettes latérales du
couvercle : tirer et ouvrir
le couvercle (voir
figure).
2. Montage du câble
d’alimentation :
dévisser la vis du serre-
câble ainsi que les trois
vis des contacts L-N-
puis fixer les fils
sous les têtes de vis en
respectant les couleurs
Bleu (N) Marron (L)
Jaune-Vert
(voir
figure).
3. Fixer le câble dans le
serre-câble prévu.
4. Fermer le couvercle
du bornier.
Branchement du câble d’alimentation au réseau
électrique
Monter sur le câble une prise normalisée pour la
charge indiquée sur l’étiquette des caractéristiques
(voir ci-contre).
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur
à coupure omnipolaire ayant au moins 3 mm
d’écartement entre les contacts, dimensionné à la
charge et conforme aux normes en vigueur (le fil de
terre ne doit pas être interrompu par l’interrupteur).
Le câble d’alimentation ne doit atteindre, en aucun
point, une température dépassant de 50 C la
température ambiante.
! L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, s’assurer que :
• la prise est bien munie d’une terre conforme à la
loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaque
signalétique (voir ci-dessous) ;
• la tension d’alimentation est bien comprise entre
les valeurs indiquées sur la plaque signalétique
(voir ci-dessous) ;
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacer la
prise ou la fiche, ne pas utiliser de rallonges ni de
prises multiples.
! Après installation de l’appareil, le câble électrique
et la prise de courant doivent être facilement
accessibles.
! Le câble ne doit être ni plié ni excessivement
écrasé.
! Il doit être contrôlé périodiquement et ne peut être
remplacé que par un technicien agréé (voir
Assistance).
! Nous déclinons toute responsabilité en cas de
non respect des normes énumérées ci-dessus.
