6
R1 : 4M7 (4 - 7 - 5 - B)
R2 : 4M7 (4 - 7 - 5 - B)
R3 : 8K2 (8 - 2 - 2 - B)
R4 : 47K (4 - 7 - 3 - B)
R5 : 470 (4 - 7 - 1 - B)
R6 : 3K3 (3 - 3 - 2 - B)
R7 : 330 (3 - 3 - 1 - B)
R8 : 330 (3 - 3 - 1 - B)
R9 : 27K (2 - 7 - 3 - B)
R10 : 330K (3 - 3 - 4 - B)
R11 : 1M5 (1 - 5 - 5 - B)
R12 : 4M7 (4 - 7 - 5 - B)
R13 : 1K (1 - 0 - 2 -B)
R14 : 10K (1 - 0 -3 - B)

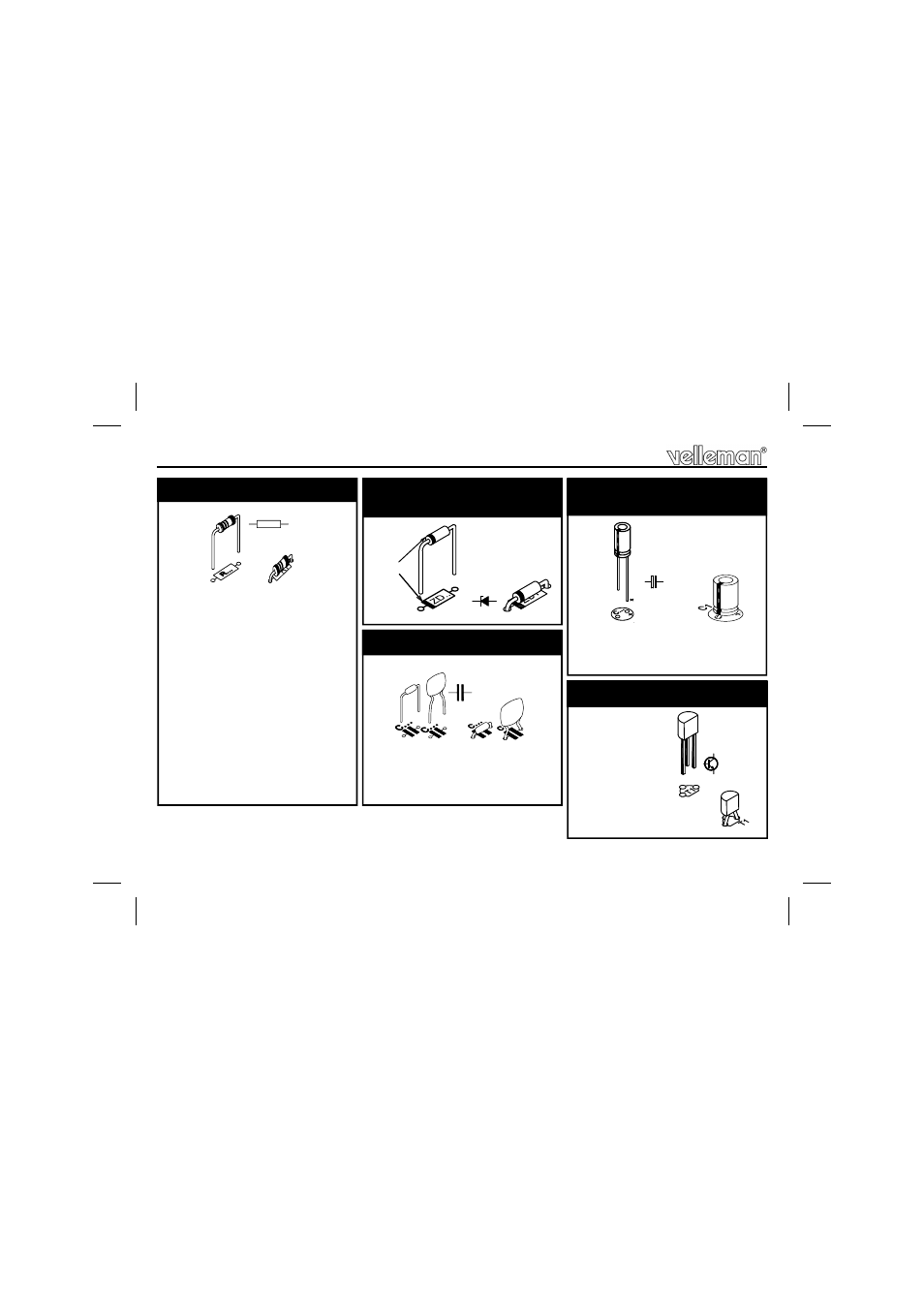

1. Resistors
R...
Construction
C1 : 10nF (103)
C2 : 10nF (103)
C3 : 10nF (103)
c...
3. Capacitors
ZD1 : 3V9
2. Zenerdiode. Watch the
polarity !
CATHODE
ZD...
C4 : 10µF
C5 : 33µF
4. Electrolytic Capacitors.
Watch the polarity !
C...
T1 : BC547
T2 : BC547
T3 : BC547
T4 : BC547
T5 : BC557
5. Transistors
T1
