ASRock X79 Extreme9 - Manual (Page 232)

232
ASRock X79 Extreme9 Motherboard
繁體中文

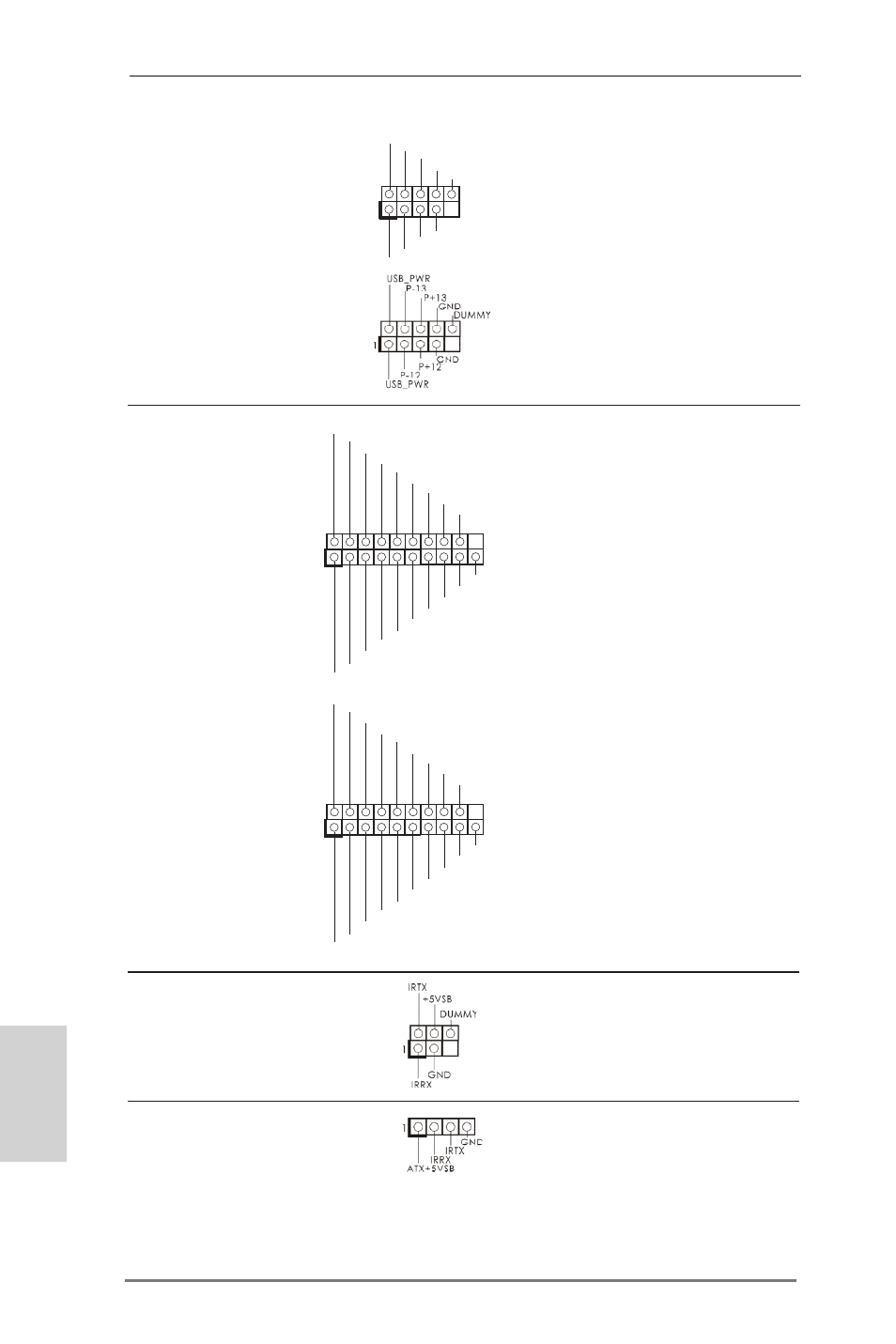

消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 38 項 )
(9 針 USB_10_11)
( 見第 2 頁第 36 項 )
(9 針 USB_12_13)
( 見第 2 頁第 34 項 )
USB 3.0 擴充接頭 除了位於 I/O 面板的兩個
(19 針 USB3_4_5) USB 3.0 接口之外，這款
( 見第 2 頁第 18 項 ) 主機板有兩組 USB 3.0 接
針。這組 USB 3.0 接針可以
支援兩個 USB 3.0 接口。
(19 針 USB3_6_7)
( 見第 2 頁第 17 項 )
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1) 組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 40 項 ) 外線。
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
ID
IntA_P4_D+
IntA_P4_D-
GND
IntA_P4_SSTX+
IntA_P4_SSTX-
GND
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus
IntA_P5_D+
IntA_P5_D-
GND
IntA_P5_SSTX+
IntA_P5_SSTX-
GND
IntA_P5_SSRX+
IntA_P5_SSRX-
Vbus
1
ID
IntA_P6_D+
IntA_P6_D-
GND
IntA_P6_SSTX+
IntA_P6_SSTX-
GND
IntA_P6_SSRX+
IntA_P6_SSRX-
Vbus
IntA_P7_D+
IntA_P7_D-
GND
IntA_P7_SSTX+
IntA_P7_SSTX-
GND
IntA_P7_SSRX+
IntA_P7_SSRX-
Vbus
