101
ASRock FM2A85X Extreme4 Motherboard
Português

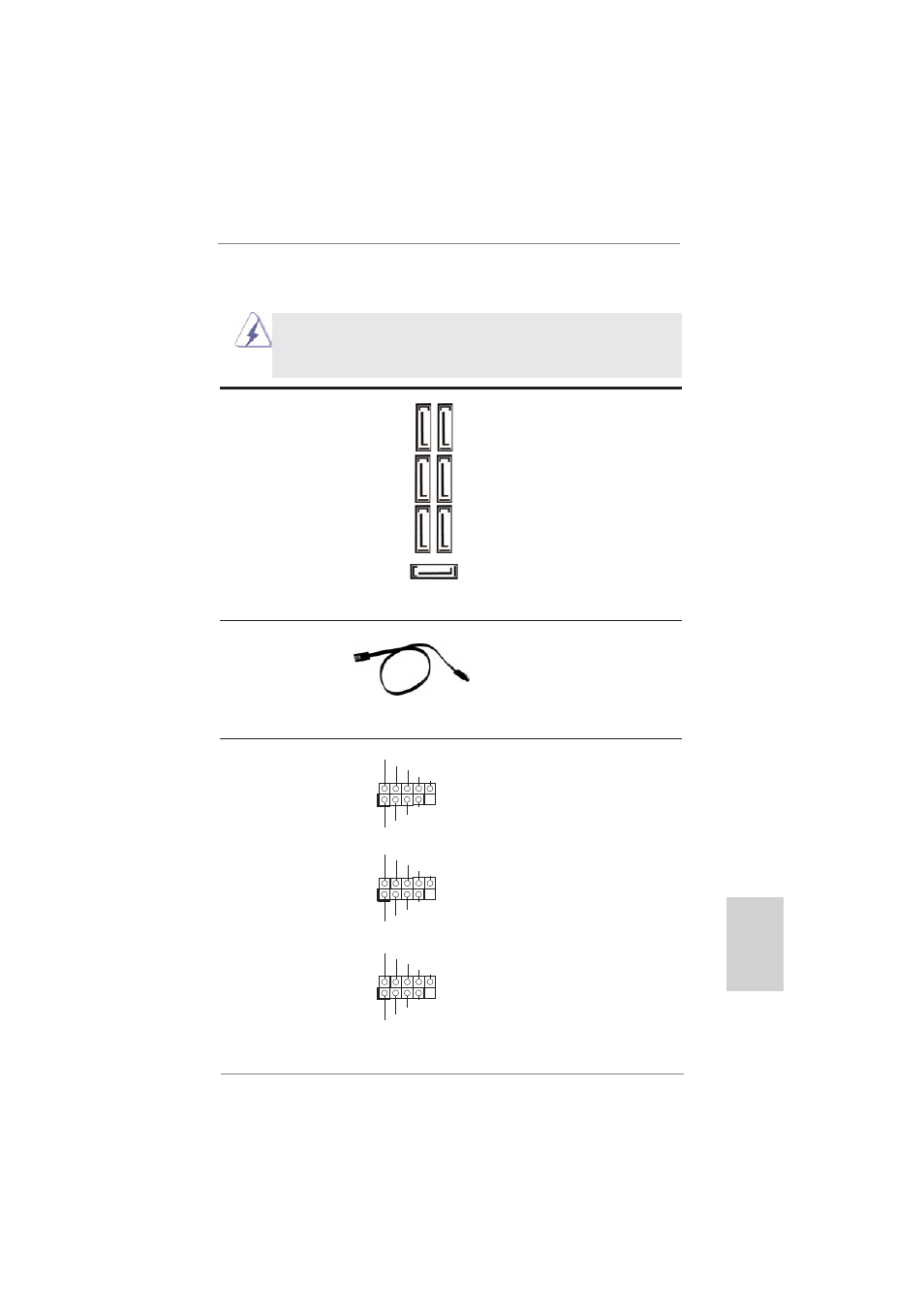

Conectores ATA3 Serial Estes sete conectores Serial
(SATA3_1: veja a folha 2, No. 13) ATA (SATA3) suportam
(SATA3_2: veja a folha 2, No. 12) unidades de disco rígido SATA
(SATA3_3: veja a folha 2, No. 14) ou SATA3 como dispositivos de
(SATA3_4: veja a folha 2, No. 15) armazenamento internos. A
(SATA3_5: veja a folha 2, No. 19) atual interface SATA3 permite
(SATA3_6: veja a folha 2, No. 16) uma taxa de transferência de
(SATA3_7: veja a folha 2, No. 17) dados de até 6.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA3 quanto o conector
SATA3 na placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Cabezal USB 2.0 Além das dois portas USB 2.0
(USB3_4 de 9 pinos) por defeito no painel de
(veja a folha 2, No. 30) entrada/saída, há três ligações
USB 2.0 nesta placa-mãe.
Cada ligação USB 2.0 pode
(USB5_6 de 9 pinos) suportar dois portas USB 2.0.
(veja a folha 2, No. 29)
(USB7_8 de 9 pinos)
(veja a folha 2, No. 28)
SA
TA3_6 SA
TA3_3 SA
TA3_1
SA
TA3_7 SA
TA3_4 SA
TA3_2
SATA3_5
1
USB_PWR
P-4
P+4
USB_PWR
P-3
P+3
GND
GND
DUMMY
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
