Монтиране на конзолите за
монитора към телевизора
на огъната плоскост
Преди всичко, уверете се, че диаметърът на болт (h,i,j,k) е подходящ
за вашия телевизор. След като установите правилният диаметър,
моля вижте съответната диаграма по- долу. Вие ще завиете болта в
телевизора като използвате правилната шайба (n,o) и дистанционна
втулка (l,m). За диаметрален болт M4 или M5, вие ще се нуждаете от
друга M4/M5 шайба между конзолата за монитора и дистанционната
втулка. Уверете се, че конзолите за монитора са вертикално
центрирани и подравнени една с друга.
M4 диаметрален болт M6 диаметрален болт
M5 диаметрален болт M8 диаметрален болт

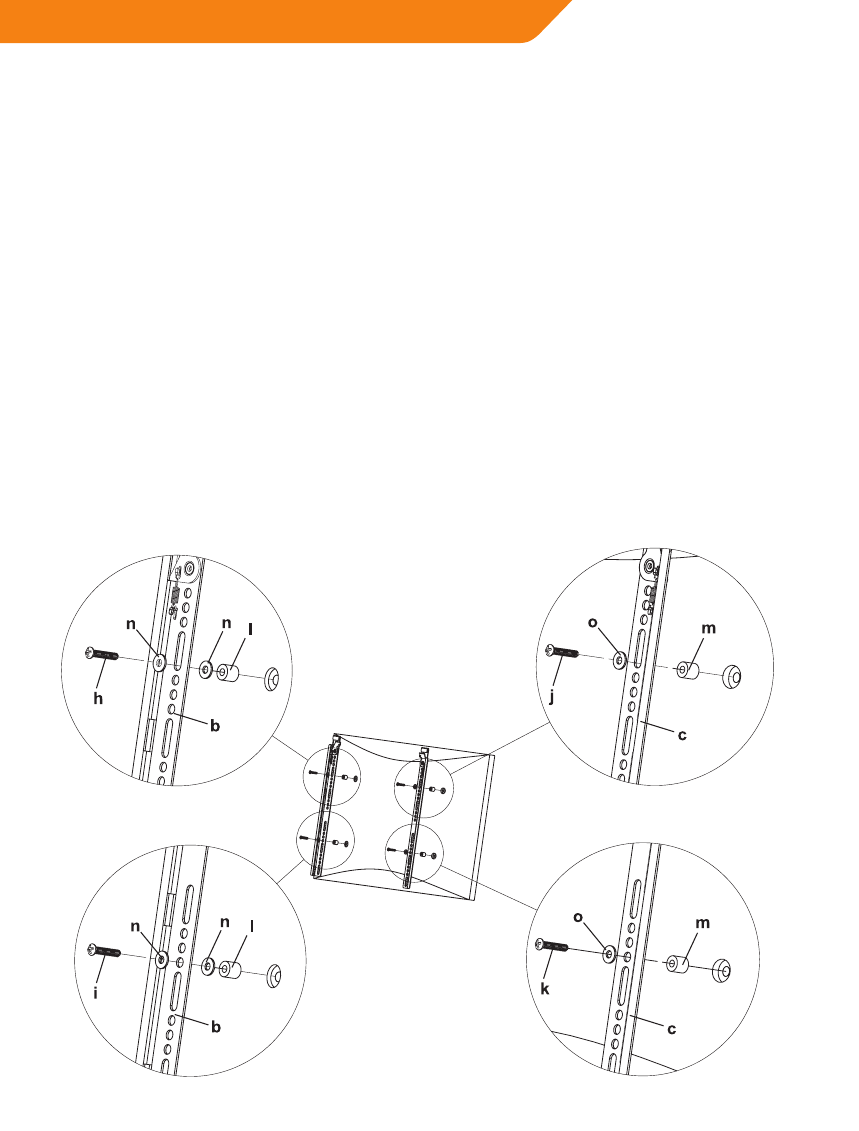

Схема 1B
