26
de | Installation
Lüftungskanalmelder
F.01U.033.733 | 5.0 | 2011.11
Installationsanleitung
Bosch Sicherheitssysteme GmbH
3.
Beide Entnahmerohre zusammenstecken.
4.
Bohrungen der beiden Entnahmerohre ausrichten und
Fixierschraube eindrehen.
5.
Endstopfen einsetzen.
Beispiel: Sie benötigen ein Entnahmerohr mit 2,13 m Länge.
Kombinieren Sie ein D344-3 (0,91 m) und ein D344-5 (1,52 m).
Kürzen Sie dann das D344-5 um 30 cm und setzen Sie den
Endstopfen ein.
Entnahmerohre mit mehr als 90 cm Länge müssen vom
Lüftungskanal gestützt werden.
Die Stützbohrung im Lüftungskanal sollte 2,5 cm - 5 cm
unterhalb der Eingangsbohrung liegen, um auftretendes
Kondenswasser ablassen zu können (siehe Bild 4.2).
Dichten Sie den Spalt zwischen Lüftungskanal und
Entnahmerohr ab.
Wird das D344-1.5 Entnahmerohr in Lüftungskanälen mit 30 -
45 cm Breite eingesetzt, sollten Sie einige der 19
Entnahmebohrungen abdecken. Bei einem 45 cm Lüftungskanal
werden 6 Bohrungen abgedeckt (siehe Bild 4.3).

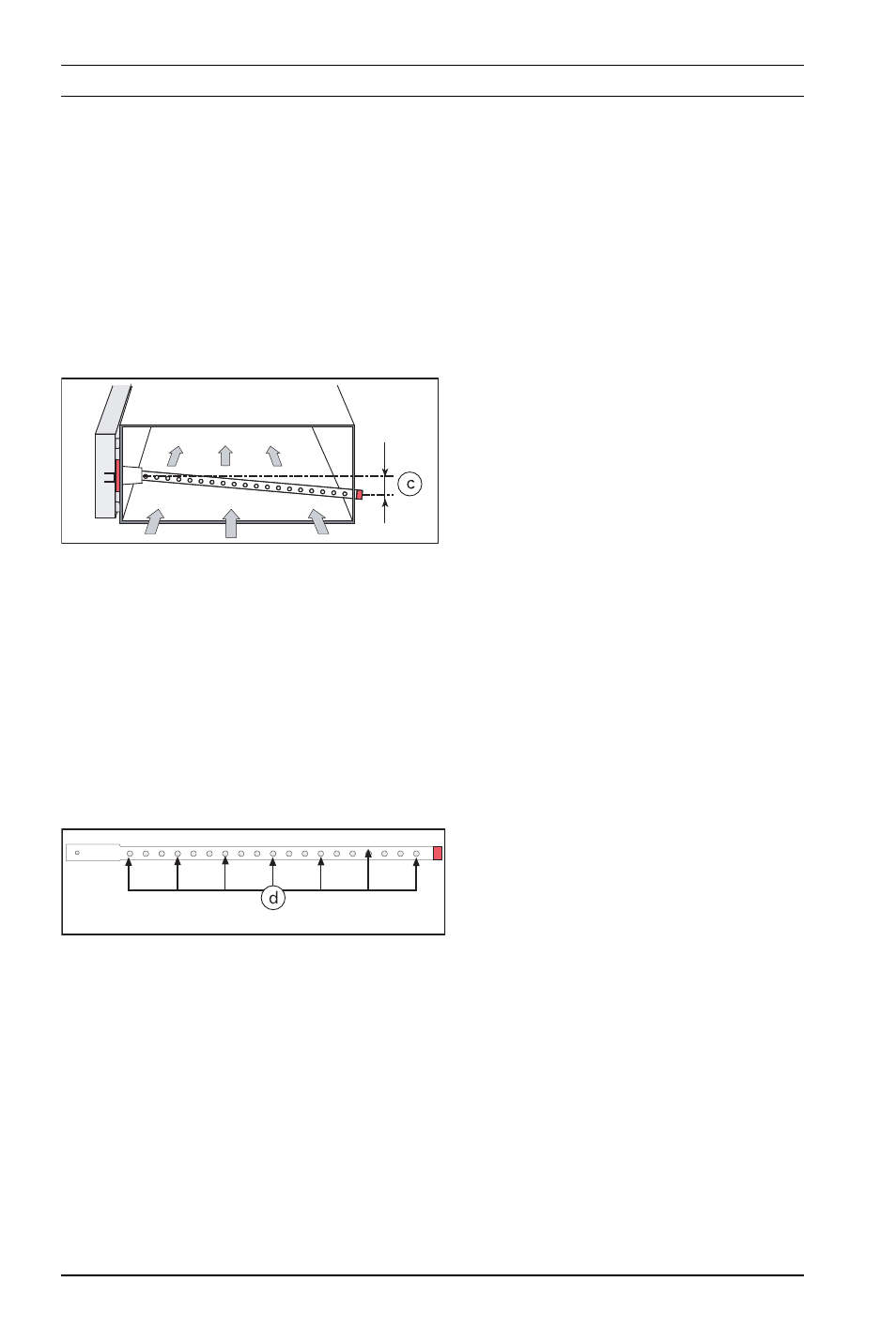

Bild 4.2
Entnahmerohr abstützen
Nr.
Beschreibung
c
2,5 cm - 5 cm (1 in. - 2 in.)
Bild 4.3
Entnahmebohrungen abdecken
Nr.
Beschreibung
d
Klebeband über diese
Bohrungen kleben
