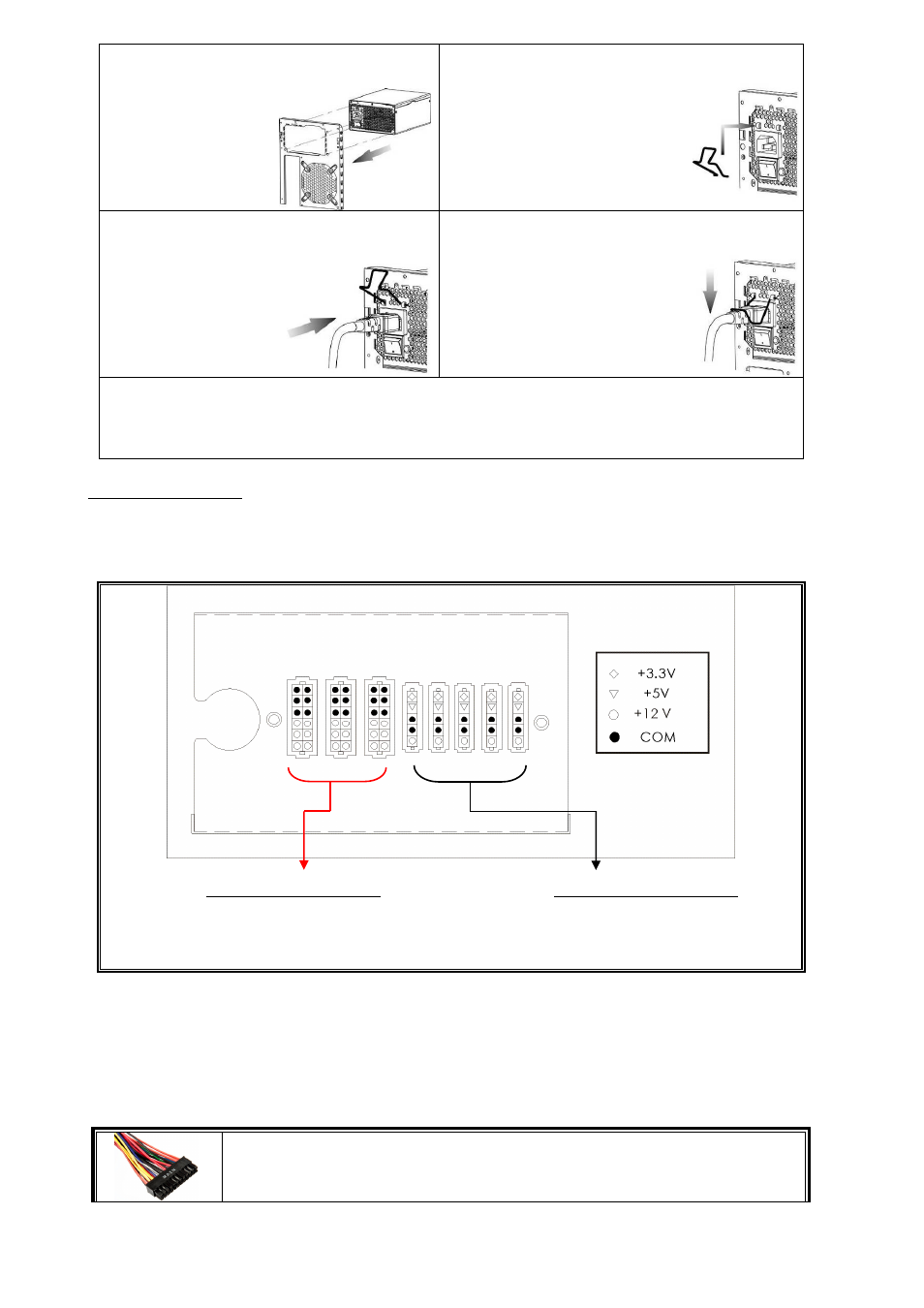

① 電源をケースに設置し、I/O スイッチが”
O”になっているのを
確認してください。

② コードガードの両端を電源の AC コード接続
口上部に設置してください。

③ AC コードを AC インレットに差し込んで
ください。

④ AC コードを抑えながらコードガードをセッ
トし、しっかりと固定してください。

1. コードガードはコードガード対応 ENERMAX 電源ユニット専用です。非対応の電源

ユニットには取り付けることが出来ません。

2. システムを組みなおしたりメンテナンスを行う際は I/O スイッチを”O”にし、AC

コードを抜いてください。

ケーブルとコネクタ

コネクタ誤挿入防止設計です。そして、簡単にデバイスに接続できるように設計されます。もし、簡単に
挿入することができないなら、コネクタが正しい方向に挿入されているかどうかをお確かめください。コ
ネクタを強引に差し込んだり、改造したりしないでください。電源や

PC コンポーネントの故障の原因に

なり、保証が無効になります。

下記の図はモジュラーソケットのレイアウトと

DC レール分配の説明です。

12 ピンレッドソケット

ピンレッドソケット

レッドソケットがグラフィックカード、

CPU、RAM 専用モジュラーケーブル用で
す。

5 ピンブラックソケット

ピンブラックソケット

ブラックソケットが

3.3V/5V/12V または周辺

機器専用モジュラーケーブル用です。

＊

本製品は各ラインに保護回路を搭載した 12V 多系統設計です。一つの 12V ラインに多数のハードを

接続すると保護回路が作動し、システムがシャットダウンする可能性があります。そのような場合

は、ハードの接続を他ラインの 12V に分散させることにより最大の安全性と安定性、最高のパフォ

ーマンスを得ることが出来ます。

コネクタ類

24P メインボード

メインボード

新世代の

ATX / BTX PC、およびデュアル CPU の EEB / CEB サーバー / ワークステ

ーションボードをサポートします。
