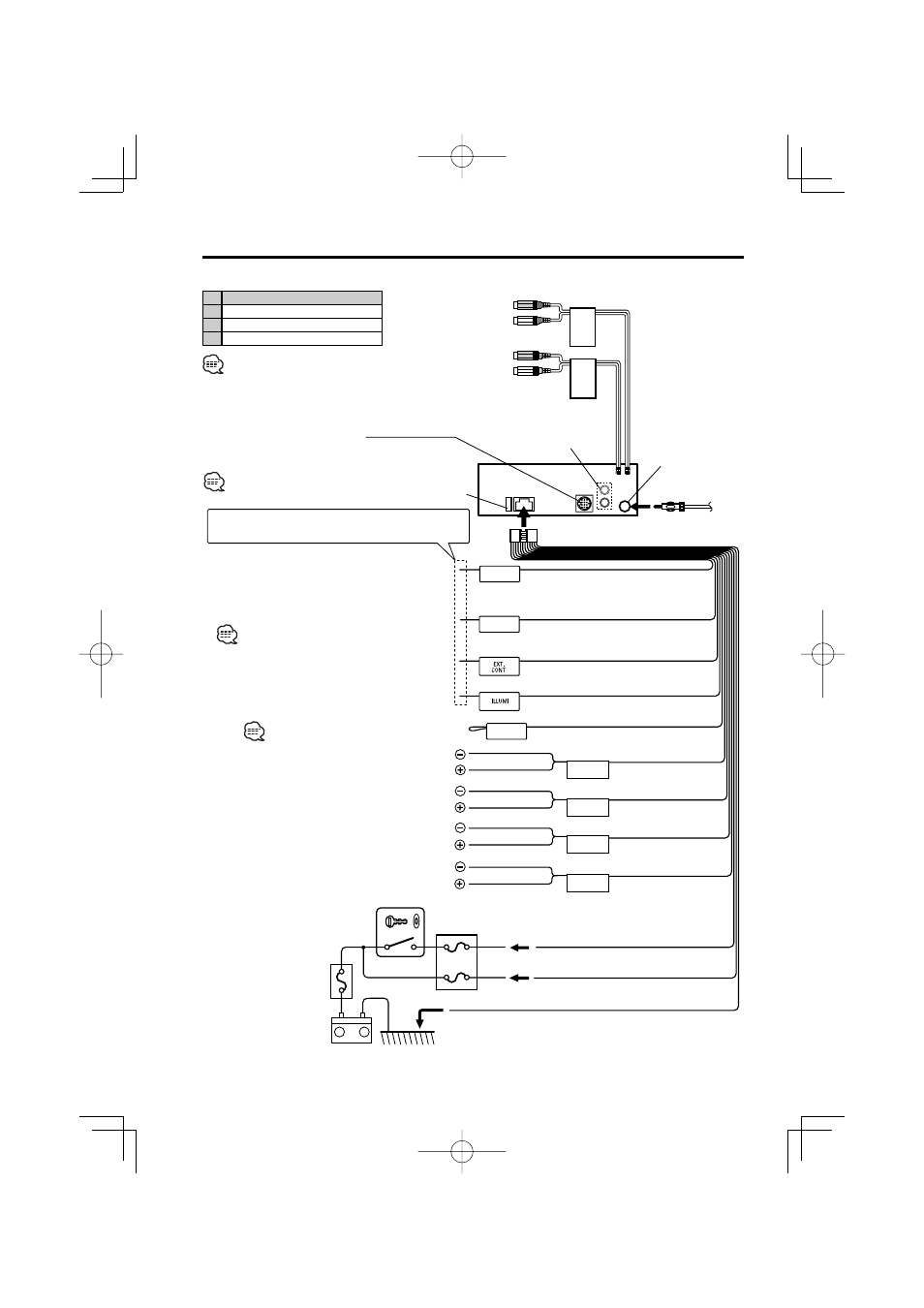

Conexión de cables a los terminals
MUTE
ANT.
CONT
P.CONT
FRONT L
FRONT R
REAR L
REAR R
– +
AUX
FRONT
Entrada de antena
de FM/AM
Fusible (10A)
Mazo de conductores
(Accesorio
1)
Cable del encendido (Rojo)
Cable de la batería (Amarillo)
Cable de masa (Negro) - (Al chasis del automóvil)
Interruptor
de la llave de
encendido
Caja de fusibles
del automóvil
(Fusible principal)
ACCESORIO
(ACC)
Caja de fusibles
del automóvil
Batería
Si no se efectúan las conexiones, no deje que el cable
sobresalga de la lengüeta.
Cable de reductor de luz (Naranja/blanco)
Al interruptor de control de
iluminación del automóvil.
Cable de control del amplificador externo
(Rosado/negro)
Al terminal "EXT.AMP.CONT." del amplificador con la
función de control del amplificador externo.
Al altavoz delantero izquierdo
Al altavoz delantero derecho
Al altavoz trasero izquierdo
Al altavoz trasero derecho
Blanco/negro
Blanco
Gris/negro
Gris
Verde/negro
Verde
Púrpura/negro
Púrpura
Al cambiador de discos KENWOOD /
Sintonizador de radio satélite Sirius/
Sintonizador de HD RADIO/
Accesorio opcional externo
Para conectar estos cables, remítase
a los manuales de instrucciones
relacionados.
Cable de control de potencia/control de
antena motriz (Azul/blanco)
Conecte al terminal de control de alimentación
cuando utilice el amplificador de potencia opcional, o
al terminal de control de antena del vehículo.
No permita que el cable salga de la etiqueta.
Sin utilizar
Para conectar el sistema de navegación
KENWOOD, consulte su manual de navegación. Cable de silenciamiento (Marrón)
Conecte al terminal puesto a masa ya sea al sonar el
teléfono o durante la conversación.
A
B
C
Ez500
A Entrada AUX
B Salida delantera
C Salida trasera/ Salida del subwoofer
Salida izquierda (Blanco), Salida derecha (Rojo)
