Sony TCM-200DV/150 User Manual

Cassette-corder, Da e b, Ca b

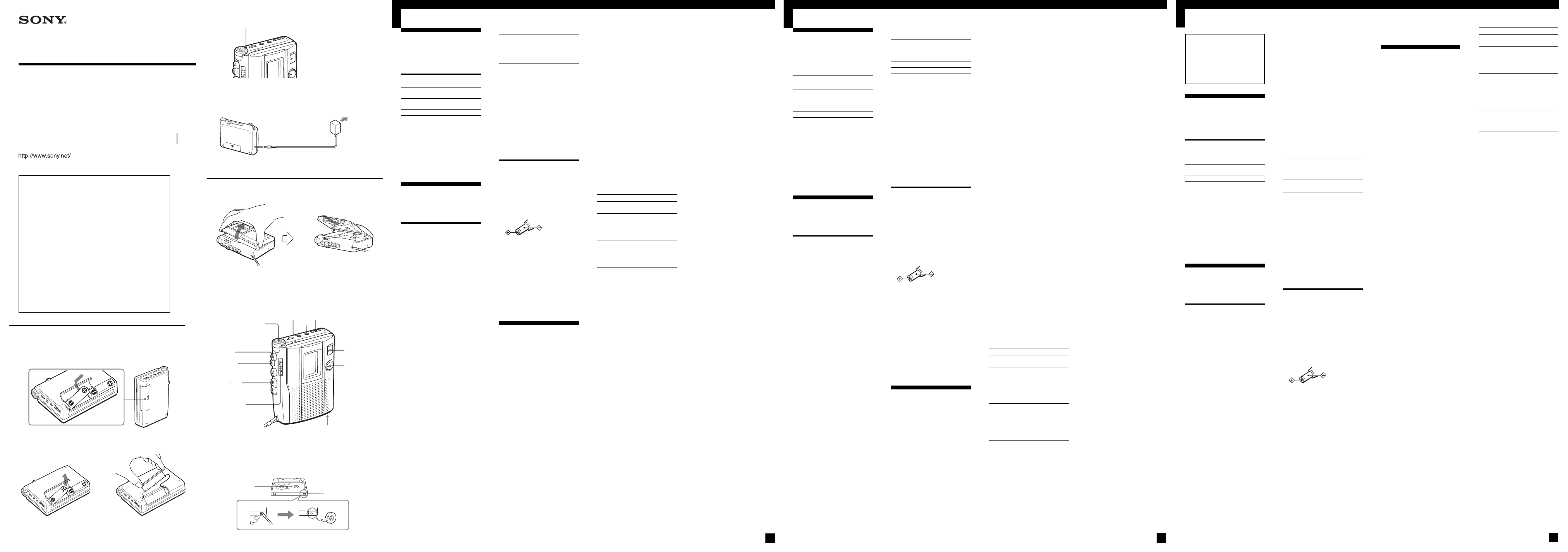

background image

I

B

English

Cassette-Corder

3-245-602-12(1)

Operating Instructions
Mode d‘emploi
Manual de instrucciones

TCM-200DV/150

D

A

E

B

A

C

Tab for side A
Onglet pour la face A
Lengüeta de la cara A

Side A
Face A
Cara A

DC IN 3V

AC power adaptor

Adaptateur secteur

Adaptador de alimentación de ca

Sony Corporation © 2002 Printed in China

Español

Grabadora portatil

POR FAVOR LEA
DETALLADAMENTE ESTE
MANUAL DE INSTRUCCIONES
ANTES DE CONECTAR Y
OPERAR ESTE EQUIPO.

RECUERDE QUE UN MAL USO
DE SU APARATO PODRIA
ANULAR LA GARANTIA

Acerca de este manual

Las instrucciones de este modelo
son para 2 modelos.
Para fines de ilustración se utiliza el
modelo TCM-200DV.

TCM-

200DV

150

VOR

a

REC TIME

a

/PLAY MODE
SPEED

a

CONTROL
Toma MIC

a

a

: existe

– : no existe

Nota (TCM-200DV solamente)

Las cintas grabadas con el interruptor
REC TIME/PLAY MODE en la
posición DOUBLE no pueden
reproducirse correctamente mediante
una grabadora de cintas que no
disponga de la función del interruptor
REC TIME/PLAY MODE.

B

Procedimientos
iniciales

Preparación de una
fuente de alimentación

Seleccione una de las siguientes
fuentes de alimentación.

Pilas secas

(consulte la

figura A-A)

Asegúrese de que no hay ningún
dispositivo conectado a la toma DC
IN 3V (esto no es aplicable al
modelo TCM-150 para EE.UU./
Canadá/Europa).

1

Abra la tapa del
compartimiento de las pilas.

2

Introduzca dos pilas R6
(tamaño AA) con la polaridad
correcta y cierre la tapa.

Notas

• No recargue las pilas secas.
• No emplee una pila nueva con otra

usada.

• No utilice distintos tipos de pilas.
• Cuando no vaya a utilizar la unidad

durante varios días, retire las pilas
para evitar que se produzcan daños
derivados de fugas y corrosión de
las mismas.

• Las pilas secas no se consumirán

cuando exista otra fuente de
alimentación conectada.

Para extraer las pilas
(consulte la figura
A-B)

Para ajustar la tapa del
compartimiento de las pilas
si ésta se desprende
accidentalmente
(consulte la figura
A-C)

C

A

B

A

For customers in the United States

Product registration

Please register this product on line at www.sony.com/
productregistration.

Proper registration will enable us to send you periodic
mailings about new products, services, and other important
announcements. Registering your product will also allow us
to contact you in the unlikely event that the product needs
adjustment or modification. Thank you.

Owner’s Record

The model number is located at the bottom and the serial
number is located inside the cassette holder. Record the
serial number in the space provided below. Refer to these
numbers whenever you call upon your Sony dealer
regarding this product.

Model No. ________________ Serial No.________________

About this manual

The instructions in this manual are
for 2 models.
The TCM-200DV is the model used
for illustration purposes.

TCM-

200DV

150

VOR

a

REC TIME

a

/PLAY MODE
SPEED

a

CONTROL
MIC jack

a

a

: provided or supplied

–: not provided or not supplied

Note (TCM-200DV only)

Tapes recorded with the REC TIME/
PLAY MODE switch in the DOUBLE
position cannot be played properly on
a tape recorder without the REC
TIME/PLAY MODE switch function.

B

Getting Started

Preparing a Power
Source

Choose one of the following power
sources.

Dry Batteries

(see Fig. A-A)

Make sure that nothing is connected
to the DC IN 3V jack (this does not
apply to TCM-150 for USA/
Canada/Europe).

1

Open the battery compartment
lid.

2

Insert two R6 (size AA)
batteries with correct polarity
and close the lid.

Notes

• Do not charge a dry battery.
• Do not use a new battery with an old

one.

• Do not use different types of

batteries.

• When you do not use the unit for a

long time, remove the batteries to
avoid any damage caused by battery
leakage and subsequent corrosion.

• Dry batteries will not be drained

when another power source is
connected.

To take out the batteries
(see Fig.
A-B)

To attach the battery
compartment lid if it is
accidentally detached (see
Fig.
A-C)

When to replace the
batteries (see Fig.
A-D)

Replace the batteries with new ones
when the BATT lamp dims.

Notes

• After the batteries have been used

for a while, the BATT lamp may
flicker with the playback sound
when you turn up the volume;
however this does not mean that
you need to replace the batteries.

• The unit will play back normally for

a while, even after the BATT lamp
dims. However, replace the batteries
as soon as you can. If you do not,
subsequent recording will not be
done correctly.

(turn over)

Battery life*

(approx. hours)

Sony

Sony

alkaline

R6P

LR6 (SG)**

(SR)

Playback

16

4

Recording

25

6.5

* Measured value by the standard of

JEITA (Japan Electronics and
Information Technology Industries
Association). (Using a Sony HF
series cassette tape)

** When using a Sony LR6 (SG)

“STAMINA” alkaline dry batteries
(produced in Japan)

Note

The battery life may shorten
depending on the operation of the
unit.

For maximum performance we
recommend that you use alkaline
batteries.

House Current

(see Fig. A-E) (except TCM-
150 for USA/Canada/Europe)

Connect the AC power adaptor to
DC IN 3V and to a wall outlet. Use
the AC-E30HG AC power adaptor
(not supplied). Do not use any other
AC power adaptor.

Polarity of
the plug

Notes

• Specifications for AC-E30HG vary

for each area. Check your local
voltage and the shape of the plug
before purchasing.

• Do not touch the AC power adaptor

with wet hands.

• Connect the AC power adaptor to an

easily accessible AC outlet. Should
you notice an abnormality in the AC
power adaptor, disconnect it from
the AC outlet immediately.

B

Operating the Unit

Recording

(see Fig.

B

-

A

,

B

)

You can record right away with the
built-in microphone.
Make sure that nothing is connected
to the MIC jack (TCM-200DV only).

1

Insert a normal (TYPE I) tape
with the side to be recorded
facing the cassette holder.

2

For TCM-200DV only:
Set REC TIME/PLAY MODE to
the desired mode.
NORMAL (4.8cm/s): for
optimum sound.
Recommended for normal
recordings.
DOUBLE (2.4cm/s): for double
recording time (for example,
120 minutes using both sides of
a 60-minute cassette). Suitable
for recording conferences,
dictations, etc. Not
recommended for recording
music.

3

For TCM-200DV only:
Set VOR to H or L to start and
pause recording automatically,
depending on the recording
condition.

H (high) to record at
meetings or in a quiet and/
or spacious place.
L (low) to record for
dictation or in a noisy
place.

Set VOR to OFF to start and
stop recording manually.

Note

When the sound to be recorded is
not loud enough, set the VOR
switch to OFF, or the unit may
not start recording.

4

Press z REC.
N

PLAY is pressed

simultaneously and recording
starts.

At the end of the tape, recording
stops and the unit turns off
automatically.

To

Stop
recording

Pause
recording

Review the
portion just
recorded

Eject a
cassette

* PAUSE

. will also be

automatically released when
x

STOP is pressed (stop-pause-

release function).

To monitor the sound

Connect an earphone (not supplied)
firmly to the EAR jack.
You cannot adjust the monitoring
volume.

Notes

• Do not use a High-position (TYPE II)

or metal (TYPE IV) tape. If you do
so, the sound may be distorted when
you play back the tape, or the
previous recording may not be
erased completely.

• The SPEED CONTROL switch (see

reverse side) works in Playback
mode only. Recording will be made
independent of this control. (TCM-
200DV only)

Notes on VOR (Voice Operated
Recording) (TCM-200DV only)

• The VOR system is affected by the

environmental recording conditions.
When you use the system in a noisy
place, the unit will stay in Recording
mode. If the sound is too soft, on the
contrary, the unit will not start
recording. Set it to H (high) or L
(low) so that the system will pick up
the necessary sound only.
If you cannot get the results you
want, set it to OFF.

• The VOR system may not record the

beginning of the sound you want to
record because it starts recording
only after it catches the sound. For
an important recording, set it to
OFF.

Cuándo sustituir las pilas
(consulte la figura
A-D)

Reemplace las pilas por otras nuevas
cuando la iluminación de la lámpara
BATT se ilumine débilmente.

Notas

• Después de haber utilizado las pilas

durante cierto tiempo, la lámpara
BATT puede parpadear con el
sonido de reproducción cuando
aumente el volumen; sin embargo,
esto no significa que tiene que
reemplazar las pilas.

• La unidad reproducirá normalmente

durante cierto tiempo aunque la
lámpara BATT esté iluminada
débilmente. Sin embargo, reemplace
las pilas lo antes posible. Si no lo
hiciese, la grabación siguiente no se
realizaría correctamente.

Duración de las pilas*

(Horas

aproximadas)

Pila

Pila

alcalina

Sony

Sony

R6P

LR6 (SG)**

(SR)

Reproducción

16

4

Grabación

25

6,5

* Valor medido por la norma de

JEITA (Japan Electronics and
Information Technology Industries
Association). (Con cintas de cassette
de la serie HF de Sony)

** Cuando se utilizan pilas secas

alcalinas “STAMINA” LR6 (SG) de
Sony (fabricadas en Japón)

Nota

La duración de las pilas puede
reducirse en función del empleo de la
unidad.

Para obtener el máximo
rendimiento posible, se recomienda
emplear pilas alcalinas.

Corriente doméstica

(consulte la figura A-E)
(excepto modelo TCM-150
para EE.UU./Canadá/Europa)

Conecte el adaptador de
alimentación de ca a DC IN 3V y a
la toma mural. Utilice el adaptador
de alimentación de ca AC-E30HG
(no suministrado). No emplee
ningún otro adaptador de
alimentación de ca.

Polaridad
del enchufe

Notas

• Las especificaciones de la unidad

AC-E30HG varían en función de la
zona. Compruebe la tensión local y
la forma del enchufe antes de la
adquisición.

• No toque el adaptador de

alimentación de ca con las manos
mojadas.

• Conecte el adaptador de

alimentación de ca a una toma de
corriente de ca de fácil acceso. Si
detecta alguna anomalía en el
adaptador de alimentación de ca,
desconéctelo inmediatamente de la
toma de corriente de ca.

B

Funcionamiento
de la unidad

Grabación

(consulte la

figura

B

-

A

,

B

)

Es posible grabar inmediatamente
con el micrófono incorporado.
Compruebe que no hay nada
conectado a la toma MIC (TCM-
200DV solamente).

1

Inserte una cinta normal (TYPE
I) con la cara en la que desee
iniciar la grabación hacia el
portacassettes.

2

Sólo para el modelo TCM-
200DV:
Ajuste REC TIME/PLAY
MODE en el modo que desee.
NORMAL (4,8cm/s): para
obtener un sonido óptimo.
Recomendado para las
grabaciones normales.
DOUBLE (2,4cm/s): para
duplicar el tiempo de grabación
(por ejemplo, 120 minutos
utilizando las dos caras de un
cassette de 60 minutos).
Adecuado para grabar
conferencias, dictados, etc. No
se recomienda para grabaciones
de música.

3

Sólo para el modelo TCM-
200DV:
Sitúe VOR en: H o L para
iniciar y parar la grabación de
manera automática, en función
del estado de la grabación.

H (alto) para grabar en
reuniones o en lugares
silenciosos y/o amplios.
L (bajo) para grabar
dictados o en lugares
ruidosos.

Ajuste VOR en OFF para iniciar
y detener la grabación
manualmente.

Nota

Si el sonido que va a grabarse no
es lo suficientemente alto, ajuste
el interruptor VOR en OFF, o es
posible que la unidad no inicie la
grabación.

4

Pulse z REC.
N

PLAY se pulsa

simultáneamente y la grabación
se inicia.

Al final de la cinta, la grabación se
detiene y la unidad se desactiva
automáticamente.

Para

Detener la
grabación
Introducir
una pausa

Comprobar
la parte
recién
grabada

Extraer un
cassette

Français

(dé la vuelta)

(tournez)

A propos de ce
manuel

Ce mode d’emploi couvre 2 modèles.
Les illustrations représentent le
TCM-200DV.

TCM-

200DV

150

VOR

a

REC TIME

a

/PLAY MODE
SPEED

a

CONTROL
Prise MIC

a

a

: Présente ou fournie

– : Absente ou non fournie

Remarque (TCM-200DV
uniquement)

Les cassettes enregistrées avec le
commutateur REC TIME/PLAY MODE
réglé sur la position DOUBLE ne
peuvent être reproduites correctement
sur un magnétophone à cassette sans
fonction REC TIME/PLAY MODE.

B

Préparation

Préparation de
l’alimentation

Choisissez une des sources
d’alimentation suivantes.

Piles sèches

(voir Fig. A-A)

Assurez-vous qu’aucun appareil
n’est raccordé à la prise DC IN 3V
(cette précaution ne s’applique pas
au modèle TCM-150 destiné aux
Etats-Unis, au Canada et à
l’Europe).

1

Ouvrez le couvercle du
compartiment à piles.

2

Insérez deux piles R6 (AA) en
respectant la polarité et fermez
le couvercle.

Remarques

• Ne chargez pas une pile sèche.
• N’utilisez pas une nouvelle pile avec

une ancienne.

• N’utilisez pas différents types de

piles.

• Lorsque vous n’utilisez pas

l’appareil pendant une longue
période, enlevez les piles afin
d’éviter toute fuite ou corrosion qui
pourrait endommager l’appareil.

• Les piles sèches ne fuient pas

lorsqu’une autre source
d’alimentation est utilisée.

Pour retirer les piles (voir
Fig.
A-B)

Pour fermer le couvercle du
compartiment de pile s’il
s’est ouvert accidentellement
(voir Fig.
A-C)

Quand remplacer les piles
(voir Fig.
A-D)

Remplacez les piles par des neuves
lorsque le témoin BATT s’assombrit.

Remarques

• Lorsque les piles ont été utilisées

pendant un moment, le témoin
BATT peut clignoter avec le son si le
volume est augmenté, mais cela ne
signifie pas qu’elles doivent être
remplacées.

• La lecture sera normale un certain

temps après l’assombrissement du
témoin BATT. Cependant, remplacez
les piles le plus tôt possible, sinon
l’enregistrement suivant ne sera pas
effectué correctement.

Durée des piles*

(durée

approx. en heures)

Sony

Sony

alcaline

R6P

LR6

(SR)

(SG)**

Lecture

16

4

Enregistrement

25

6,5

* Valeur mesurée suivant la norme

JEITA (Japan Electronics and
Information Technology Industries
Association, association japonaise
des industries pour les technologies
de l’information et l’électronique).
(avec une cassette Sony HF)

** En cas d’utilisation des piles sèches

alcalines Sony LR6 (SG)
“STAMINA” (fabriquées au Japon)

Remarque

L’autonomie de la batterie peut
diminuer en fonction de l’utilisation
de l’appareil.

Pour garantir une performance
optimale de l’appareil, nous vous
conseillons d’employer des piles
alcalines.

Courant domestique

(voir

Fig. A-E) (sauf le modèle
TCM-150 destiné aux Etats-
Unis, au Canada et à
l’Europe)

Branchez l’adaptateur secteur à la
prise DC IN 3V et à une prise de
courant murale. Utilisez
l’adaptateur secteur AC-E30HG
(non fourni). N’utilisez pas d’autre
adaptateur secteur CA.

Polarité de
la fiche

Remarques

• Les spécifications pour l’AC-E30HG

varient suivant les zones
géographiques. Vérifiez avant
l’achat votre tension secteur locale et
le modèle de la fiche.

• Ne touchez pas l’adaptateur secteur

avec des mains humides.

• Branchez l’adaptateur secteur sur

une prise de courant facile d’accès.
Si l’adaptateur secteur présente une
anomalie, débranchez-le
immédiatement de la prise de
courant.

B

Fonctionnement de
l’appareil

Enregistrement

(voir

Fig.

B

-

A

,

B

)

Vous pouvez enregistrer
immédiatement à l’aide du
microphone intégré.
Assurez-vous que rien n’est
branché sur la prise MIC (TCM-
200DV uniquement).

1

Introduisez une cassette
normale (TYPE I) avec la face à
enregistrer en premier lieu
orientée vers le porte-cassette.

2

Pour le modèle TCM-200DV
uniquement :
Réglez REC TIME/PLAY
MODE sur le mode souhaité.
NORMAL (4,8 cm/s) : pour un
son optimal. Recommandé
pour les enregistrements
normaux.
DOUBLE (2,4 cm/s) : pour
doubler la durée
d’enregistrement (par exemple,
120 minutes sur les deux faces
d’une cassette 60 minutes).
Convient à l’enregistrement des
conférences, des dictées, etc. Ne
convient pas à l’enregistrement
de musique.

3

Pour le modèle TCM-200DV
uniquement :
Réglez VOR sur: H ou L pour
démarrer et arrêter
l’enregistrement
automatiquement, en fonction
des conditions
d’enregistrement.

H (haut) pour enregistrer

des réunions ou dans des
locaux tranquilles et/ou
spacieux.

L (bas) pour enregistrer en

dictée ou dans un endroit
bruyant.

Réglez VOR sur OFF pour
démarrer et arrêter
l’enregistrement
manuellement.

Remarque

Si le son à enregistrer n’est pas
suffisamment fort, réglez le
commutateur VOR sur OFF, sinon
l’appareil risque de ne pas
démarrer l’enregistrement.

4

Appuyez sur z REC.
N

PLAY s’enfonce

simultanément et
l’enregistrement démarre.

A la fin de la cassette,
l’enregistrement s’arrête et
l’appareil se met automatiquement
hors tension.

Pour contrôler le son

Branchez un écouteur (non fourni)
fermement sur la prise EAR.
Vous ne pouvez pas régler le
volume du son de contrôle.

Remarques

• N’utilisez pas de cassette de type HI

(TYPE II) ou métallique (TYPE IV).
Sinon, le son risque d’être perturbé
lorsque vous reproduisez la cassette
ou l’enregistrement précédent peut
ne pas être effacé complètement.

• Le commutateur SPEED CONTROL

(voir au verso) fonctionne
uniquement en mode de lecture.
Cette commande ne sera pas utilisée
pour effectuer un enregistrement.
(TCM-200DV uniquement)

Remarques sur le système VOR
(enregistrement activé par la
voix) (TCM-200DV uniquement)

• Le système VOR est sensible à

l’environnement d’enregistrement.
Lorsque vous utilisez ce système
dans un endroit bruyant, l’appareil
reste en mode d’enregistrement. Si,
au contraire, le son est trop faible,
l’appareil ne commence pas
l’enregistrement. Réglez VOR sur H
(haut) ou L (bas), de manière à ce
que le système capte uniquement les
sons nécessaires.
Si vous n’obtenez pas le résultat
souhaité, réglez le système sur OFF.

• Il est possible que le système VOR

n’enregistre pas le début des sons
que vous souhaitez enregistrer,
parce que l’enregistrement
commence uniquement après que
l’appareil a capté le son. Pour un
enregistrement important, réglez le
système VOR sur OFF.

Pour empêcher
l’enregistrement accidentel
d’une cassette (voir Fig.
B-C)

Brisez et retirez les onglets de la
cassette. Pour enregistrer de
nouveau sur la cassette, couvrez les
trous d’onglets avec un ruban
adhésif.

Pour

Arrêter
l’enregistrement
Interrompre
temporairement
l’enregistrement

Réécouter la
portion qui
vient d’être
enregistrée

Ejecter une
cassette

Appuyez sur

x

STOP

PAUSE

. dans

la direction de la
flèche.
Pour relâcher la pause
d’enregistrement,
relâchez
PAUSE

.*.

m

REW/REVIEW

sans le libérer,
pendant
l’enregistrement.
Libérez-le à
l’endroit voulu pour
débuter l’écoute.

x

STOP et ouvrez le

couvercle du
compartiment à
cassette.

* PAUSE

. sera également relâchée

automatiquement lorsque la touche
x

STOP est enfoncée (fonction stop-

pause-relâchement).

Pulse o deslice

x

STOP

PAUSE

. en la

dirección de la flecha
Para quitar la pausa en
la grabación, suelte
PAUSE

.*.

Pulse y mantenga
pulsado
m

REW/REVIEW

durante la grabación.
Suelte el botón en el
punto de inicio de la
reproducción.

Pulse x STOP abra la
tapa del
compartimento de
cassette.

* PAUSE

. también se quitará

automáticamente al pulsar
x

STOP (función de liberación de

pausa con STOP).

Para controlar el sonido

Conecte un auricular (no
suministrado) firmemente a la toma
EAR.
No es posible ajustar el volumen de
control.

Notas

• No utilice ninguna cinta de tipo

High (TYPE II) ni de metal (TYPE
IV). Si lo hace, es posible que el
sonido se distorsione cuando intente
reproducir la cinta o que la
grabación anterior no se elimine por
completo.

• El interruptor SPEED CONTROL

(consulte el dorso de esta página)
sólo funciona en modo de
reproducción. La grabación se
efectuará sin utilizar este control.
(TCM-200DV solamente)

Notas acerca de la VOR (Voice
Operated Recording, Grabación
activada mediante la voz)
(TCM-200DV solamente)

• Las condiciones ambientales de la

grabación afectan al sistema VOR. Si
utiliza este sistema en un lugar
ruidoso, la unidad permanecerá en
el modo de grabación. Por el
contrario, si el sonido es demasiado
débil la unidad no empezará a
grabar. Ajuste el sistema en H (alto)
o L (bajo) para que capte sólo el
sonido necesario.
Si no obtiene los resultados
deseados, ajústelo en OFF.

• Es posible que el sistema VOR no

grabe el principio del sonido que
desea grabar, ya que no empieza a
grabar hasta que no capta dicho
sonido. Si se trata de una grabación
importante, ajústelo en OFF.

Para evitar grabar
accidentalmente sobre una
grabación previa (consulte
la figura
B-C)

Rompa y retire las lengüetas del
cassette. Para volver a grabar la
cinta, cubra el orificio de las
lengüetas con cinta adhesiva.

To prevent a tape from
being accidentally recorded
over (see Fig.
B-C)

Break off and remove the cassette
tabs. To reuse the tape for
recording, cover the tab hole with
adhesive tape.

Press or slide

x

STOP

PAUSE

. in the

direction of the arrow
To release pause
recording, release
PAUSE

.*.

Press and hold
m

REW/REVIEW

during recording.
Release the button at
the point to start.

Press x STOP and open
the cassette
compartment lid.

VOR
(TCM-200DV only)
(TCM-200DV uniquement)
(TCM-200DV solamente)

REC TIME
/PLAY MODE
(TCM-200DV only)
(TCM-200DV
uniquement)
(TCM-200DV
solamente)

SPEED CONTROL
(TCM-200DV only)
(TCM-200DV
seulement)
(TCM-200DV
solamente)

Built-in microphone
Microphone encastré
Micróphono incorporado

m

REW/

REVIEW

PAUSE .

x

STOP

BATT

EAR

DC IN 3V
(except TCM-150 for USA/Canada/
Europe)
(sauf le modèle TCM-150 destiné
aux Etats-Unis, au Canada et à
l’Europe)
(excepto modelo TCM-150 para
EE.UU./Canadá/Europa)

MIC
(TCM-200DV only)
(TCM-200DV uniquement)
(TCM-200DV solamente)

z

REC

This manual is related to the following products:
