ARCNET 5 Port HUB Controller
Datasheet
SMSC TMC2005-JT
Page 31
Revision 1.1 (07-24-07)
DATASHEET

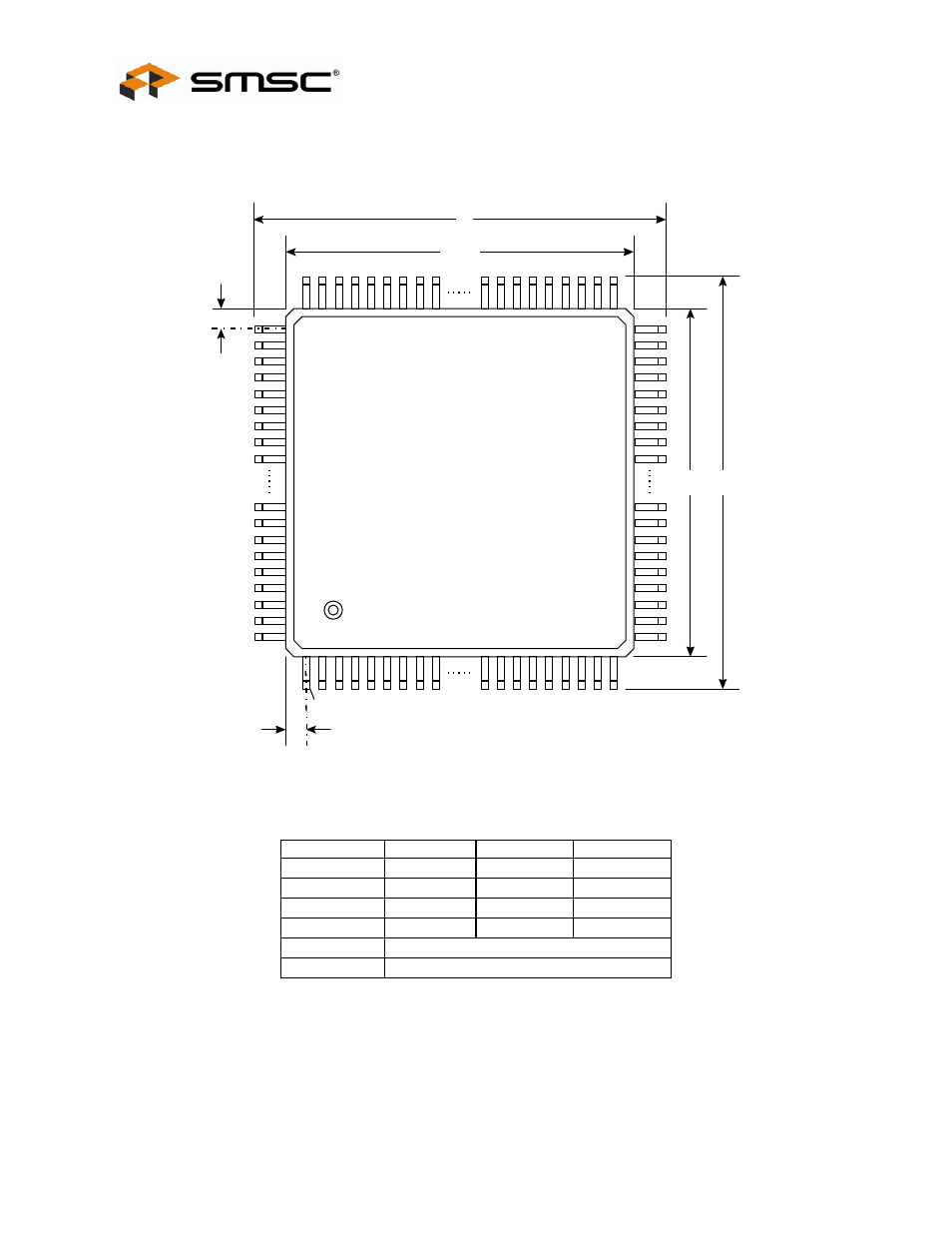

TMC2005-JT 64 PIN TQFP PACKAGE OUTLINE
Zd
Ze
D1
E1
E
64
1
D
SYMBOL
MIN (mm)
TYP (mm)
MAX (mm)
D
11.8 12.0 12.2
D1
9.9
10.0
10.1
E
11.8 12.0 12.2
E1
9.9
10.0
10.1
Ze
1.25 typ
Zd
1.25 typ
